想看煙花？還早哦

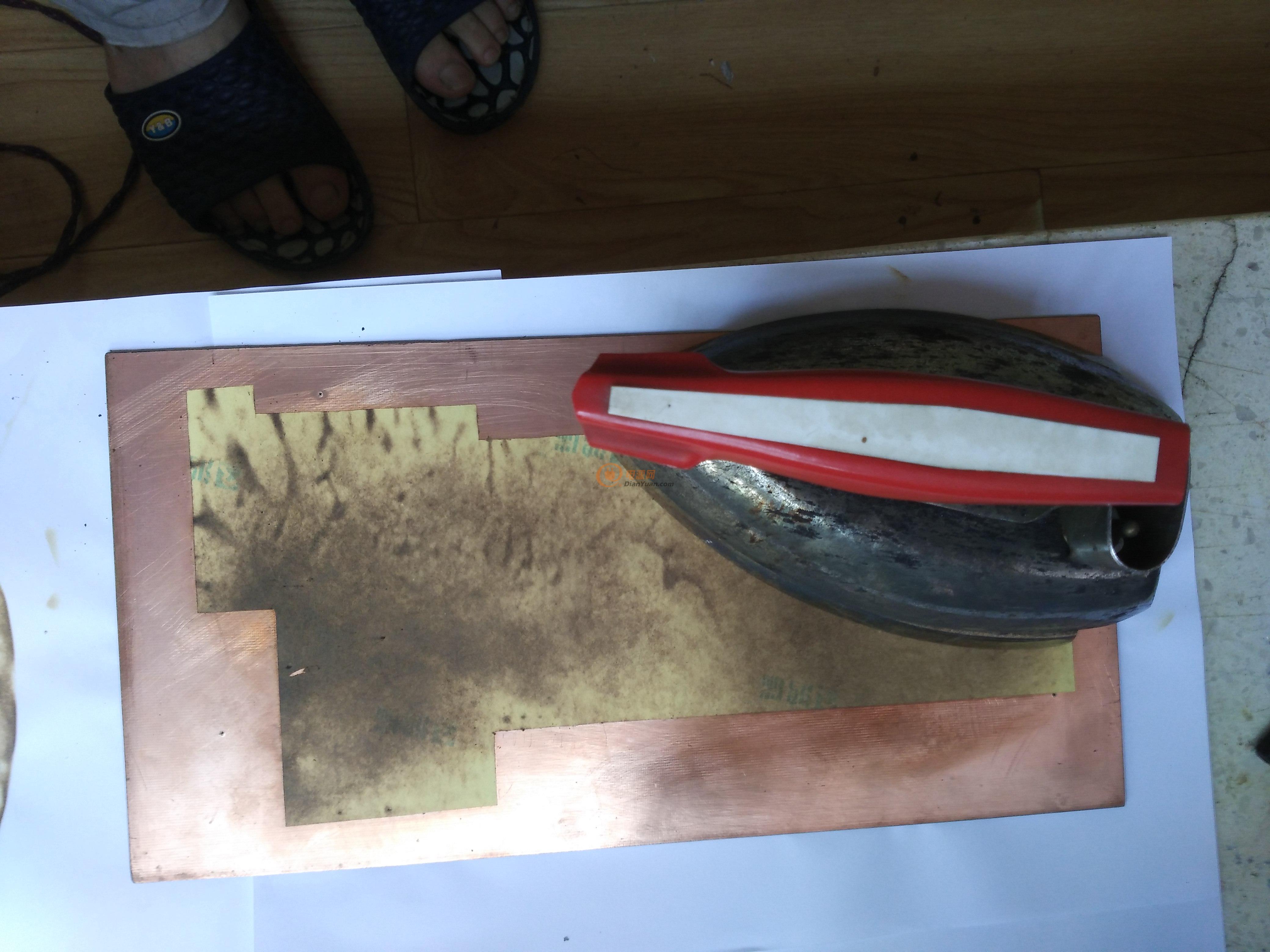

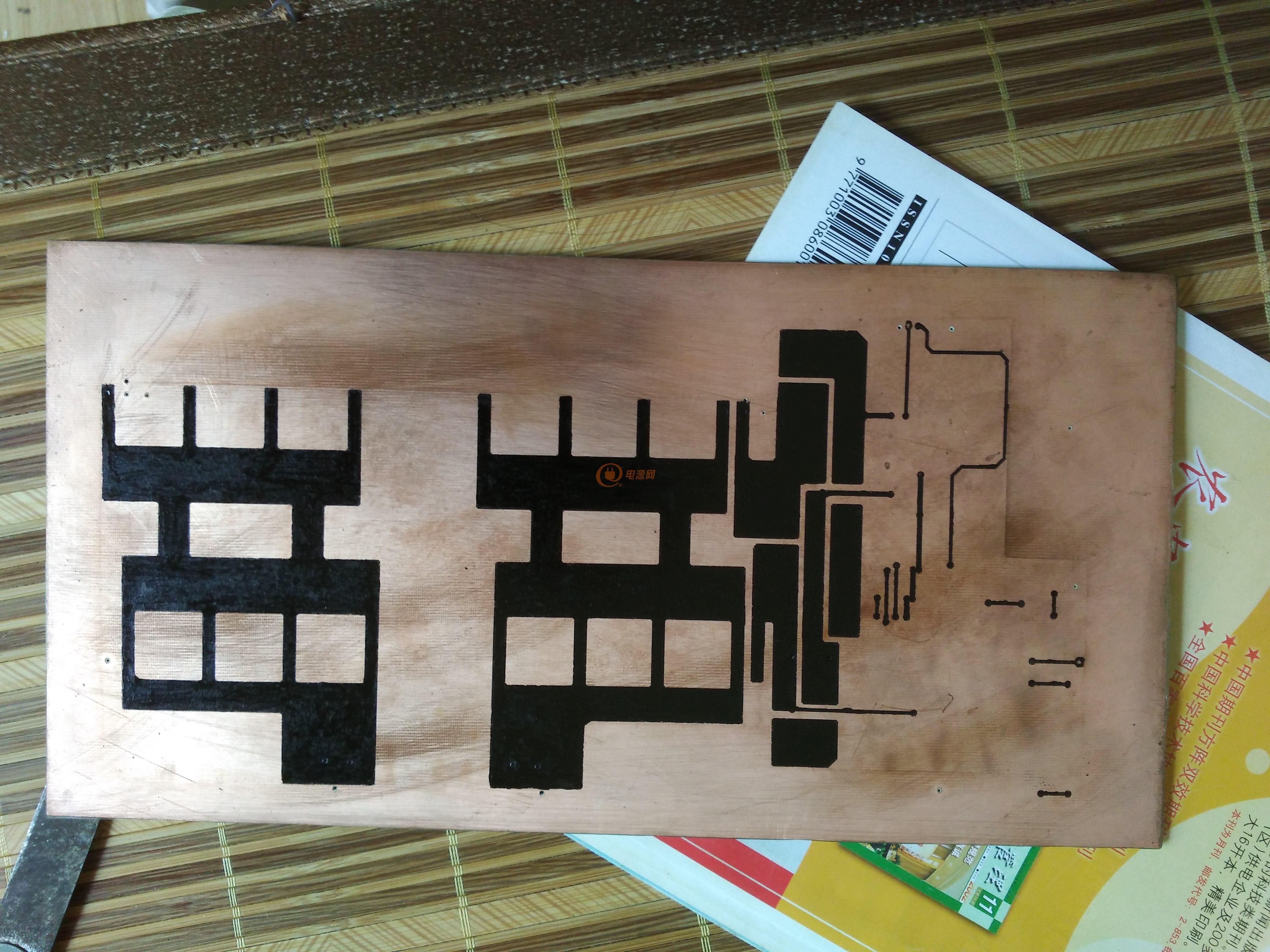

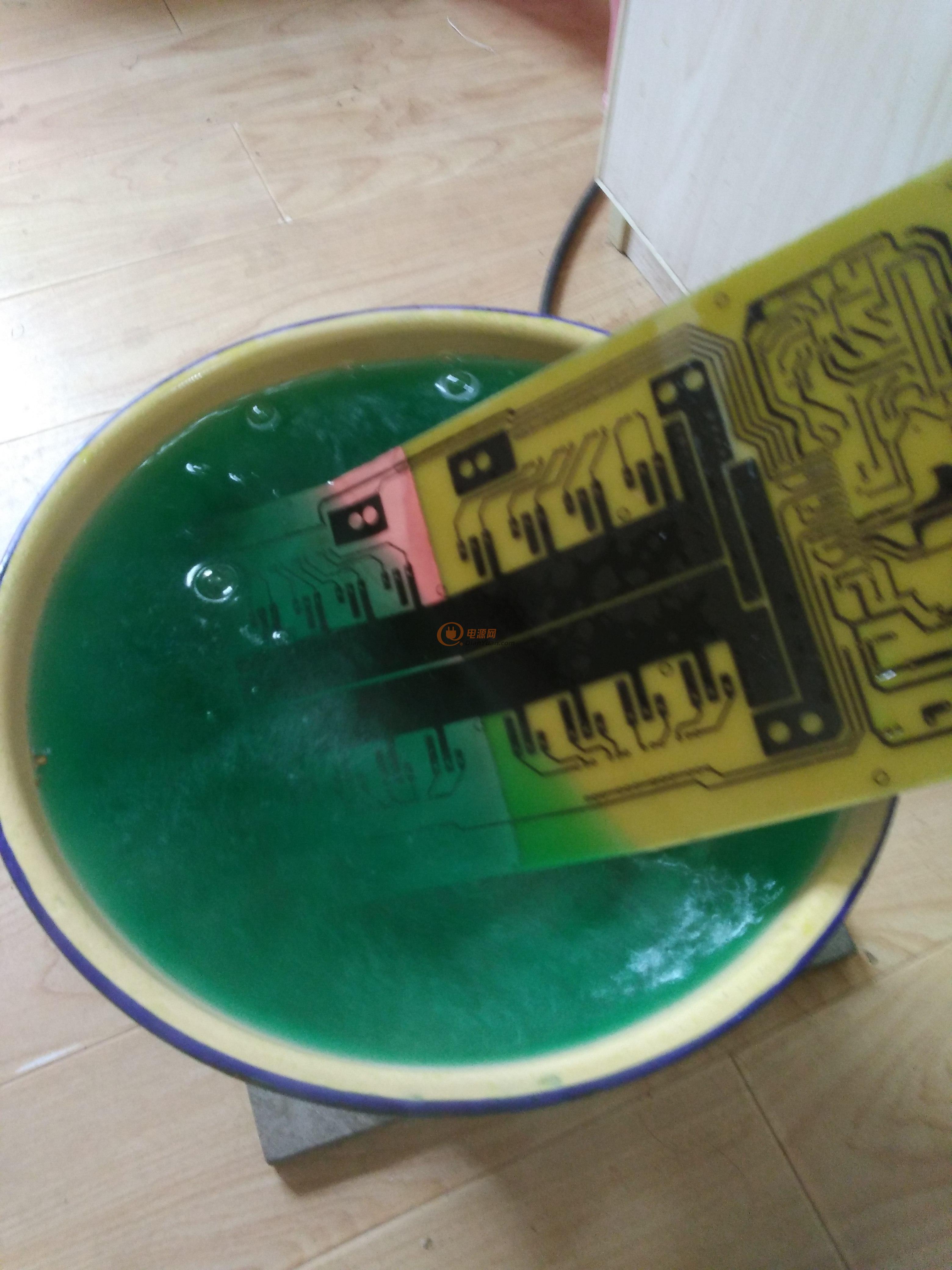

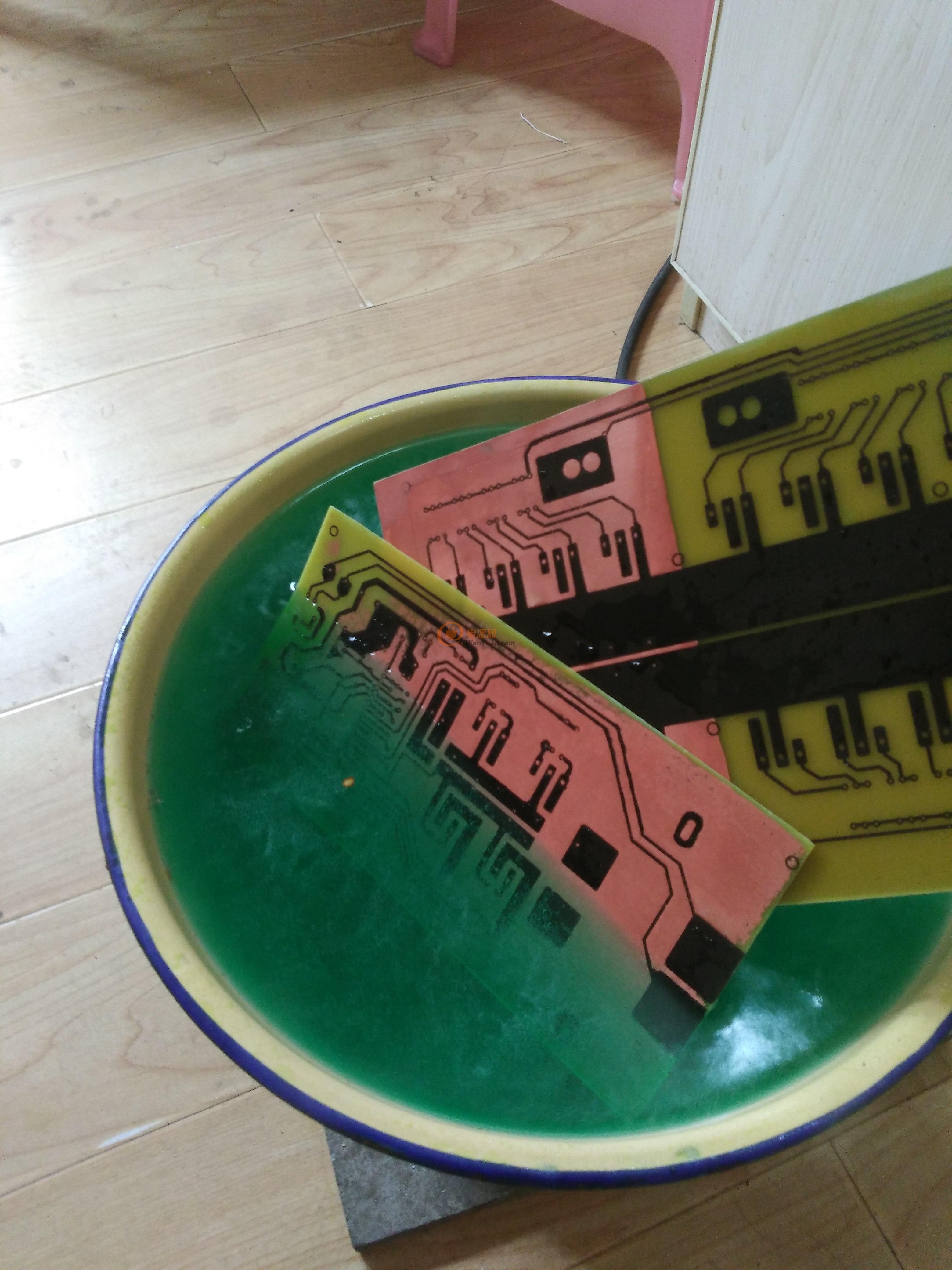

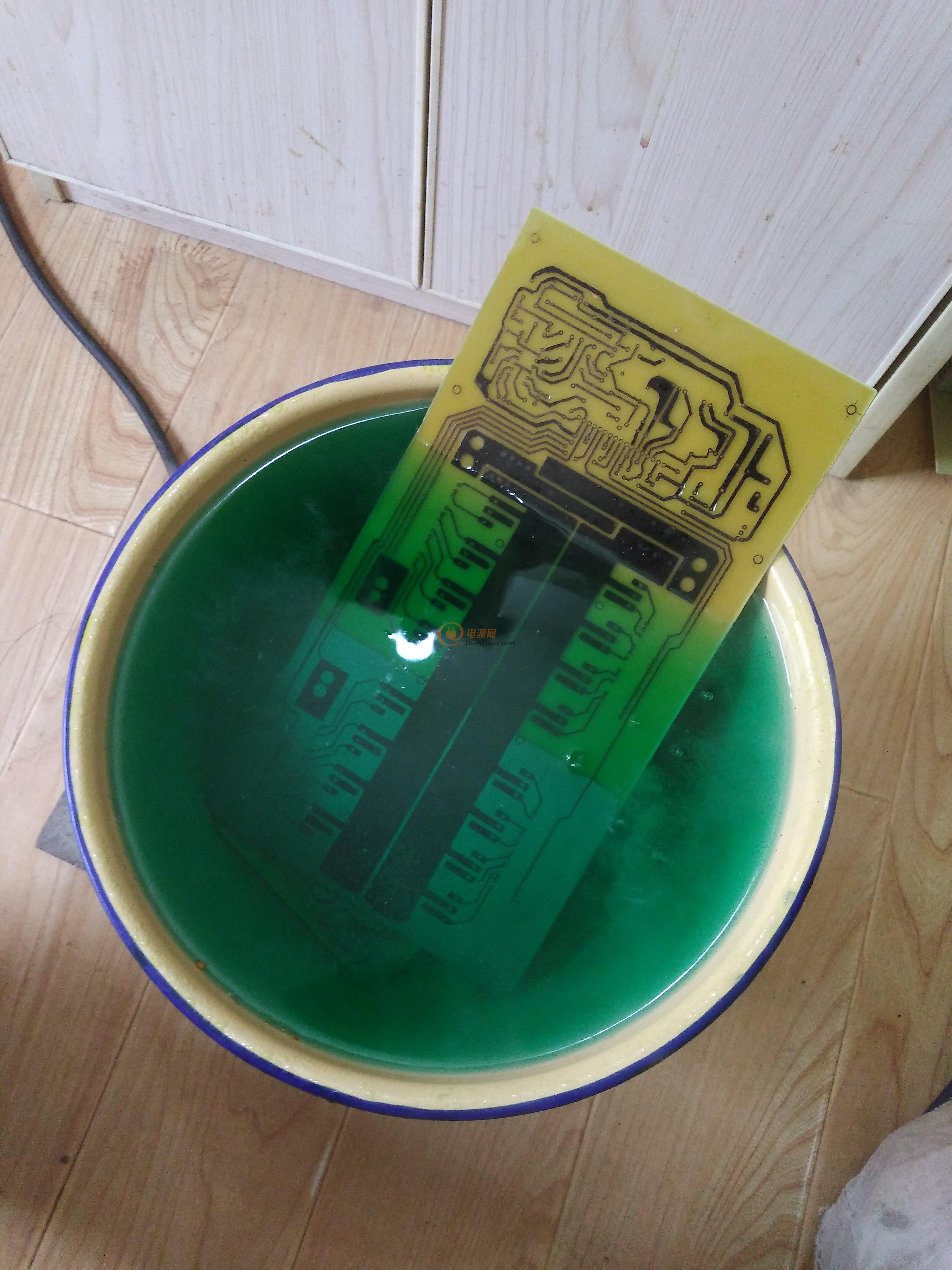

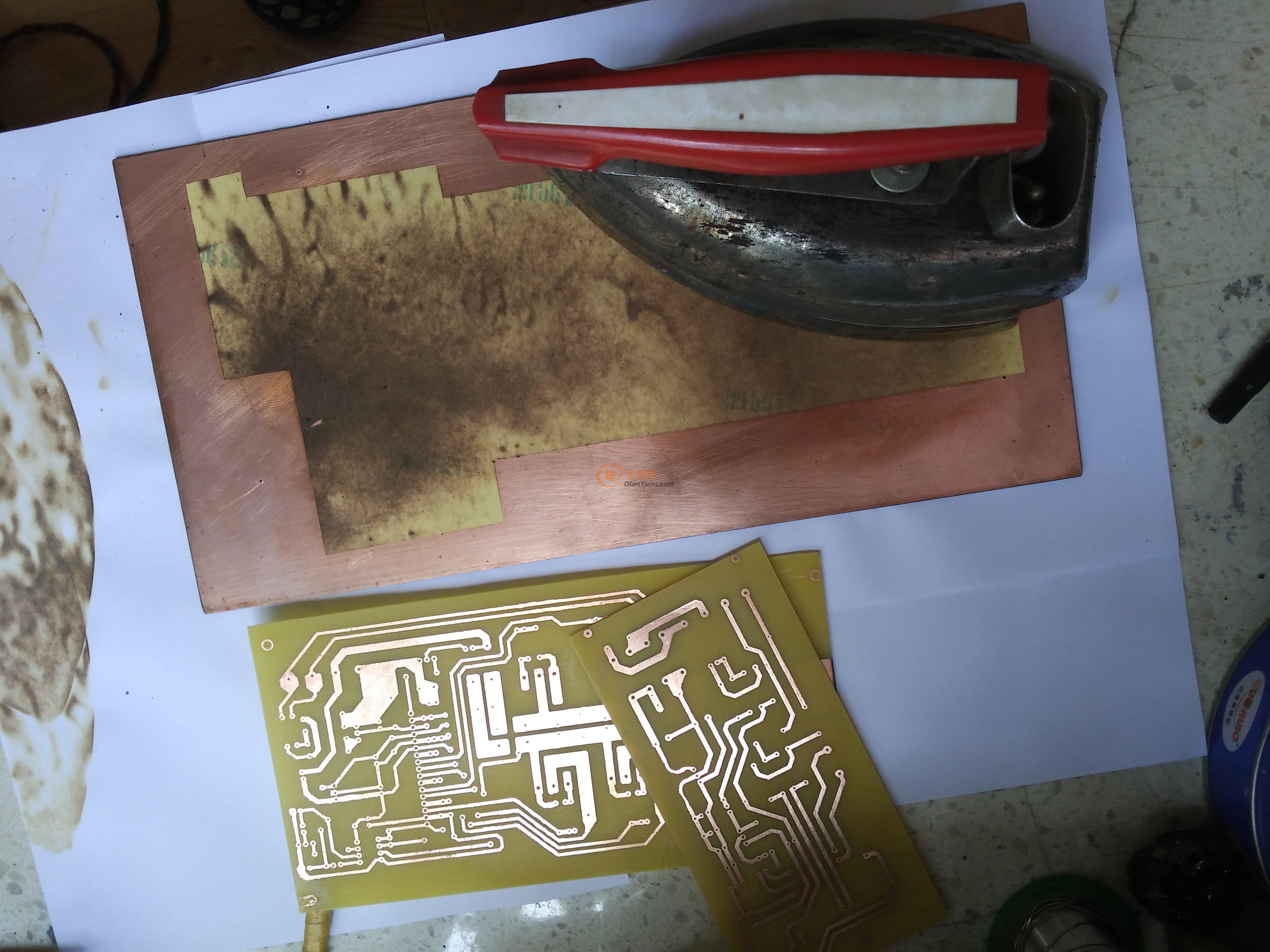

     看轉印 出來的

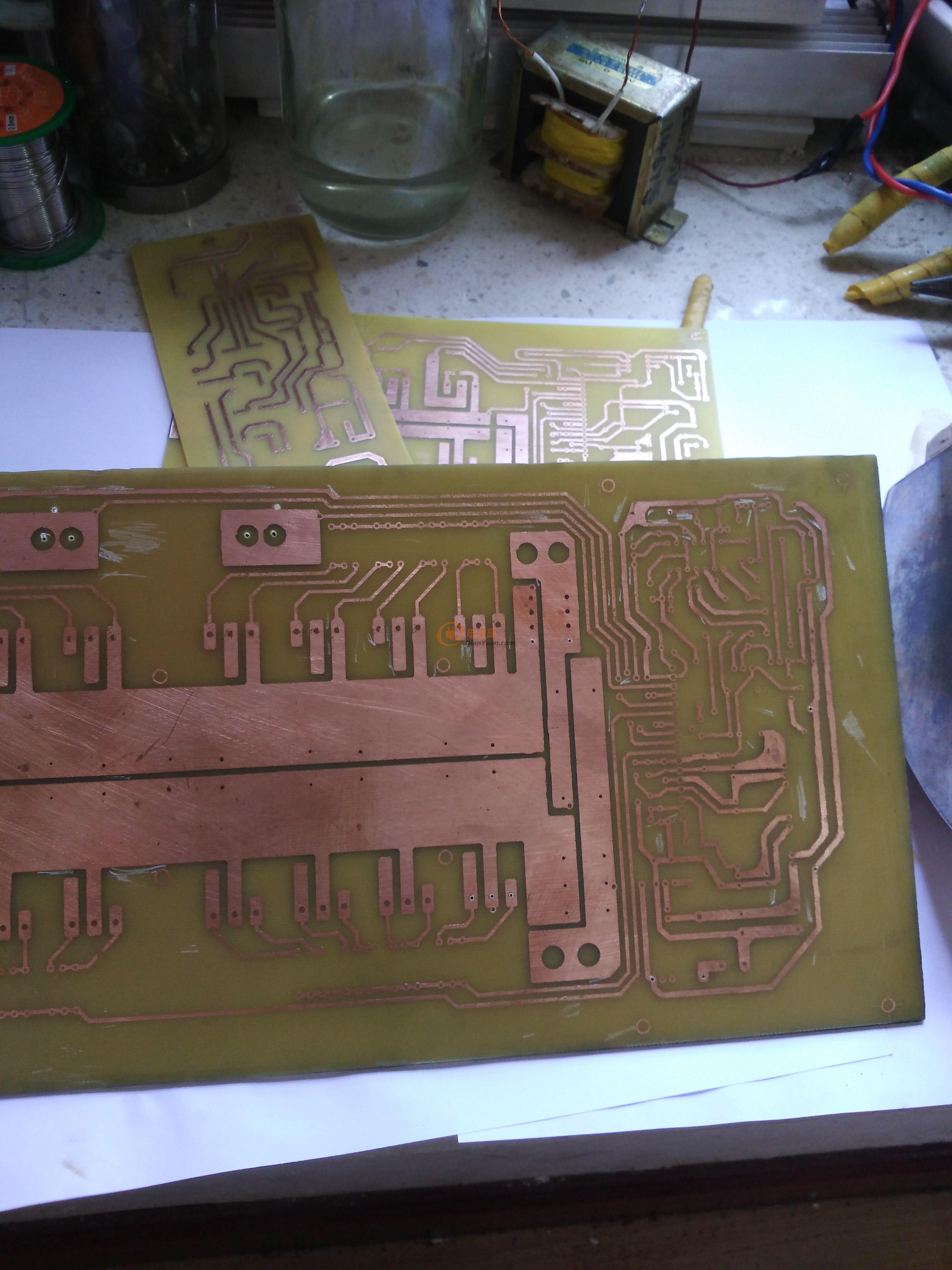

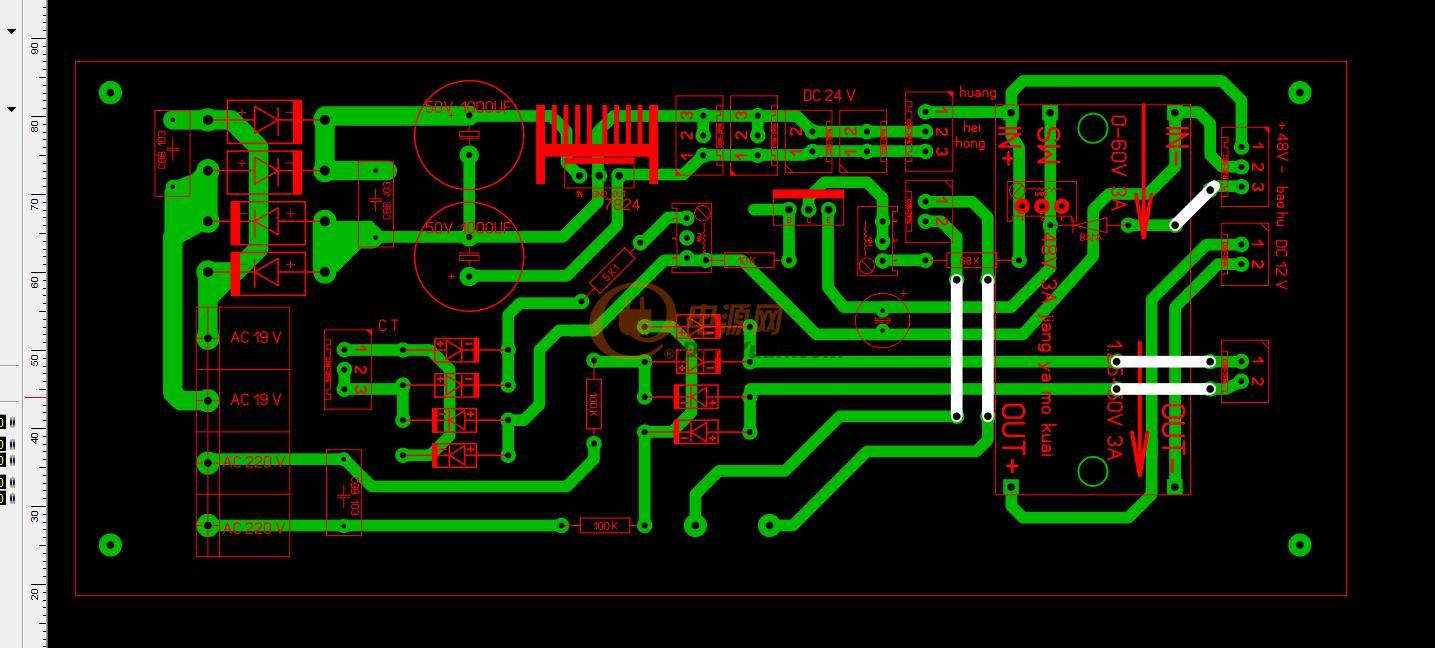

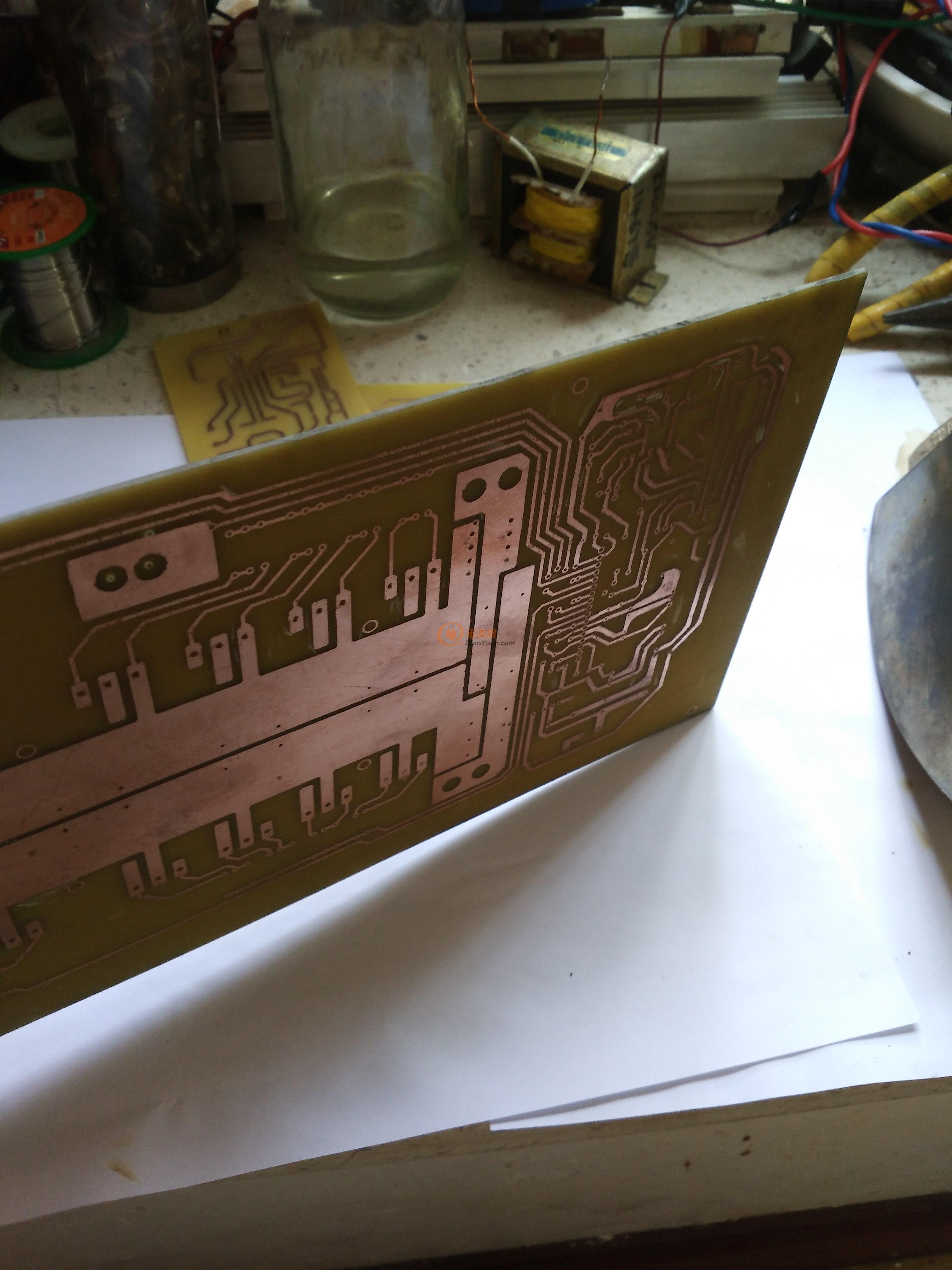

主板是雙面板哦，我還是很佩服自己的，業余居然整出了雙面板

      注：現金紅包僅限當日領取

      活動介紹：http://www.laiyangyintong.cn/bbs/1529195.html

感覺4500W不靠譜,這種電路3000W就很危險了.

驅動電路沒任何補償校正是上不了太大功率的.

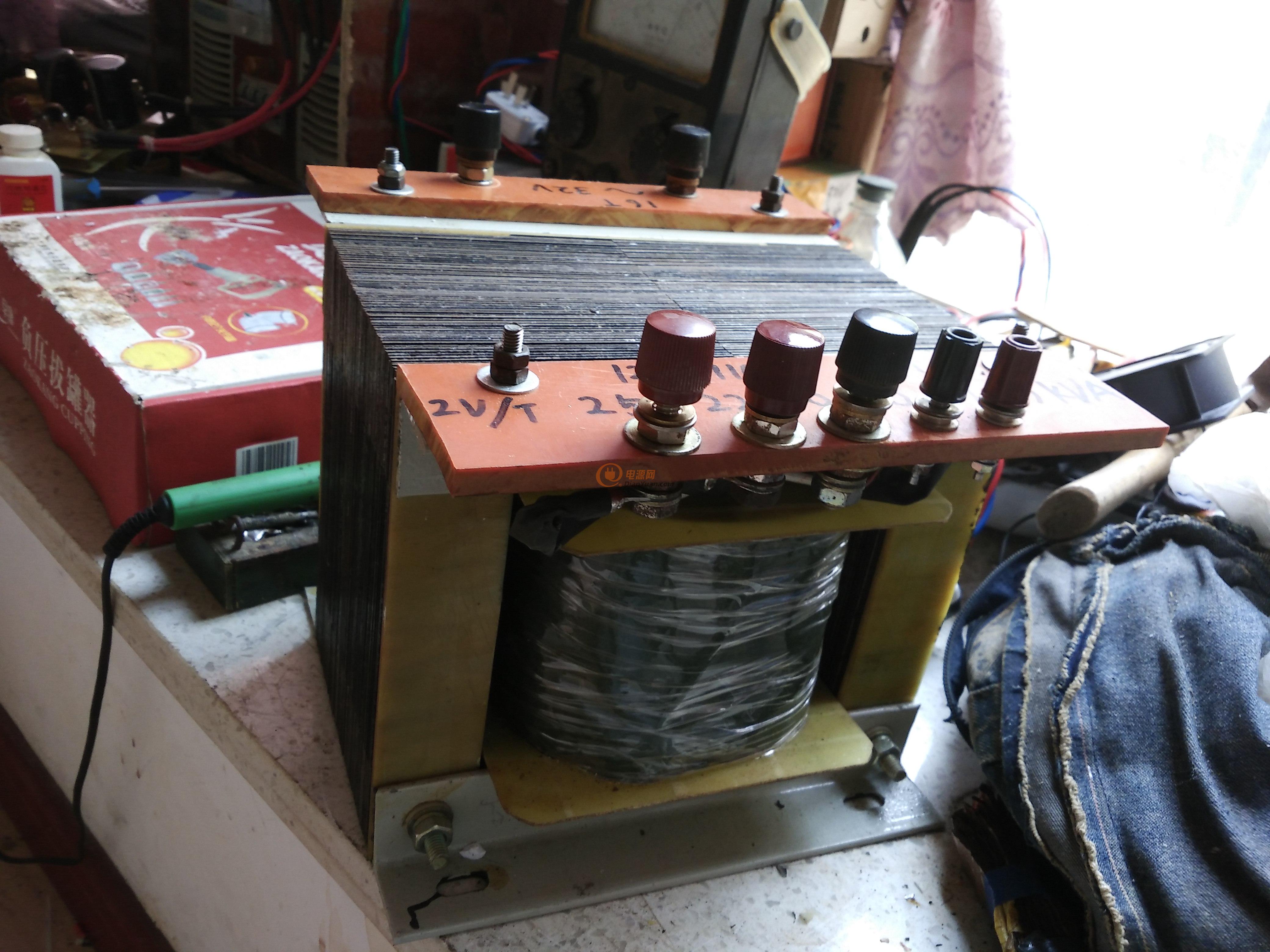

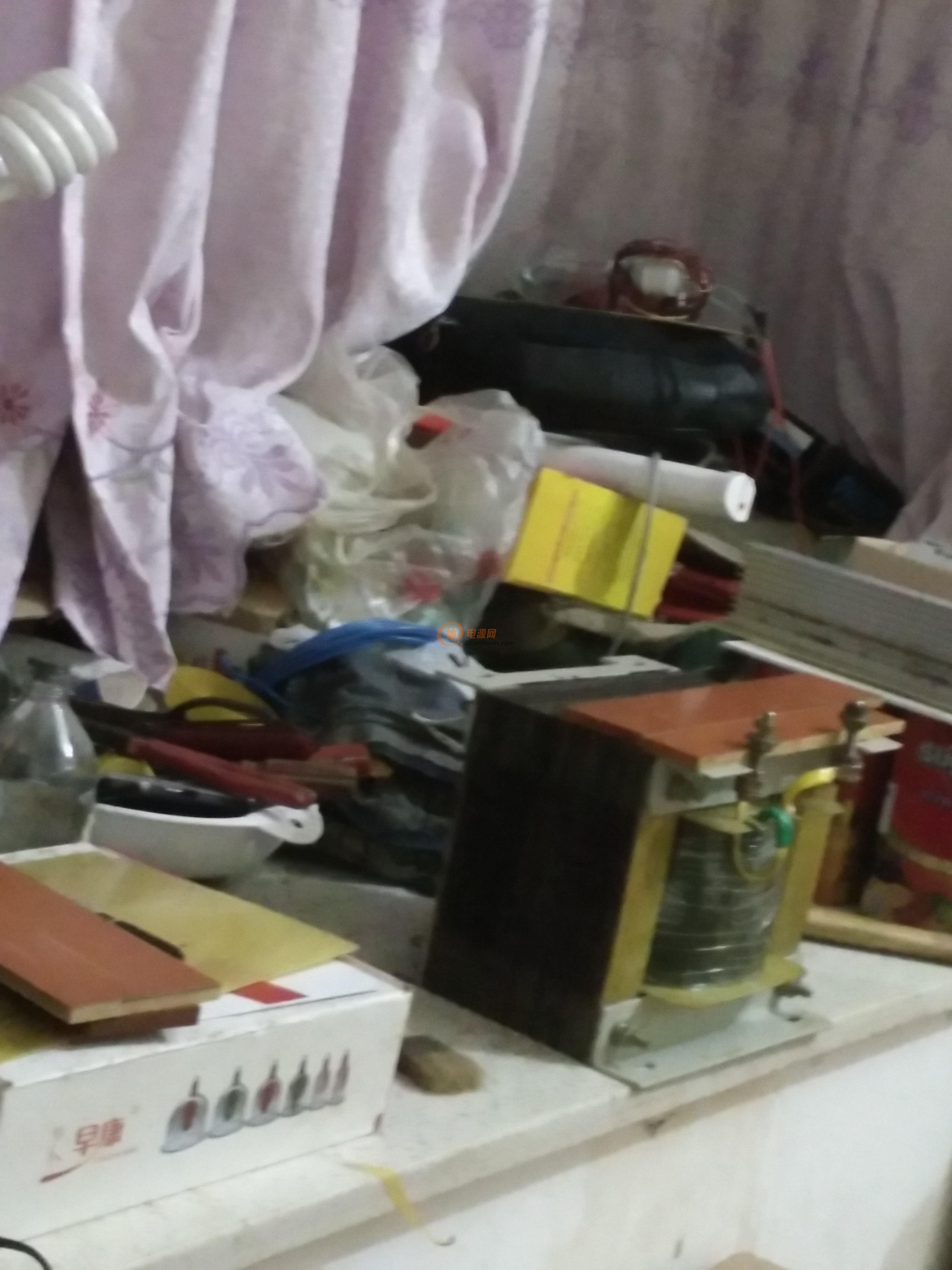

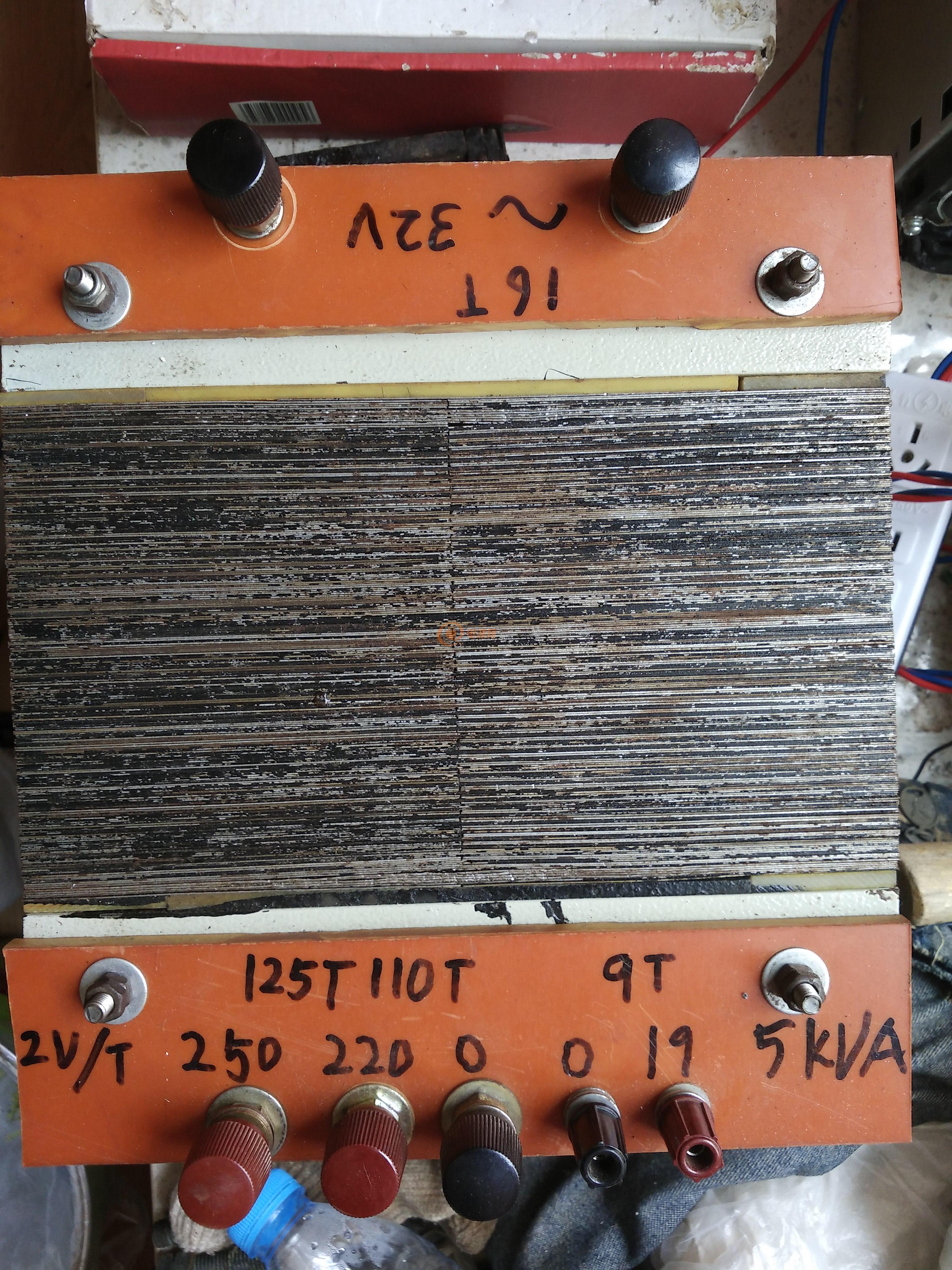

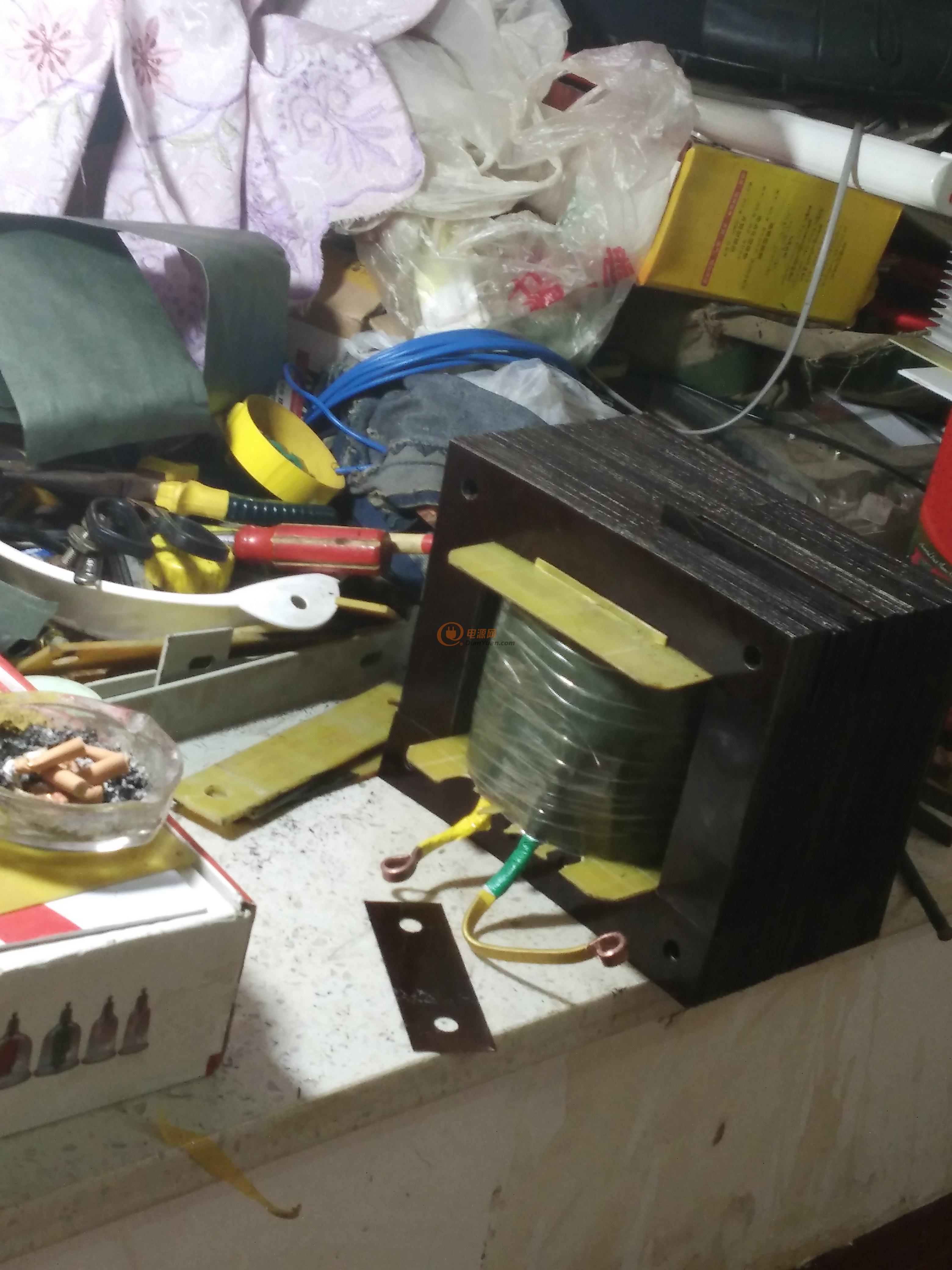

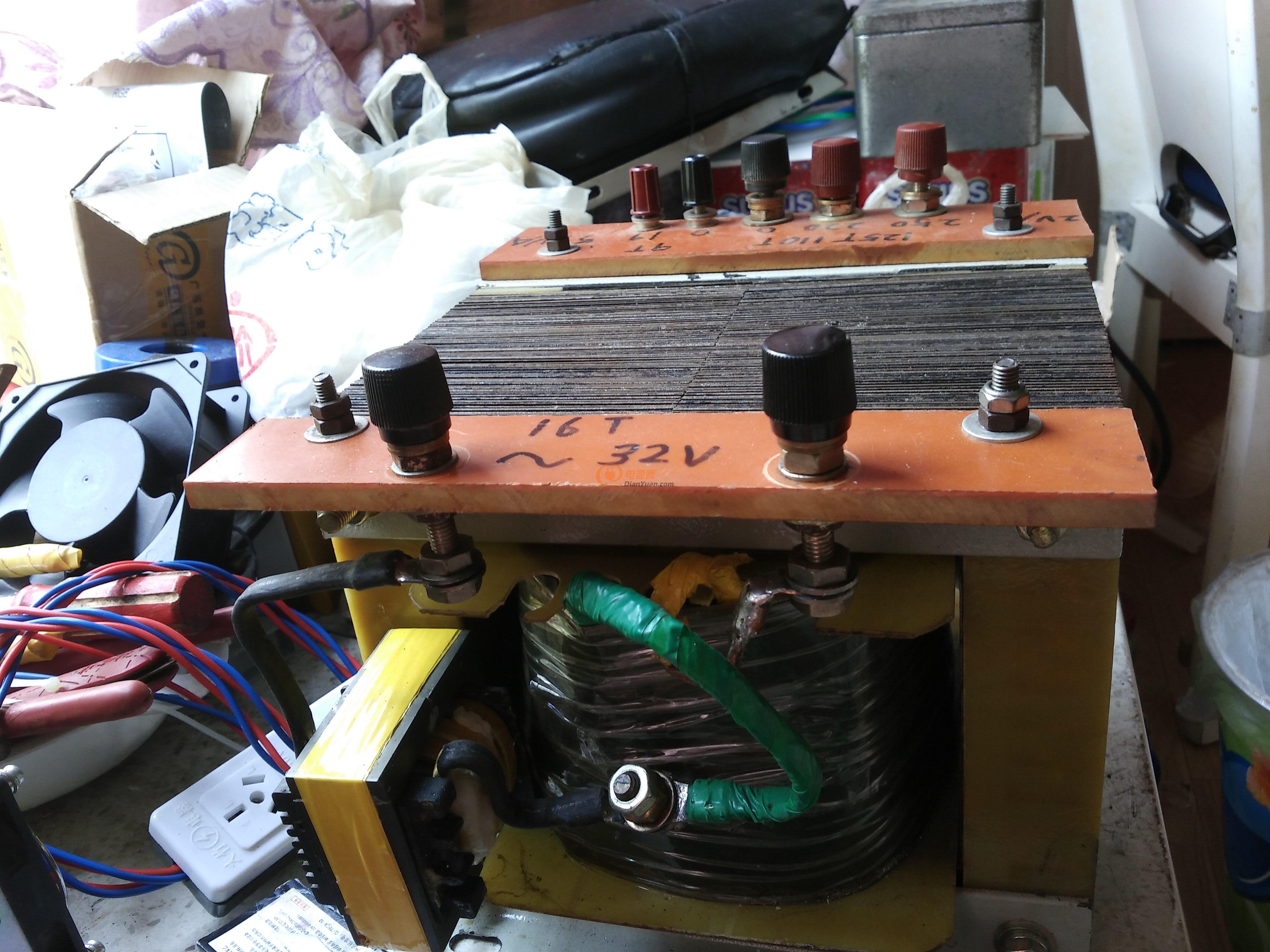

下面是翻繞的變壓器，重90多斤，低壓用紗包扁銅，手工繞太TM費力了，高壓用2.0的圓銅漆包線，電壓比27:220 和27:250，即高壓有抽頭

          在此回復：1、我的主板布局確實有借鑒別人的方式，在此感謝發明此種布局的老鳥；  2、今晚有上傳，繼續看帖，謝謝關注；  3、我們長壽供電局農網的很多高手，我太低級，真的，如果您認識長壽供電局的，問我的名字就知道，哦，對了，我叫李興山，在石堰鎮供電所，我真的很普通；  4、謝謝qwert123456的提醒，我繞好變壓器后，在高壓側通市電，空載電流約0.9A，低壓在27V-32V樣子，與計算有點點出入，不過大致滿意，接市電空載8個小時變壓器沒什么溫度，目前還未上絕緣漆，高壓側我抽有220V、250V兩個頭，繞有一個19V的輔助繞組用于24V風扇和復合表電源

          下面是今天進度，比較少（今天下午去處理供電故障）

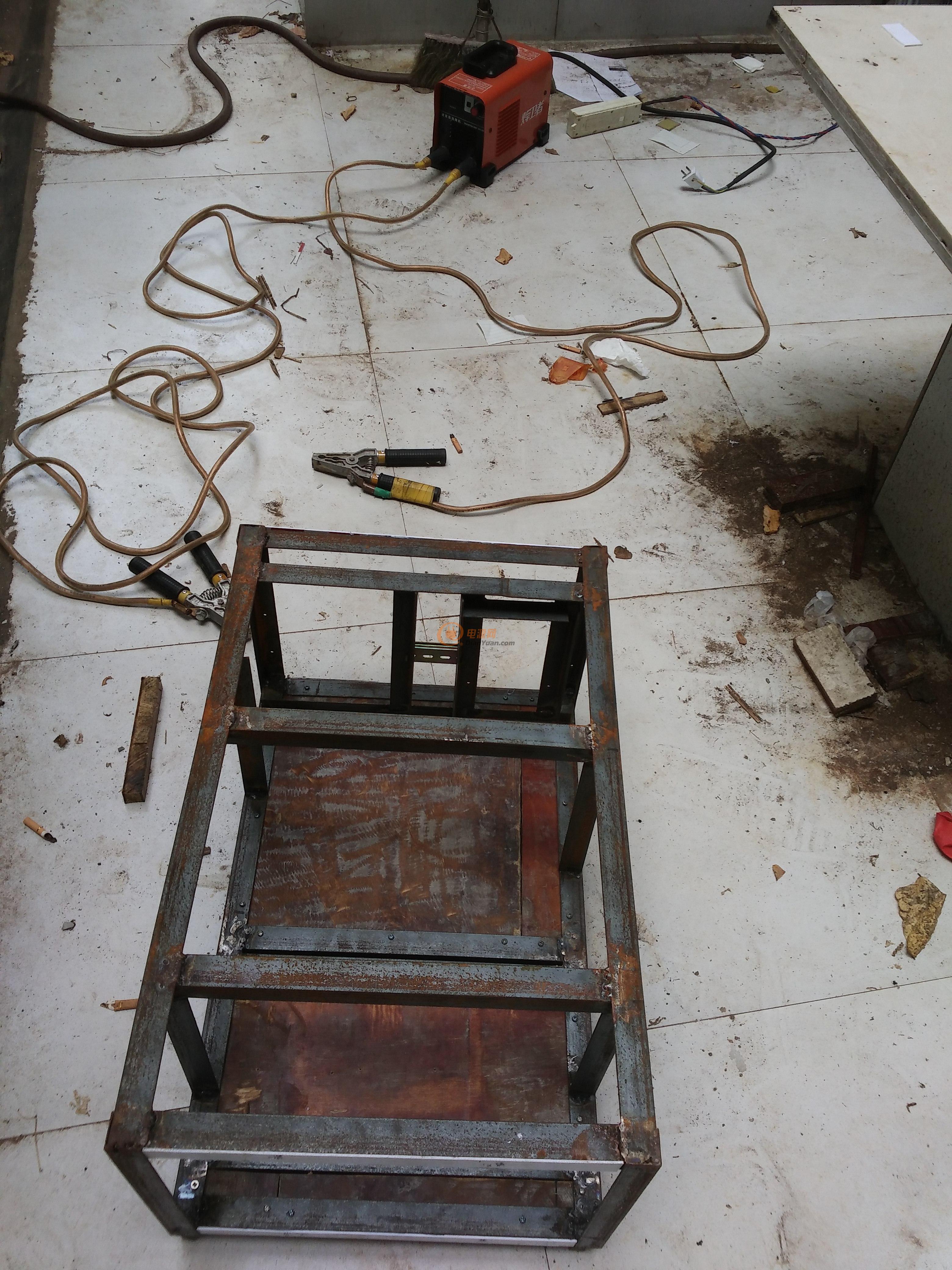

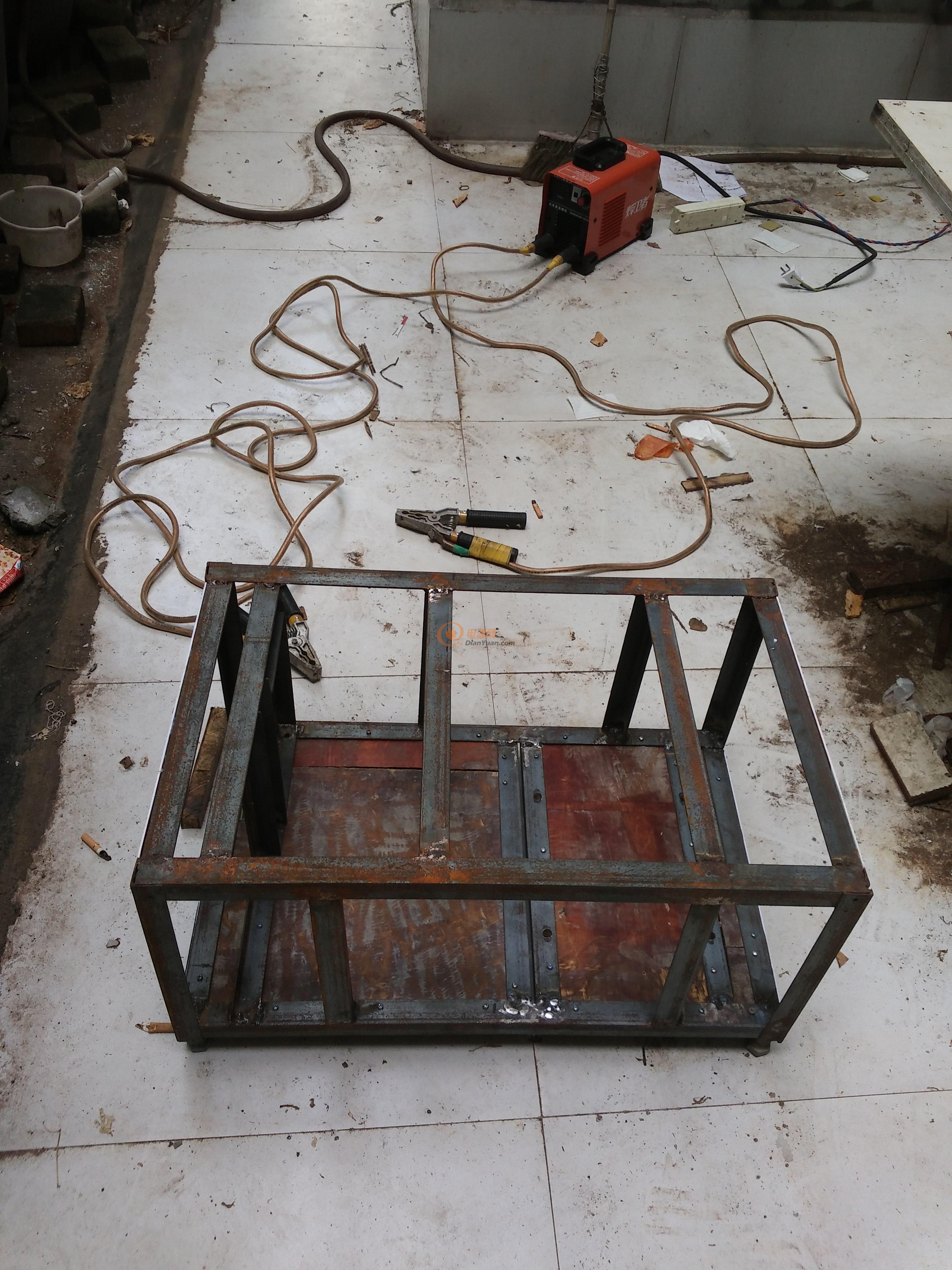

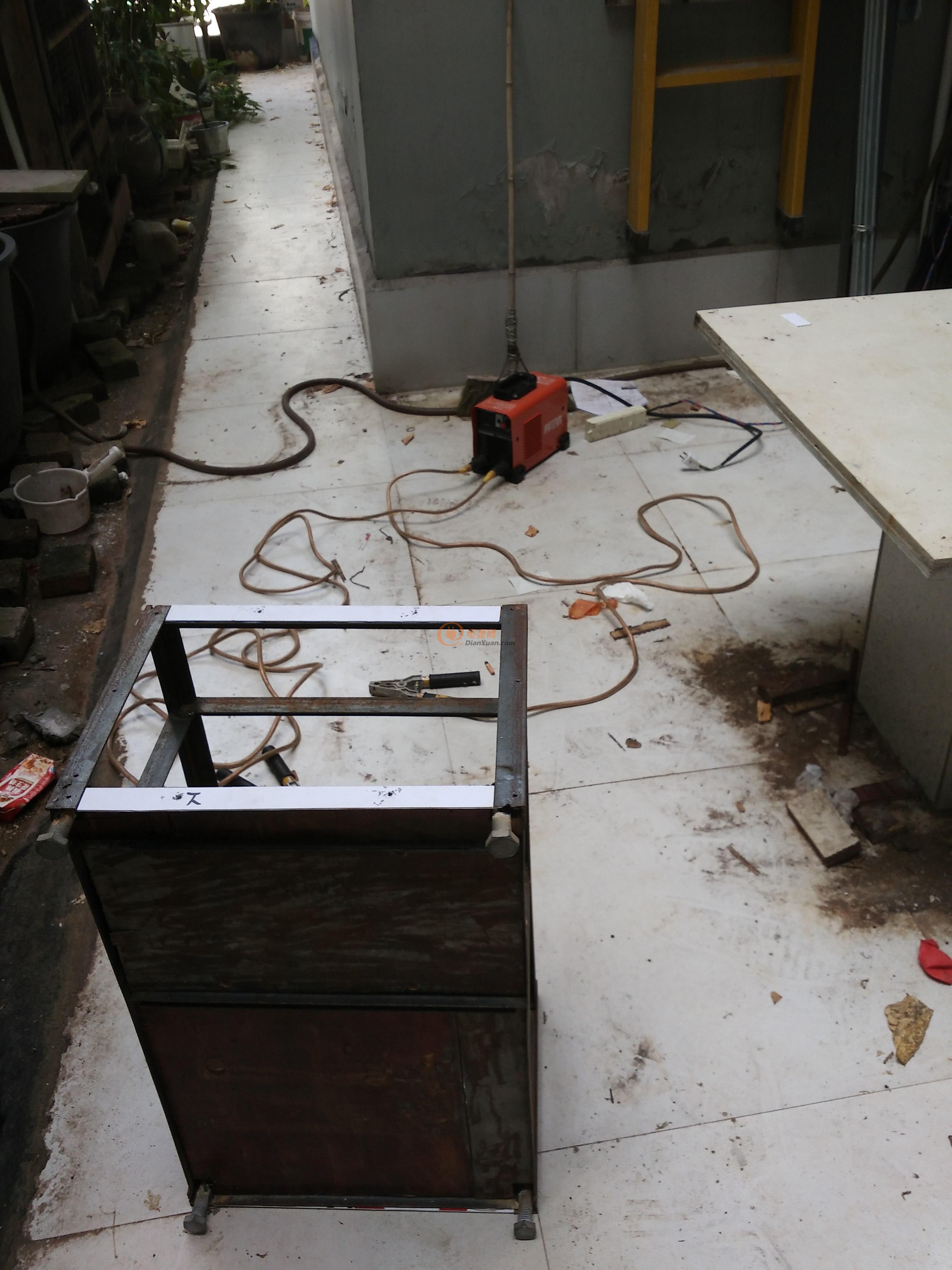

由于變壓器和板子尺寸定了，就可以做機器盒子了，因機器太重，我用25角鐵自己焊接做

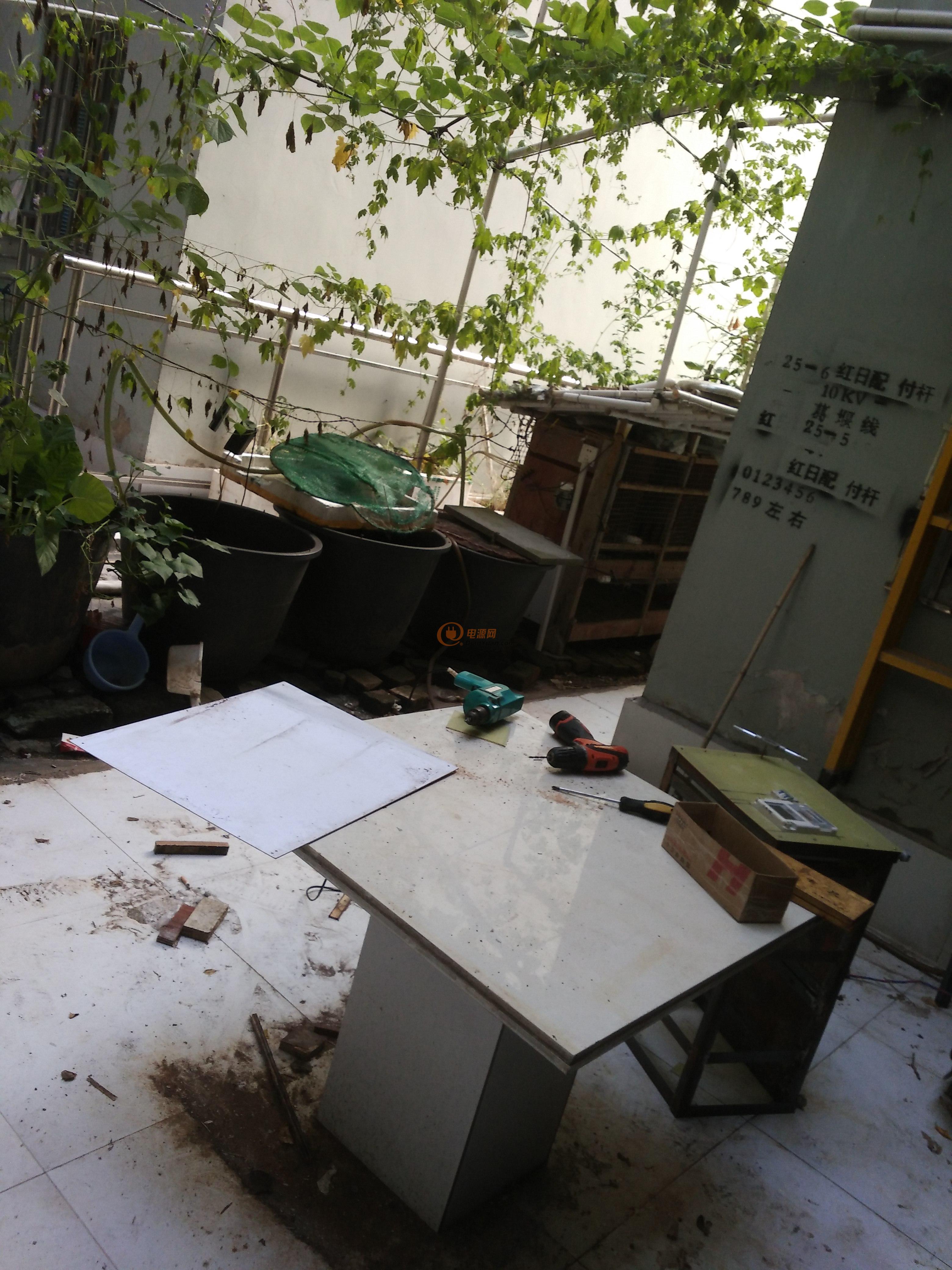

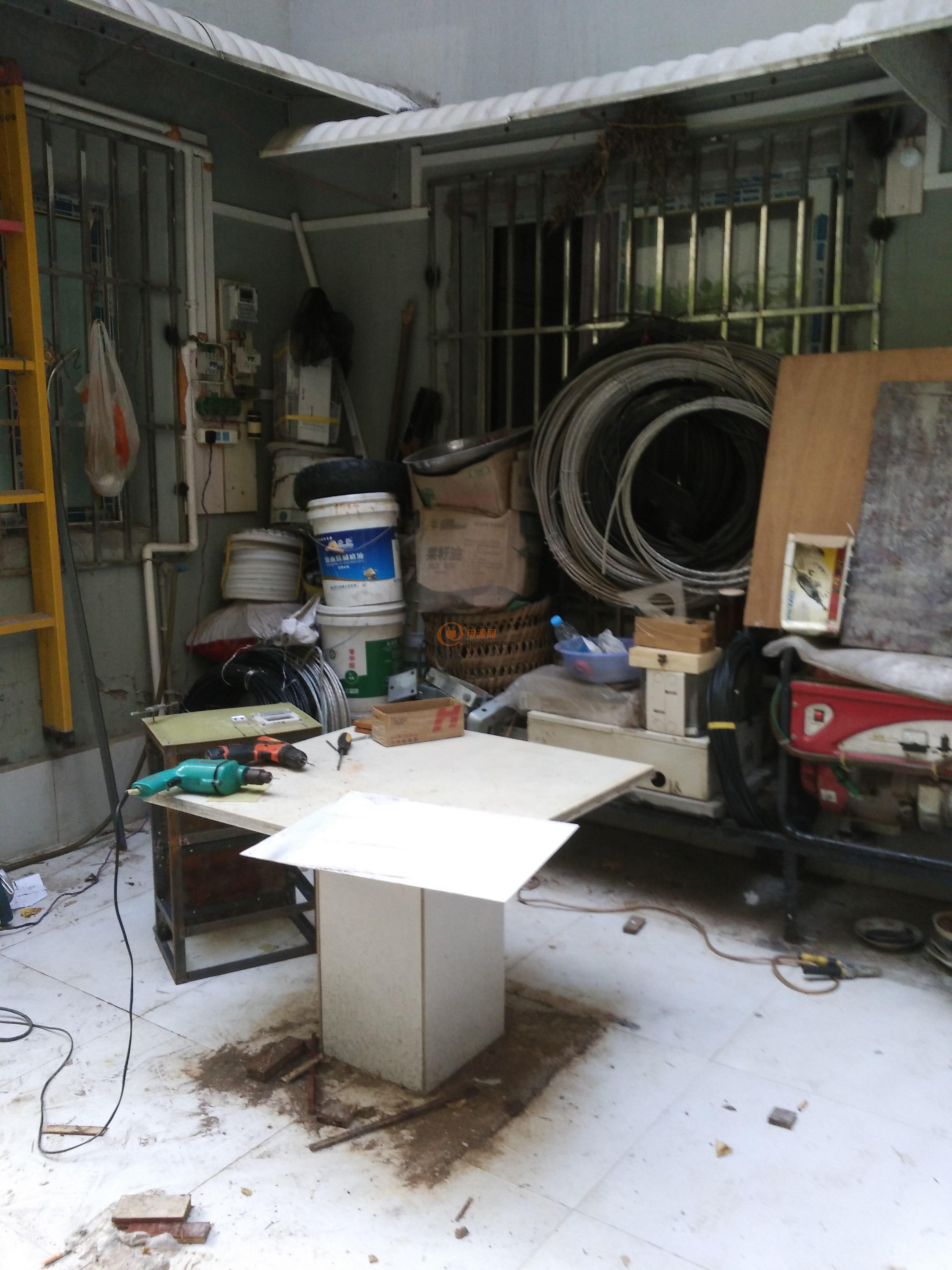

這是在我房子后面的采光天井加工的，大家看下，羨慕我的小天地嗎？

這三個黒桶是裝魚的哈，捕魚器捕回來就喂在里面，慢慢吃

樓主誤會我的意思了,我的意思是你用另外一個輸出36V的變壓器低壓相接測電流,因為逆變器是反向的所以測高壓端電流沒意義,其實不測也沒事,記住先不要上漆等全做好后無更動再上,最后一點就是變比問題,現在也可以不用管等做好后先不接穩壓帶個100W負載輸出在260V左右最佳,如果現在想測用30V交流輸入測輸出250V就行了.

補充一點,做的架子不錯,看樣是是要把電池也放里面吧,美中不足的是下面支點是幾個螺絲,如果用萬向輪就更好了,注意萬向輪一定要用那種結實的并且輪上有橡膠護套的以免傷地板,等你以后想挪動一下時會感謝我的.

     在此回復各位：1、qwert123456    我用調壓器在高壓側接220V、250V測得空載電流約0.9A，反過來調壓器調27V、32V接低壓側升壓，可得最高263V(帶有60W電烙鐵）樣子，不接扼流圈空載約1.2A，接上扼流圈約0.7A,變壓器大致滿意，全部調試好后才泡1032#絕緣漆；那個架子只裝變壓器和板子，裝好后再放到另外的大架子上，所以沒用萬向輪；電池準暫時備上12V  100AH的汽車電瓶4只，出來裝100A的空開后進逆變，以后有錢再整幾塊太陽能板子穩壓后接電池組，汽油發電機發電出來和工頻逆變經整步表并列后共同供家用，不準備上網，大致結構就這樣。

                           2、變壓器能否抗大電流的問題，高壓側直徑2.0的漆包線，過20A是小點點，沒辦法，我沒得在打的線了，低壓側是3×8毫米的扁銅（刮掉紗包層），24平方毫米過145A電流應該也不成問題吧？散熱風扇是必須的，8厘米24V風扇一個，12厘米220V風扇一個。

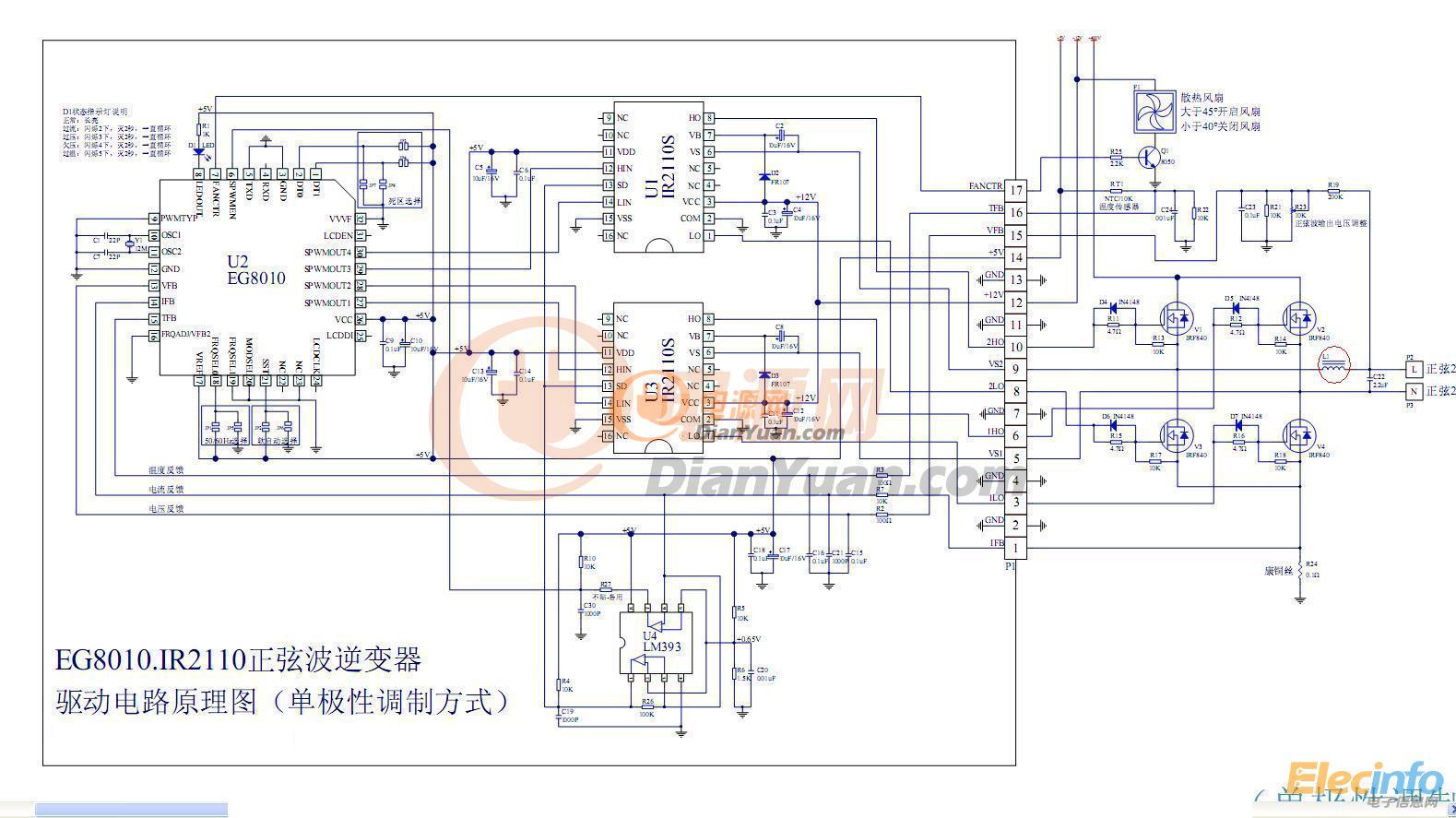

                           3、電原理圖就是很普通的單極性逆變圖啊，論壇里大把的；板子肯定要埋銅條，不然板子要起火。至于布線，也就這樣了，功率地和驅動地是分開的，保護用的LM324。

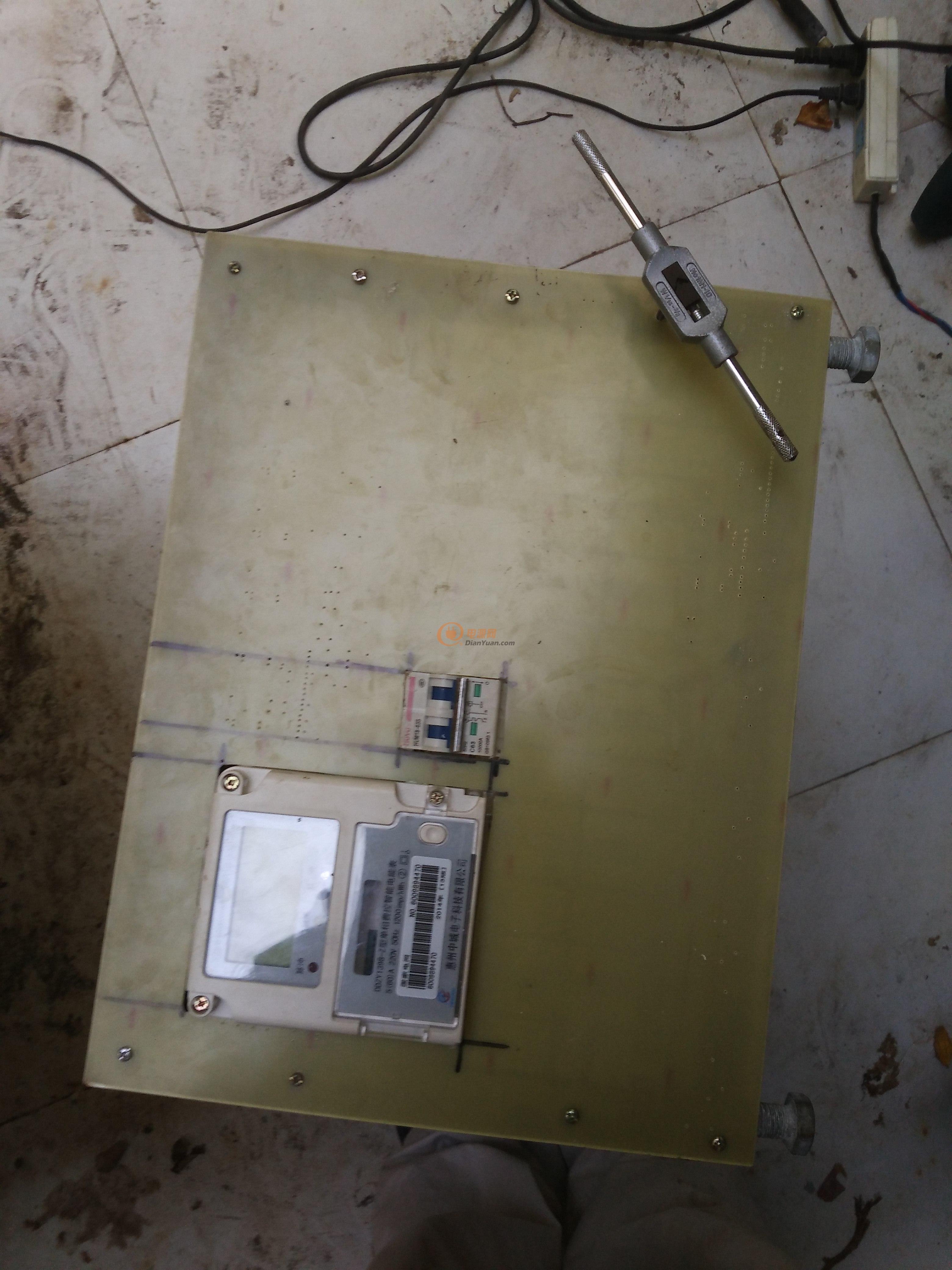

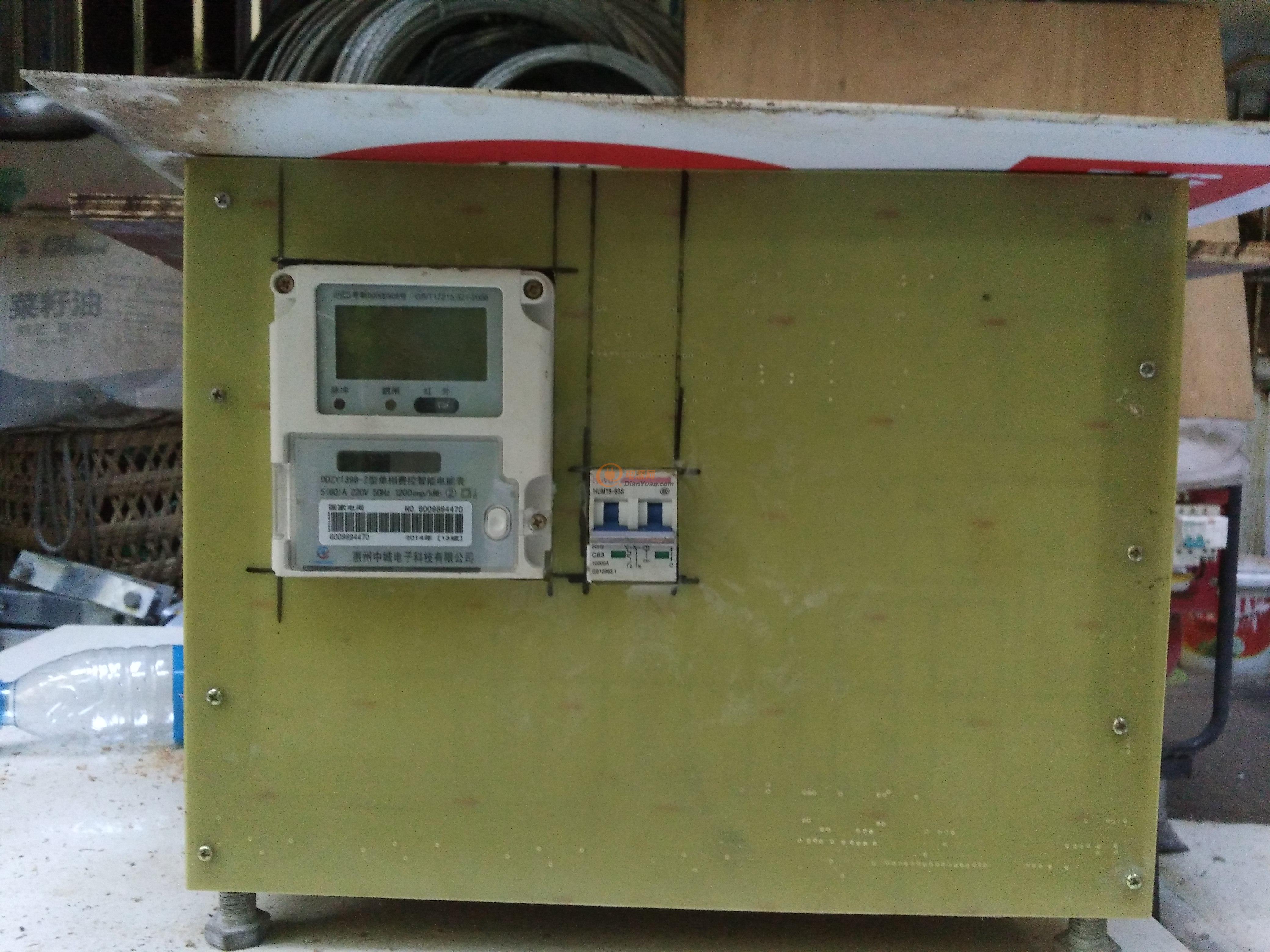

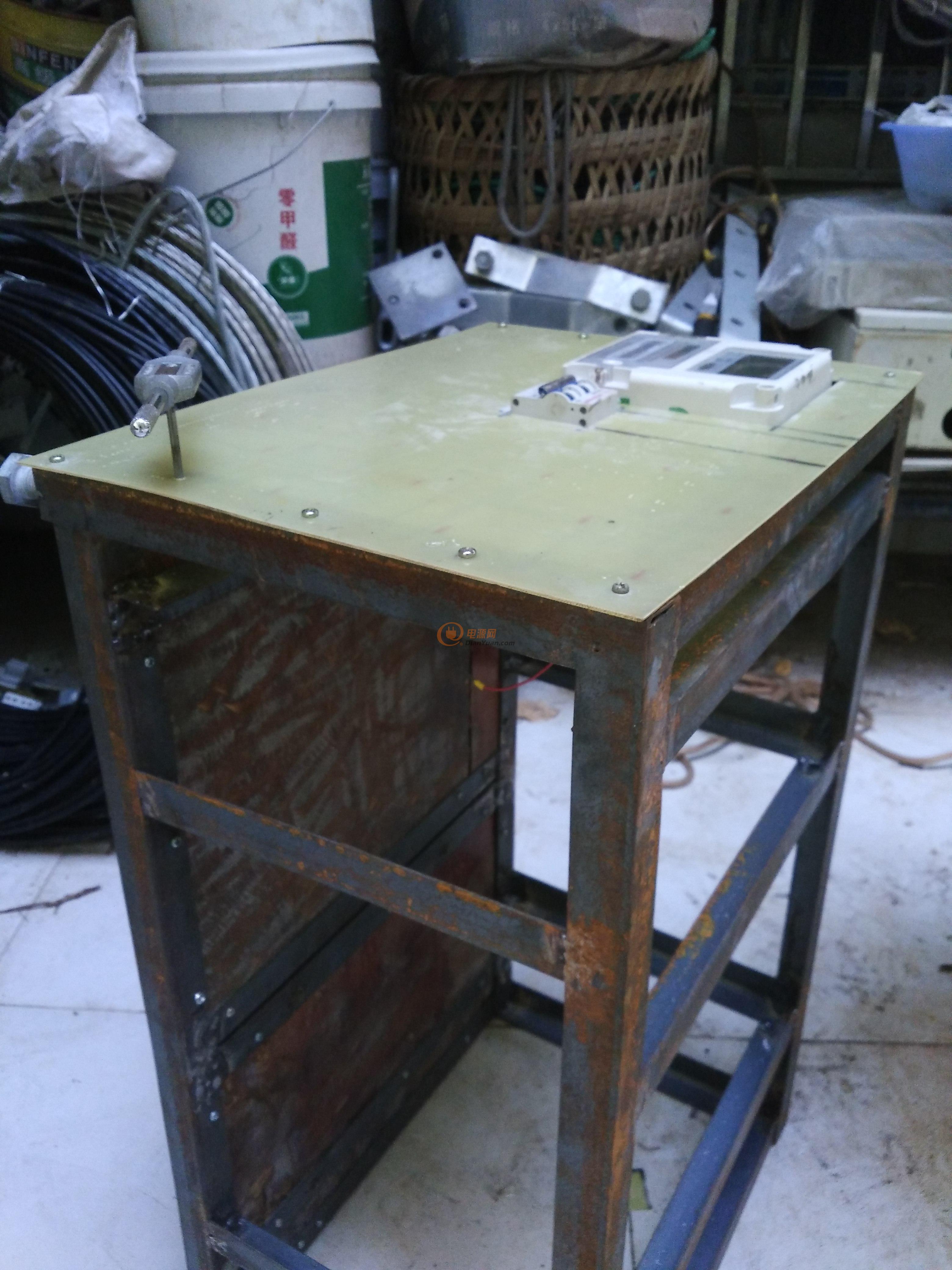

      今天把架子挖了兩個孔，電能表自帶電壓和電流顯示又可計量輸出電能，面板還準備裝空開、輸出插座和接線端子、低壓電流電壓復合表、低壓輸入端子。面板用玻璃纖維板打孔鏈接，攻絲真麻煩，到了還學機械加工。

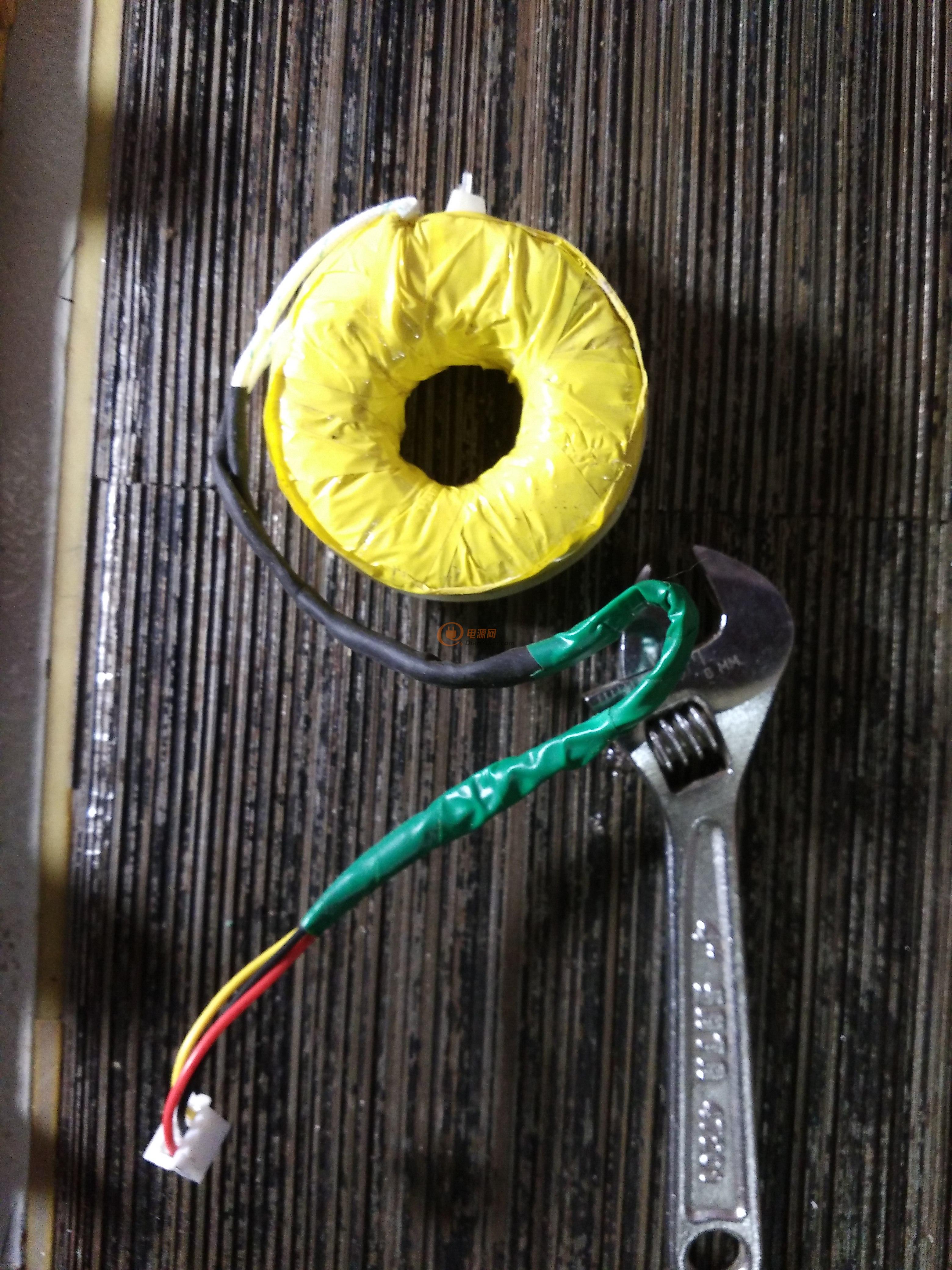

 今天還做了個東東，大家猜猜，是干什么用的？

這個圖論壇里大把有，我沒用TD2285，以前買兩塊，到現在都沒用，成了雞肋，食之無味，棄之可惜，從而留下了對它的陰影，在心里把它歸為日貨類別，哎，不說了，真TM氣。

              但這個圖不能用于低壓的過壓、欠壓保護，但限流還是可以的，就是經典的打嗝，我用LM324做低壓的過壓、欠壓保護，再用其他電路作過載保護，過載直接關斷驅動電源。

什么眼光??？90多斤的變壓器才3000W?告訴你，這是5KW行燈變壓器翻繞的，繞好做了負荷試驗的，最高可帶7KW

           在此回復各位：變壓器帶4.5個千瓦絕對沒有問題，理論計算220V   每千瓦約4.5A，但這變壓器就是可以長時間帶5KW，我保守點，讓它帶4500W，至于為什么呢？相信老鳥們比我明白，在此就不多說了

            今天我值班，沒時間做，就不更了，明天繼續，敬請期待
