請問三相橋的SVPWM驅動，為什么有3種不同的Vge和Vce波形

TEK00000

TEK00001

TEK00010

TEK00017

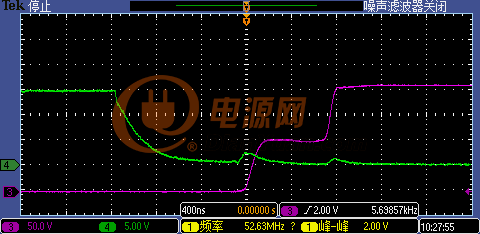

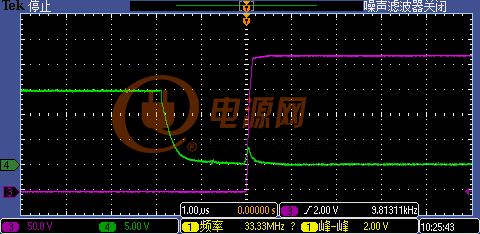

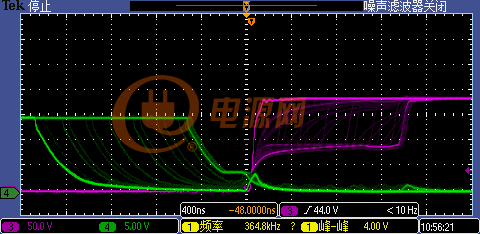

綠色是Vge 紅色是Vce

驅動PWM是SVPWM 用三個白熾燈燈泡做測試負載

調制頻率10k 信號頻率20Hz

我發現如果當三相SVPWM的一相占空比處于中間值得時候（就是這一相PWM的占空比大于一相又小于另一相），就會有明顯的臺階信號，不明白是為什么，還是我哪里有錯誤？

全部回復(8)
正序查看
倒序查看
sxliujin
LV.3
2
2016-05-07 11:15
密勒平臺并不是每個時刻都出現，這是為什么，感覺密勒平臺只在占空比為中間那一相的時刻出現
0
回復
sxliujin
LV.3
3
2016-05-07 11:20
@sxliujin
密勒平臺并不是每個時刻都出現，這是為什么，感覺密勒平臺只在占空比為中間那一相的時刻出現

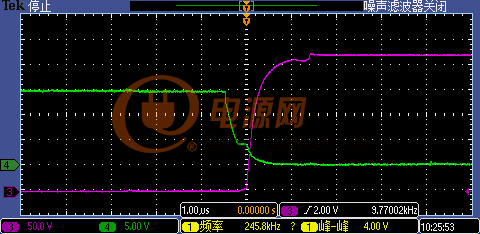

就像這樣，中間一相有一個平臺

0
回復
sxliujin
LV.3
4
2016-05-07 11:32
@sxliujin
[圖片]就像這樣，中間一相有一個平臺

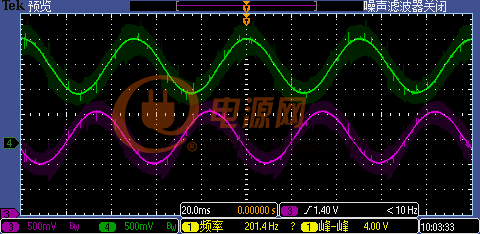

帶電機負載之后，電流波形倒是非常正常的，紋波沒有這么大，只是因為示波器探頭的地用夾子好夾

0
回復
brsys
LV.7
5
2016-05-07 12:20
@sxliujin
[圖片]就像這樣，中間一相有一個平臺

3個UBE之間相位,3個UCE之間相位圖來幾張怎么樣？

0
回復
sxliujin
LV.3
6
2016-05-07 13:27
@brsys
3個UBE之間相位,3個UCE之間相位圖來幾張怎么樣？

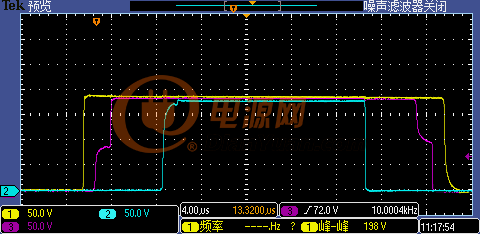

uce在三樓
0
回復
brsys
LV.7
7
2016-05-07 13:38
@sxliujin
uce在三樓

負載功率部份怎么接的原理圖弄一張怎么樣？

0
回復
brsys
LV.7
8
2016-05-07 14:03
@brsys
負載功率部份怎么接的原理圖弄一張怎么樣？
看一下相電壓及線電壓圖怎么樣？
0
回復
2016-05-09 11:24
已經被添加到社區經典圖庫嘍
