急！IR2101的H橋電路，驅動芯片輸出端過高燒壞MOS管

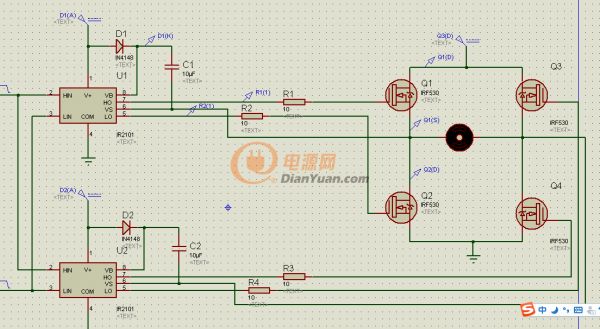

我做了一個H橋電路，如下圖

捕獲

現在的問題就在驅動芯片的高端輸出過高在20V以上，低端輸出正常12V，我的輸入是MSP430產生的PWM，現在高端輸出過高燒壞了后面的IRF540，在負載部分是有方波的，但是只是一個方向。我在驅動芯片的輸出端加個電阻分壓了，還是沒有把電壓降下來，求助！！！

全部回復(13)
正序查看
倒序查看
2016-05-05 17:03

HO輸出電壓應該以VS為參考點來測試。真偏高的話可以加穩壓管進行保護。

1
回復
2016-05-05 17:51
@ymyangyong
HO輸出電壓應該以VS為參考點來測試。真偏高的話可以加穩壓管進行保護。

嚴重打賞~


0
回復
ta7698
LV.9
4
2016-05-05 19:48
你確定C1/C2用10uF沒錯？一般的不是有0.1就夠了吧？
0
回復
2016-05-05 20:06
@ta7698
你確定C1/C2用10uF沒錯？一般的不是有0.1就夠了吧？
我換成了1的，結果還是那樣。。。
0
回復
2016-05-05 20:12
@ymyangyong
HO輸出電壓應該以VS為參考點來測試。真偏高的話可以加穩壓管進行保護。
恩，我知道是以VS為參考點，只是我的電壓是在擊穿了MOS管之后測HO的電壓也并沒有以VS為參考點。但是加上MOS管之后會直接擊穿MOS管，要是以VS為參考點電壓沒那么高，我試試你說的穩壓管
0
回復
2016-05-06 11:23
已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/
0
回復
2016-05-06 17:08
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.laiyangyintong.cn/bbs/classic/

ir2101只適合感性狀態，諧振電感要偏大，諧振電容要偏小，總功率幾百W以內

驅動能力很弱，不適合高功率，高電源電壓

0
回復
2016-05-06 19:21
@米山人家
ir2101只適合感性狀態，諧振電感要偏大，諧振電容要偏小，總功率幾百W以內驅動能力很弱，不適合高功率，高電源電壓
我的電源就是一個5V轉12V的小升壓電源，就是淘寶上的LM2577那種很簡單的升壓電源，應該不會有問題吧
0
回復
2016-05-06 19:57
@蘿卜愛上白菜
我的電源就是一個5V轉12V的小升壓電源，就是淘寶上的LM2577那種很簡單的升壓電源，應該不會有問題吧
我說的電源是指IGBT工作的電源，IRF540功率較大，IR2101控制起來有點吃力
0
回復
2016-05-07 19:08
@ymyangyong
HO輸出電壓應該以VS為參考點來測試。真偏高的話可以加穩壓管進行保護。
用穩壓管在開始的幾秒左右的鐘是可以的，但是時間長了MOS管就壞了。測了一下，HO對VS的電壓是10V左右的，請問能怎么解決嗎
0
回復
2016-05-07 20:54
@蘿卜愛上白菜
用穩壓管在開始的幾秒左右的鐘是可以的，但是時間長了MOS管就壞了。測了一下，HO對VS的電壓是10V左右的，請問能怎么解決嗎

測下驅動波形，看有沒有問題。

0
回復
2016-05-08 09:51
@ymyangyong
測下驅動波形，看有沒有問題。
驅動波形是正常的，在上管的S極測到的是與HO輸出端一樣的波形，幅度頻率一樣
0
回復
2019-07-23 20:54
@米山人家
我說的電源是指IGBT工作的電源，IRF540功率較大，IR2101控制起來有點吃力
HO和LO接的電阻是功率電阻嗎？另外建議在IGBT的柵極和發射級之間接一個10k保護電阻，再試一下。
