第一帖無人問津，只能再發一帖，逆變輸出波形失真問題！

麻煩再給解答下，逆變器用的高頻方案，前級推挽升壓到380V，后級H橋逆變通過LC濾波變換為220VAC，

目前的SPWM是20KHz，死區約1uS。現在是開環狀態，我在母線上直接加了一個直流電壓然后逆變出來正弦波，

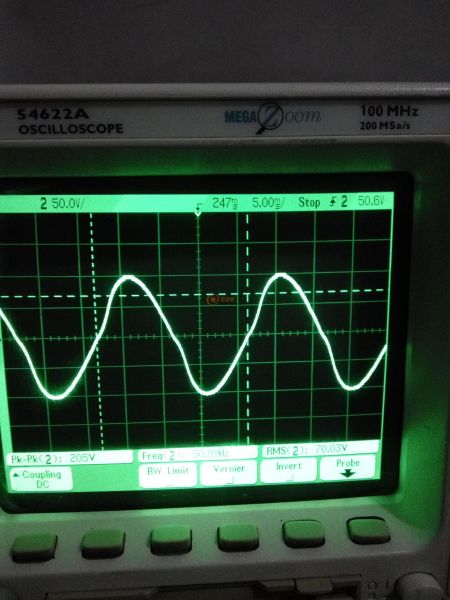

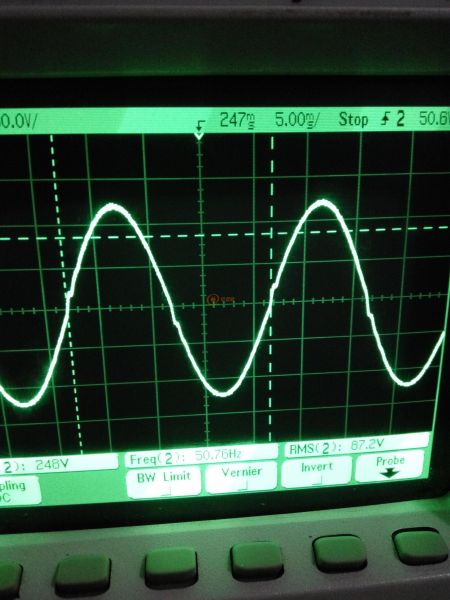

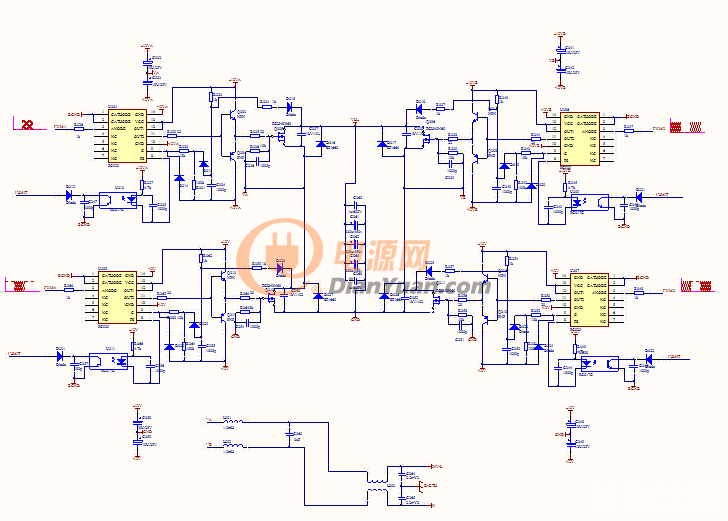

空載波形(圖1)還不錯，帶載(圖2，電流約8A)波形失真，下圖是逆變部分電路，驅動芯片用的是PC929

加一級KTC3205和KTA1273組成的推挽電路，濾波電感約1.2mH+1.2mH，電容約3uF。

麻煩再次給解答下，不勝感激！！！！

全部回復(7)

只看樓主

正序查看

倒序查看

dobetter

LV.7

2016-04-14 23:26

空載，帶載畸變都在過零處，估計是代碼問題，仔細對照驅動找找~

回復

cmz86121361

LV.2

2016-04-15 08:16

@dobetter

空載，帶載畸變都在過零處，估計是代碼問題，仔細對照驅動找找~

看過驅動波形，基本沒有出現丟脈沖的情況，不知道為什么帶載波形失真，如果驅動沒問題的話，應該是哪里的問題呢？同樣的SPWM和電感及電容值用在曾經的一款產品上沒問題，現在這款只是驅動芯片換成PC929，原來用的是TLP250
