半橋電路波形異常

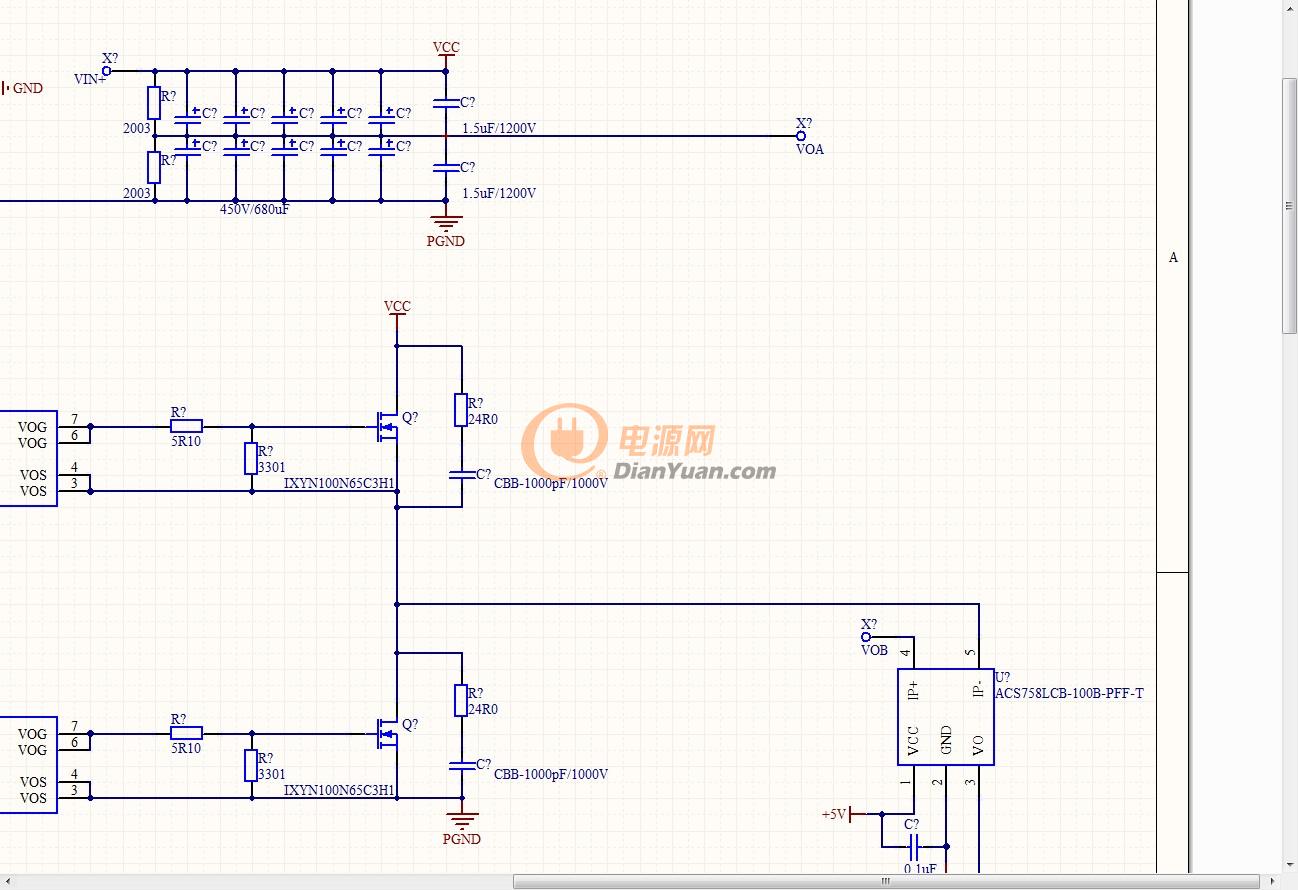

我用半橋電路做超聲波電源，頻率20k，在沒用變壓器的情況下用半橋電路給電爐子供電，發現輸出的波形異常，下面附上板橋部分電路圖

2016-04-05_143102

輸出端為VOA和VOB，ACS758為電流傳感器





全部回復(8)
正序查看
倒序查看
2016-04-05 15:11
波形圖一直上傳失敗，十個什么情況
0
回復
2016-04-05 15:15

綠色和黃色為兩路驅動波形，藍色為電流波形，紫色是輸出波形，在驅動的死區時間內，輸出的波形本應有一個電壓為零的臺階，但是通過示波器測量死區時間的波形不對

0
回復
2016-04-05 15:16
@lhc19861202
[圖片]綠色和黃色為兩路驅動波形，藍色為電流波形，紫色是輸出波形，在驅動的死區時間內，輸出的波形本應有一個電壓為零的臺階，但是通過示波器測量死區時間的波形不對

好像有點看不清吧，就是畫圈的地方，請問各位大俠知道是什么情況么

0
回復
2016-04-06 08:27
@lhc19861202
[圖片]好像有點看不清吧，就是畫圈的地方，請問各位大俠知道是什么情況么
為啥我得帖子就是沒人回答呢，親們沒有知道的么
0
回復
2016-04-06 09:24
@lhc19861202
為啥我得帖子就是沒人回答呢，親們沒有知道的么
稍安勿躁~~ 大家都是利用工作之余逛論壇捏~~
0
回復
2016-04-06 15:02
@電源網-天邊
稍安勿躁~~大家都是利用工作之余逛論壇捏~~

負載是感性的，IGBT死區時間截止后，感性電路仍需要續流的

波形突變是續流回路引起的

0
回復
2016-04-06 15:10
@米山人家
負載是感性的，IGBT死區時間截止后，感性電路仍需要續流的波形突變是續流回路引起的
你好，我把負載撤掉之后波形還是這樣子的，不知道是哪里除了問題
1
回復
2016-04-06 18:59
@lhc19861202
你好，我把負載撤掉之后波形還是這樣子的，不知道是哪里除了問題

看你的電路設計，和儀器，非常高端大氣



你把IGBT的驅動端電阻增大10倍以上，同時用一個二極管并聯做關斷加速，這個干擾波形會小很多甚至消失



但是，這只能解決你眼前的問題。距離最終能可靠工作，仍有很長的路要走！



橋類電路遠比看到的要復雜

0
