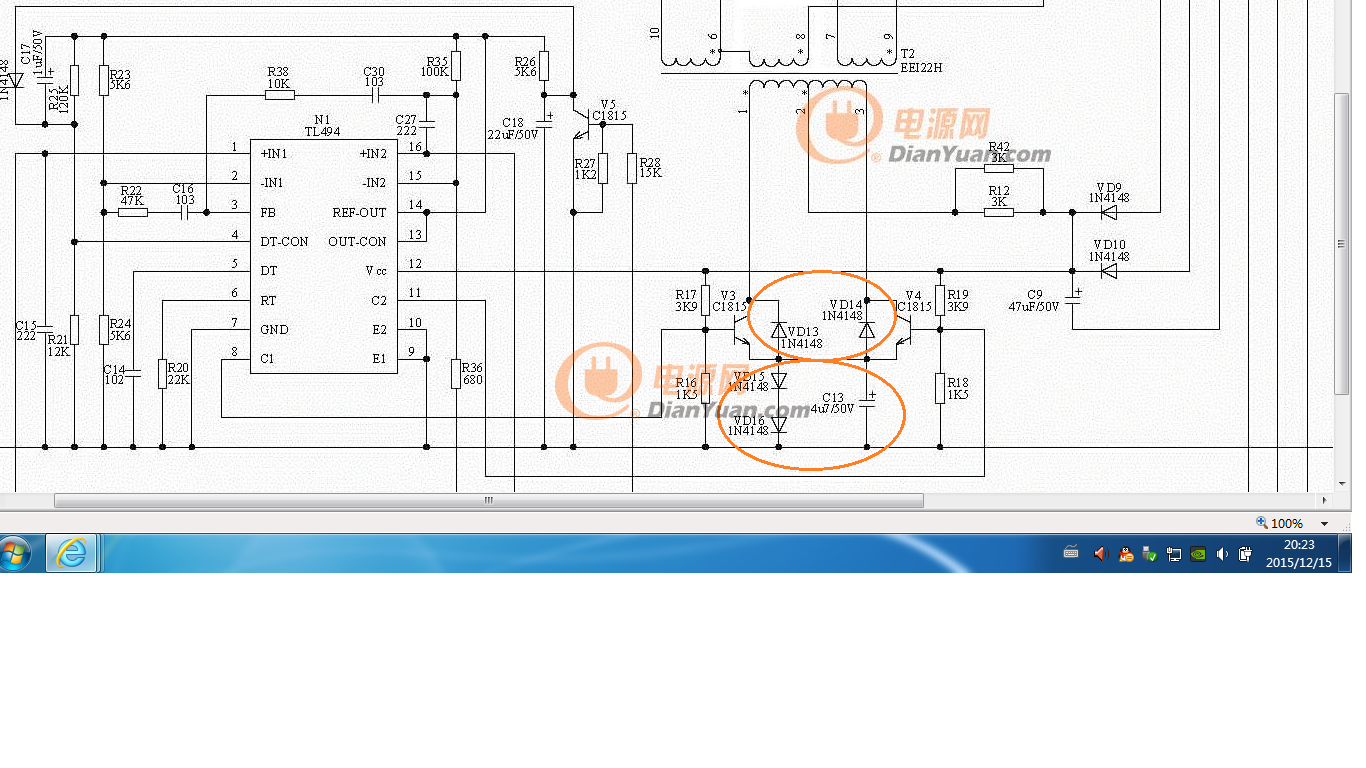

如上圖紅色圓圈處，VD13,VD14是起什么作用？以及VD15,VD16和C13又是起什么作用，

求指點，謝謝

VD15  VD16是為了在V3和V4截止期間，給V3和V4的E極提供一個1.4V的電壓臺階，抬高E極電位，從而使V3和V4更好的截止，

有VD15和VD16后，V3和V4的B極信號在1.6V以下時，V3和V4就會截止；

因為加了VD15和VD16后，V3和V4交替導通時，V3和V4的E極對地回路里有損耗，C13是為了V3和V4導通時降低損耗的，

電容通交流隔直流，V3和V4交替導通時C13導通，導通電流回路經C13到地

在V3導通后截止期間，VD13與驅動變壓器的1腳~2腳續流；VD14與V4的作用相同

水鄉電源 師長 說的非常好，相互學習

TL494是一種固定頻率脈寬調制電路，應用挺逛的，橋式單端正激雙管式、半、全橋式開關電源

在V3導通后截止期間，VD13與驅動變壓器的1腳~2腳續流；VD14與V4的作用相同

師長的這句話，如何理解？V3導通后，截止期間，會形成：驅動變壓器的1腳為高電位，2腳為低電位的反相電動勢。VD13怎么與與驅動變壓器的1腳~2腳續流？

請大蝦指點一下!

感謝

在某個時候，V3的基極變成了低電位，相當于V3截止，這時候形成一個反向電動勢，1腳電位高，2腳電位低。初級對應的9腳為高電位，此時觸發V2（13007）開始導通工作。

VD13和VD14又是如何工作的，能否詳細說明

感謝

494的13腳和14腳接在一起，V3和V4是不可能同時導通的，只會交替導通，

好好看看494的芯片資料

V3導通后，截止期間，變壓器繞組的1腳通過VD13、C13到地，形成續流回路，經變壓器2腳反饋到VCC，變壓器2腳是VCC，

理解這部分電路，必須理解  電容隔直通交、

C1和C2都是高電位的時候，就是同時導通，此時是不產生驅動的，當其中一個截止的時候，才會觸發驅動

494的輸出波形是這樣的，兩路是交替導通， 是不是交替導通，看494的13腳，

你現在不是從494的C1  C2輸出，你是從E輸出，你的圖是494的內部時序圖，你要用示波器測量494輸出腳的信號，

494的13腳如果接地，兩路脈沖是同相，占空比是0~96%，此時8腳與11腳并聯，9腳與10腳并聯，可獲得500mA的驅動電流

494的13腳接基準5V，輸出兩路脈沖互為反相的180度，每1路的占空比是0~45%之間，每1路的驅動電流是250mA

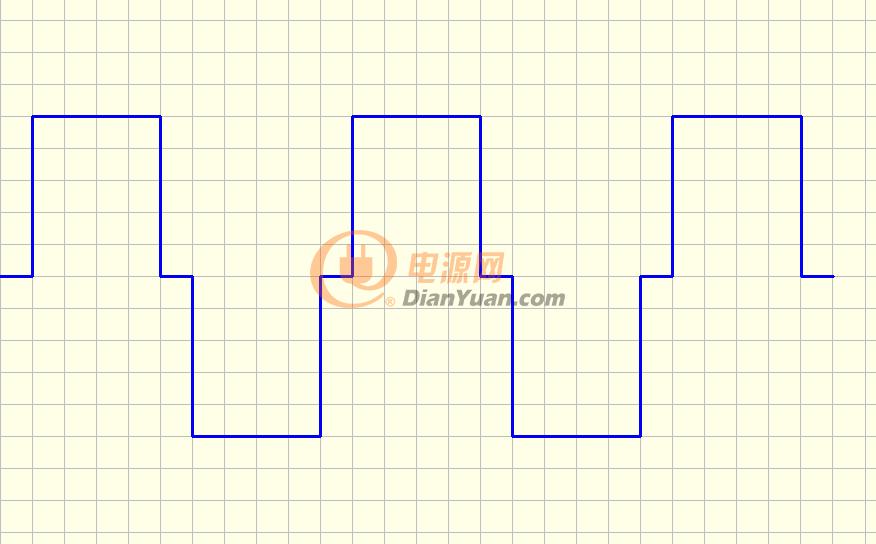

 交替導通的輸出波形如下圖（494做的開關電源的變壓器工作波形圖）

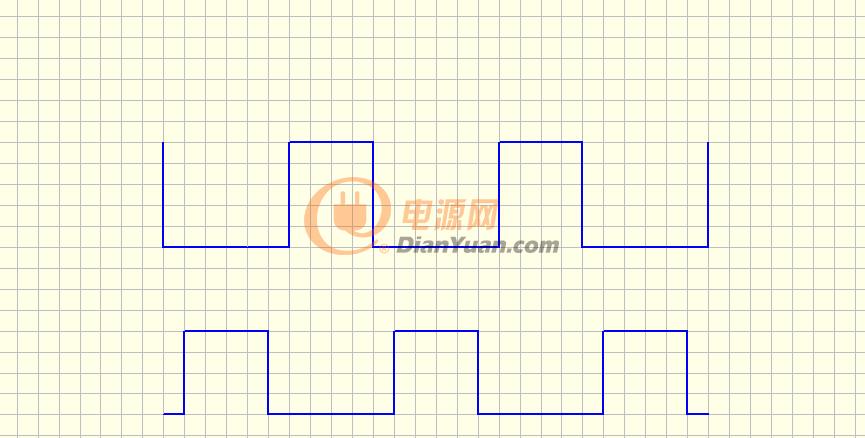

8腳和11腳波形圖是這樣的，

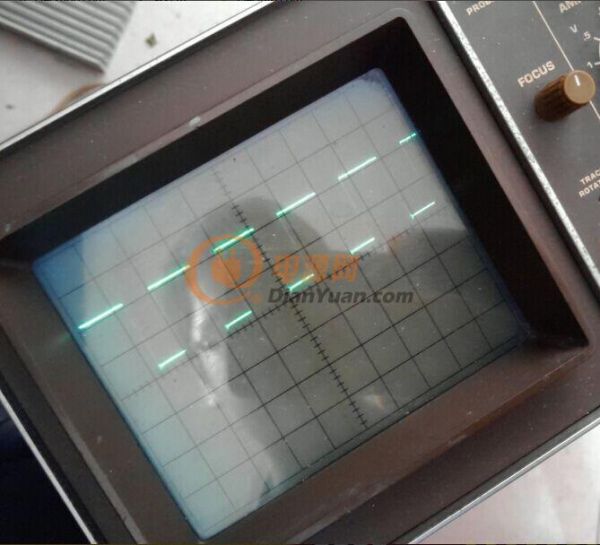

帖子的電路圖是集電極輸出的，輸出信號反相一次了，推挽交替導通的脈沖占空比45%，反相后變成了55%的占空比了。不知道是否正確，我示波器測試是這樣的。

認真地看了規格書，PIN13，14接在一起的時候是不可能同時截止的，只有某些時刻導通！！請認真的想想一下！
