概述

QX2303系列產品是一種高效率、低紋波、工作頻率高的PFM升壓DC-DC變換器。

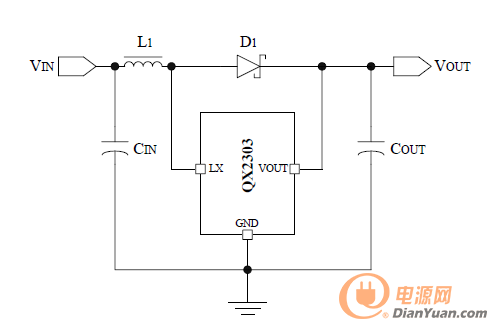

QX2303系列產品僅需要四個外圍元器件，就可完成將低輸入的電池電壓變換升壓到所需的工作電壓，非常適合于便攜式1～4節普通電池應用的場合。

電路采用了高性能、低功耗的參考電壓電路結構，同時在生產中引入修正技術，保證了輸出電壓的高輸出精度及低溫度漂移。輸出電壓精度優于±2.5%，最高效率可達89%。

QX2303系列產品總共有四種封裝形式：SOT23、SOT23-5、SOT89-3和TO-92。其中，SOT23-5封裝內置了EN使能端，可控制變換器的工作狀態，當EN使能端輸入為低電平時，芯片處于關斷省電狀態，功耗降至最小。

特點

?  最高工作頻率：300KHz

?  輸出電壓：2.5V~5.0V（步進 0.1V）

?  低起動電壓：0.8V(1mA)

?  輸出精度：優于±2.5%

?  最高效率：89%

?  輸出電流：大于300mA (Vi=2.5V，Vo=3.3V)

?  低紋波，低噪聲

?  只需四個外圍元件

應用領域

?  1～3個干電池的電子設備。

?  LED手電筒、LED燈、血壓計

?  電子詞典、汽車防盜器、充電器、VCR、PDA等手持電子設備
