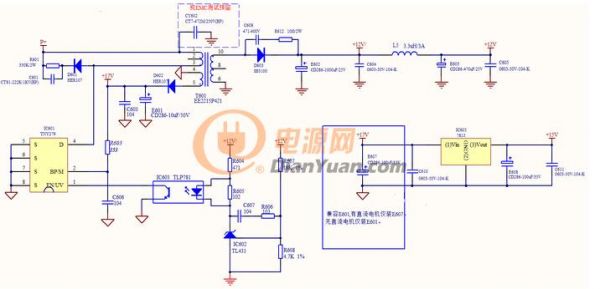

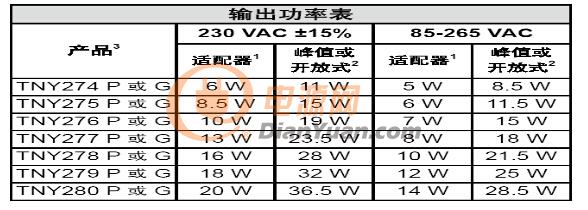

使用TinySwitch-III (TNY279)的2路輸出15W開關電源電路如上圖所示。其中12V作為主輸出，17V作為輔助輸出。交流輸入寬范圍為：85～264V，總輸出功率15W。 4.2、IC601：電源控制IC，是開關電源的核心器件，TinySwitch-III提供了TNY274~TNY280共7個不同功率的型號，可以根據不同的使用條件選擇不同型號，選型表如下：
D601、R601、C601構成DRC吸收回路，將漏極的漏感關斷電壓控制在安全范圍，D選用快速二極管或超快速二極管，R選用68~330kΩ/2W金屬氧化膜電阻，C選用1kV/222高壓瓷片電容/薄膜電容。
R603用于限制外部供電電流，為了提高電源的效率，IC可選擇外部供電方式，供電電流Ibp由下等式計算： Ibp=（VCC-5.85V）/R603
注：VCC：供電繞組電壓，5.85V為BP/M引腳內部穩壓源的穩壓值。

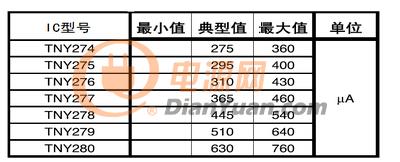

供電電流Ibp需要滿足下列要求： 1、為了保證IC不從漏極吸收電流，Ibp要大于漏極供電電流，漏極供電電流如下表所示：
需要保證在Ibp在最惡劣情況需要小于BP/M腳關斷電流：4mA。否則IC將會關斷，直到BP/M腳電壓下降到4.9V以下才能恢復。R607、R608構成電壓取樣電路，將12V電源的電壓變化反饋給控制端，該取樣電路直接決定輸出電壓的電壓值，TL431的參考電壓為2.495 V，輸出電壓： V12V=2.495*（R607+R608）/ R608 通常選取流過R608的電流是TL431參考端電流的100倍，所以R608的值可以選2~10kΩ的阻值，如對待機功耗有特別要求，電阻可以取較大的阻值。R608確定后，R607則可以由上等式確定。
