光耦板，IGBT專用 ，可以獨立供電可以增加負壓也可以自舉，電路圖晚點在上
迷你小型板，SPWM芯片采用SSOT20的，尺寸要小些，但是性能不減，功能一樣17個引腳完美兼容
帶市電切換板，可以做UPS無縫切換，前17腳兼容 多出18 ，繼電器控制切換，19默認和18腳一樣 ，可以更改，20——GND

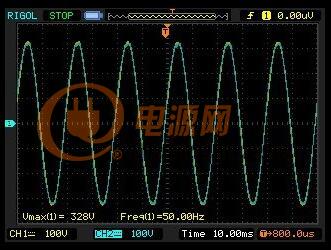

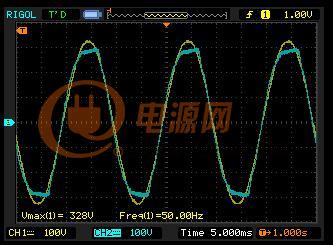

測試切換波形如下

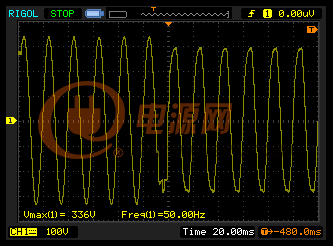

市電掉電切換到逆變器波形一

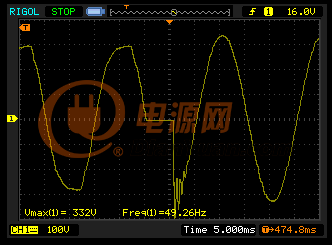

市電掉電切換到逆變器波形二

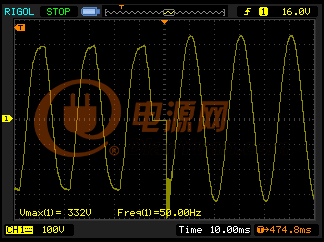

市電恢復切換到市電波形
關于鎖相其實很容易 ，關鍵是要讓逆變器波形和市電波形選擇在0點時鎖相，如果強制性讓SPWM數組回到0相位，這是不可取的，如果這時數組已經跑到30度以上了這時強制性歸0將會引起很大的干擾甚至電流過大沖擊到MOS，但是燒壞管的可能性不大，不過還是比較危險的
首先把SPWM引腳初始化了
Void LED_GPIO_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
/*開啟GPIOB的外設時鐘*/
RCC_AHBPeriphClockCmd( RCC_AHBPeriph_GPIOB, ENABLE);
/*選擇要控制的GPIOB引腳*/
GPIO_InitStructure.GPIO_Pin = LED1|LED2|LED3;
/*設置要控制的GPIOB引腳為輸出模式*
/GPIO_InitStructure.GPIO_Mode=GPIO_Mode_OUT;
/*設置引腳速率為50MHz */
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; /*設置引腳模式為通用推挽輸出*/
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
/*設置引腳模式為無上下拉*/
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
/*調用庫函數，初始化GPIOB*/
GPIO_Init(LEDPort, &GPIO_InitStructure);
/* 關閉所有SPWMIO */
GPIO_SetBits(SPWMPort, SPWM1|SPWM2|LEDOUT);
}
