LLC炸機，求大神入住

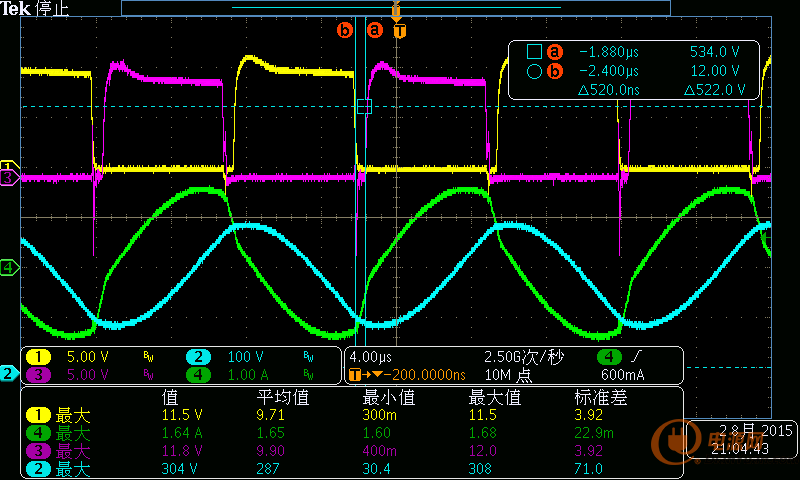

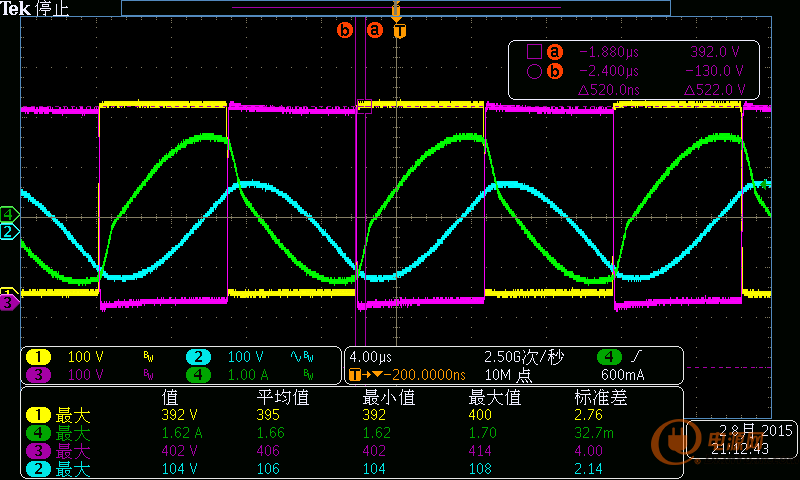

最近在做三款TV電源，PFC+FLYBACK+LLC,送樣和EMI測試都很順利，現在試產老化炸機，真是日了狗了，現在功率最大的一款炸LLC的MOS，波形什么的都很正常，話不多說，上圖片，我用的LED的IC是UCC25710，求大神解讀。
全部回復(223)
正序查看
倒序查看
@真武閣

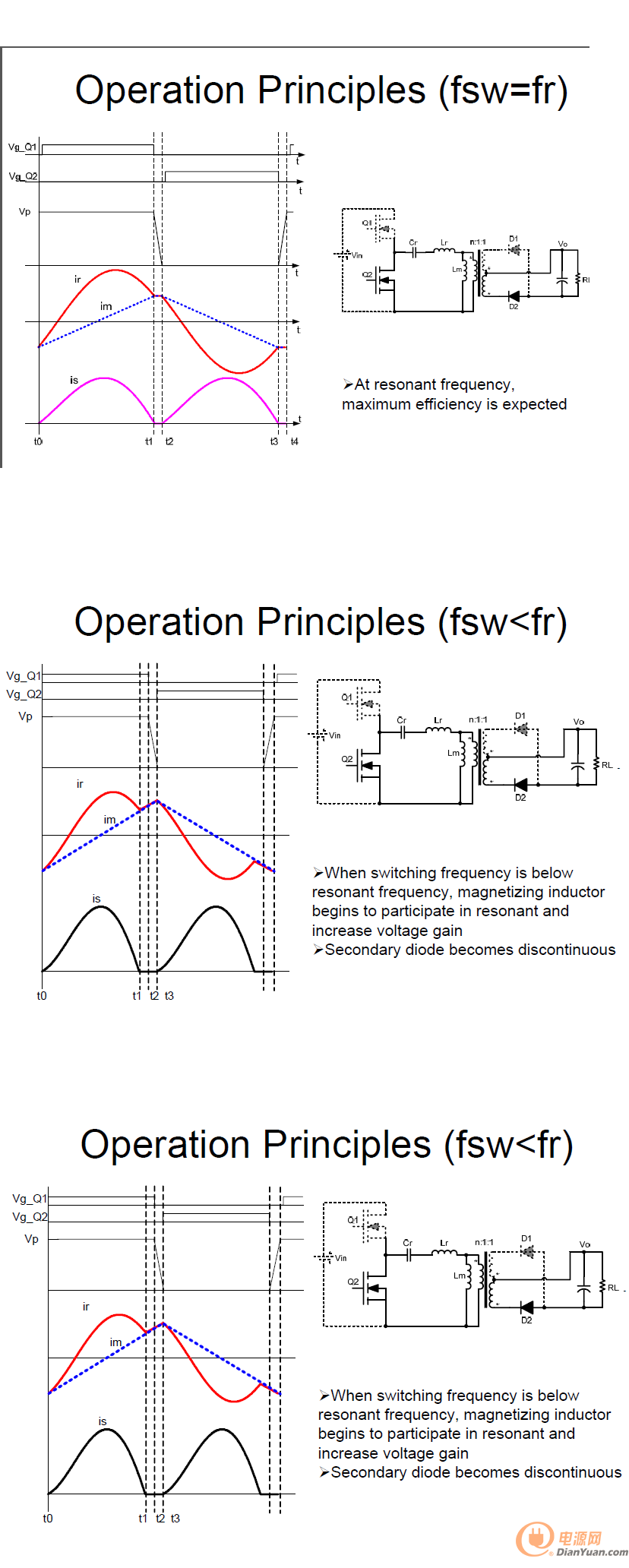

借用斜陽古道大俠的資料，你的情形屬于開關頻率大于諧振頻率，但離得太遠[圖片] 一個實際案例[圖片]
還是讓我來回答這個技術問題吧，你的諧振參數沒有選擇好，是電容偏大電感偏小了，所以，是陡電流下降的，應當滿載接近正弦波電流，這個參數的問題是什么呢，如果頻率一高，調制占空比，就會產生非常大的電流硬關斷了，這個時候本身不大安全，管子如何損壞的呢，本身什么溫度太高，其實，溫度并不高就有可能損壞了，這個是由于有產生米勒電容效應，導致上下兩個管共態導通引起的，其實，只是嚴重情況下，一定的客觀條件了，如果負載變化大，溫度一高，以及環路不是那么穩定，危險增大了，所以要損壞了。
我以前做llc多諧振是有一些經驗的，其實，米勒效應是由于DU/DT,DI/DT 大，通過DG負反饋產生了G的電位抖動誤導通，輕一些不會，重一點就可能損壞了。解決的辦法是，1，諧振參數選對，增大諧振電感，減小諧振電容，2，驅動上緩下陡，導通慢一點，關斷快一點，為什么呢，就是慢一點導通，米勒電容效應的共態導通的電流小了一些，不會那么大，如果發生也不會嚴重發生爆管現象了，2，電感大電容小了一些，關斷的電流比較小了，自然DI/DT小了，3，頻率變化不會那么大了，比較正弦波一些【滿載額定電壓，】，人家也分析了一半了，我補充比較完善一些。明天再補充一點。
0
回復
@zhangyiping
還是讓我來回答這個技術問題吧，你的諧振參數沒有選擇好，是電容偏大電感偏小了，所以，是陡電流下降的，應當滿載接近正弦波電流，這個參數的問題是什么呢，如果頻率一高，調制占空比，就會產生非常大的電流硬關斷了，這個時候本身不大安全，管子如何損壞的呢，本身什么溫度太高，其實，溫度并不高就有可能損壞了，這個是由于有產生米勒電容效應，導致上下兩個管共態導通引起的，其實，只是嚴重情況下，一定的客觀條件了，如果負載變化大，溫度一高，以及環路不是那么穩定，危險增大了，所以要損壞了。 我以前做llc多諧振是有一些經驗的，其實，米勒效應是由于DU/DT,DI/DT大，通過DG負反饋產生了G的電位抖動誤導通，輕一些不會，重一點就可能損壞了。解決的辦法是，1，諧振參數選對，增大諧振電感，減小諧振電容，2，驅動上緩下陡，導通慢一點，關斷快一點，為什么呢，就是慢一點導通，米勒電容效應的共態導通的電流小了一些，不會那么大，如果發生也不會嚴重發生爆管現象了，2，電感大電容小了一些，關斷的電流比較小了，自然DI/DT小了，3，頻率變化不會那么大了，比較正弦波一些【滿載額定電壓，】，人家也分析了一半了，我補充比較完善一些。明天再補充一點。
樓主的驅動波形都沒顯示有米勒效應
0
回復
@zhangyiping

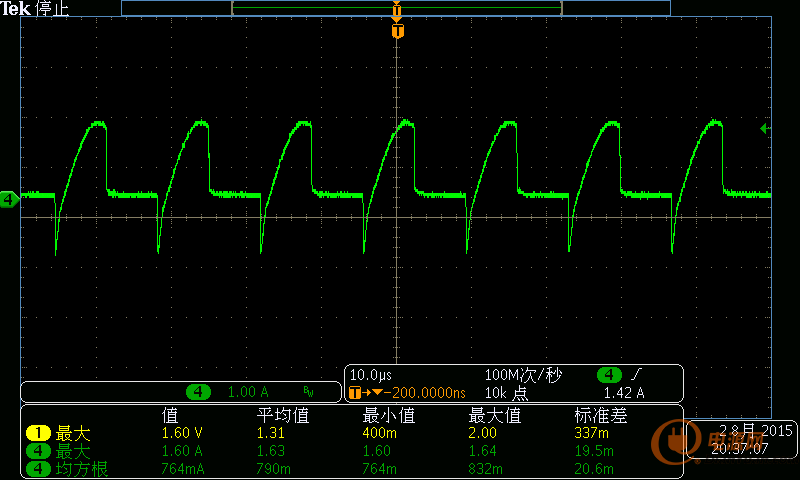

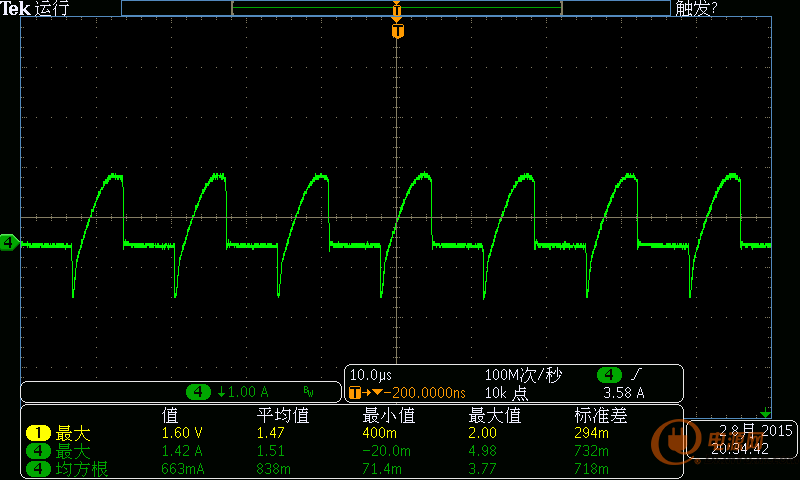

是的，實現0壓導通是沒有平臺，不知道最上面和下面的兩個刀狀的波形應該是電流波形吧，這個硬關斷了。什么情況下容易爆管的呢，調頻死區時間始終非常短，一旦占空比調制，大電流關斷，如果環路不是那么穩定，就有可能出現，重要的是，這里明顯的LLC選擇參數不合理，就是諧振電感小諧振電容大，應當調整一下。以前我做LLC多諧振的是用3525做的，就是兩倍頻率調頻，兩倍到三倍調調頻與占空比同時進行，到三倍為0了。不知道你的用什么芯片做的LLC電源。
這個方案用的是UCC25710 是TI的 恩，這兩個波形是上下管的電流波形。我現在感量是1.2MH，漏感265UH,諧振電容是333 。增益大概在0.9，可否說下你的理想參數參考下
呵呵，我之前有5款機型用的是SG3525做的TV的背光，LED短路時候諧振MOS的電流尖峰有點大哦，弄了很久都沒有搞下來，但是已經量產了很多，也沒有出什么問題，這個IC比SG3525好用多了。
0
回復
@zhangyiping
還是讓我來回答這個技術問題吧，你的諧振參數沒有選擇好，是電容偏大電感偏小了，所以，是陡電流下降的，應當滿載接近正弦波電流，這個參數的問題是什么呢，如果頻率一高，調制占空比，就會產生非常大的電流硬關斷了，這個時候本身不大安全，管子如何損壞的呢，本身什么溫度太高，其實，溫度并不高就有可能損壞了，這個是由于有產生米勒電容效應，導致上下兩個管共態導通引起的，其實，只是嚴重情況下，一定的客觀條件了，如果負載變化大，溫度一高，以及環路不是那么穩定，危險增大了，所以要損壞了。 我以前做llc多諧振是有一些經驗的，其實，米勒效應是由于DU/DT,DI/DT大，通過DG負反饋產生了G的電位抖動誤導通，輕一些不會，重一點就可能損壞了。解決的辦法是，1，諧振參數選對，增大諧振電感，減小諧振電容，2，驅動上緩下陡，導通慢一點，關斷快一點，為什么呢，就是慢一點導通，米勒電容效應的共態導通的電流小了一些，不會那么大，如果發生也不會嚴重發生爆管現象了，2，電感大電容小了一些，關斷的電流比較小了，自然DI/DT小了，3，頻率變化不會那么大了，比較正弦波一些【滿載額定電壓，】，人家也分析了一半了，我補充比較完善一些。明天再補充一點。
謝謝你的分析哦，我好好看看，說實話，有些真的不太理解我去年畢業的，今年剛好工作一年，經驗欠缺。
我去年畢業的，今年剛好工作一年，經驗欠缺。 0
回復
已經被添加到社區經典圖庫嘍
http://www.laiyangyintong.cn/bbs/classic/
http://www.laiyangyintong.cn/bbs/classic/
0
回復
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.laiyangyintong.cn/bbs/classic/
你上面的參數，兩個電感的比值265/1200是4,5倍多了，LLC的一般是3倍左右，為什么呢，倍數多的話的頻率變化范圍是比較大的，偏離諧振頻率更多的話，就是你上面的顯示的那種刀狀的電流波形了。不知道你的額定輸出功率是多少，因為，這個涉及品質因數的問題，這個要合理。
我是習慣用3525的，太熟悉了，也比較靈活，抗干擾能力強，估計很多人的撒這么做的，新的芯片往往不熟，6599的沒有占空比可調的，如果有PFC的問題不大，往往沒有PFC的，這樣就間歇振蕩紋波大，有沖擊，不均勻了，而3525 的可以形成2倍頻率開始一邊變頻率一邊變脈寬，到了3倍的時候，占空比就到了0 了，非常好控制，而且穩定。LLC的三倍變化范圍就是LLC兩個了的倍數是3 了，如果你這里的4.5倍頻率的變化范圍是4.5倍了，比如，諧振頻率是55千赫，最高頻率應當是248,千赫，3525是不允許工作在這么高頻率的，會發熱嚴重的。如果3倍是165千赫，最高就沒有問題了，是不是。LLC有很多學問，這個也就是為什么目前還有非常多的人搞不懂，就是這個技術的理解比較有難度，要多多實踐，這樣可以增強理解了。
0
回復
@zhangyiping
你上面的參數，兩個電感的比值265/1200是4,5倍多了，LLC的一般是3倍左右，為什么呢，倍數多的話的頻率變化范圍是比較大的，偏離諧振頻率更多的話，就是你上面的顯示的那種刀狀的電流波形了。不知道你的額定輸出功率是多少，因為，這個涉及品質因數的問題，這個要合理。 我是習慣用3525的，太熟悉了，也比較靈活，抗干擾能力強，估計很多人的撒這么做的，新的芯片往往不熟，6599的沒有占空比可調的，如果有PFC的問題不大，往往沒有PFC的，這樣就間歇振蕩紋波大，有沖擊，不均勻了，而3525的可以形成2倍頻率開始一邊變頻率一邊變脈寬，到了3倍的時候，占空比就到了0了，非常好控制，而且穩定。LLC的三倍變化范圍就是LLC兩個了的倍數是3了，如果你這里的4.5倍頻率的變化范圍是4.5倍了，比如，諧振頻率是55千赫，最高頻率應當是248,千赫，3525是不允許工作在這么高頻率的，會發熱嚴重的。如果3倍是165千赫，最高就沒有問題了，是不是。LLC有很多學問，這個也就是為什么目前還有非常多的人搞不懂，就是這個技術的理解比較有難度，要多多實踐，這樣可以增強理解了。
