電容能量問題分析

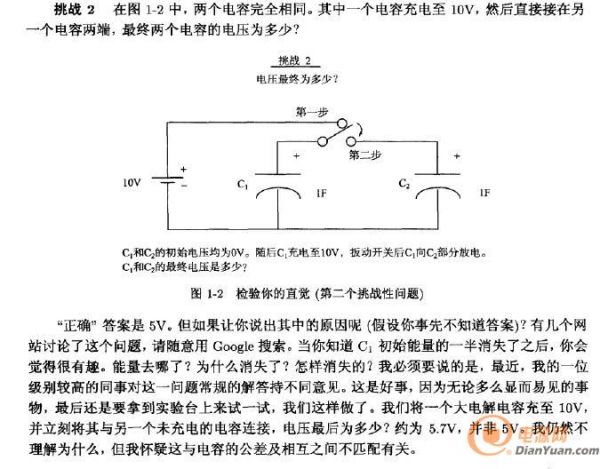

    之前看見有人發了電容能量的帖子，出于興趣和好奇，本人也動手仿真了一次。

捕獲1

兩個電容型號一樣，由于是非常理想的電容，所以串了一個1個電阻R1，電源是20V，仿真之后兩個電容確實是中間電壓10V，波形請看下圖

捕獲

不多說，這是兩個電容的電壓波形，下面看一下電流波形

捕獲11



這是R1兩端電壓波形，阻值是1歐，相當于電流波形。

那么電流、電壓，與時間的積分是否就是能量的損耗呢？請前輩們分析分析，發表一下看法。順便看看我的仿真是否合理。謝謝。（不斷學習中）





全部回復(12)
正序查看
倒序查看
2015-07-07 15:21

過來看看。。。。
0
回復
2015-07-07 15:27
@dxsmail
[圖片]過來看看。。。。
仿真不一定會得到正確的答案。。。。
0
回復
ke可可
LV.5
4
2015-07-07 16:14
@dxsmail
仿真不一定會得到正確的答案。。。。
嗯 肯定不準 不過電壓電流波形應該比較接近吧 你有什么什么好的方法 比如讓仿真的器件稍微接近實際的器件
0
回復
wheelzhou
LV.9
5
2015-07-08 16:53
@ke可可
嗯肯定不準不過電壓電流波形應該比較接近吧你有什么什么好的方法比如讓仿真的器件稍微接近實際的器件
multisim 仿真不一定站得住腳
0
回復
ww_ww
LV.2
6
2015-07-08 22:01
ke可可
LV.5
7
2015-07-08 22:22
@ww_ww
http://www.laiyangyintong.cn/bbs/1512353.html19帖

恩，電阻是電容電阻？實驗中包括其他嗎？

0
回復
ww_ww
LV.2
8
2015-07-09 00:33
@ke可可
恩，電阻是電容電阻？實驗中包括其他嗎？
R是指整個回路的所有電阻總和
0
回復
ke可可
LV.5
9
2015-07-09 07:15
@ww_ww
R是指整個回路的所有電阻總和
那你看我那個電阻加得合理嗎？哪些地方還應該加點電阻才能使模擬的稍微接近點實際
0
回復
ww_ww
LV.2
10
2015-07-09 13:23
@ke可可
那你看我那個電阻加得合理嗎？哪些地方還應該加點電阻才能使模擬的稍微接近點實際

這樣仿真還存在倆個疑問

1.電阻所消耗的能量是否與其阻值大小有關，所以不能說明實驗有普遍性

2.電阻所消耗的能量是否與總損耗值是否相等，所以不能證明只有電阻消耗能量

0
回復
2015-07-11 19:38
有示波器真好啊   方便的很啊
0
回復
ke可可
LV.5
12
2015-07-11 21:44
@鳳凰息梧桐
有示波器真好啊 方便的很啊
不是  這是仿真軟件
0
回復
dinbo1
LV.2
13
2015-07-14 20:14
電量守恒法則就得出來了，Q=CV，就像一個杯子的水倒了一半到另一個杯子，兩個杯子的水就沒有壓差了，就是相同水壓，中間串的電阻損耗的能量就是，1/2*C*V1^2-1/2*C*(V1/2)^2
0
