在經過了電路板制作及理論知識的學習后，現在來為大家介紹一塊設計軟件——WEBENCH。
WEBENCH是一款功能非常強大的在線設計和仿真工具，可以對電源、LED、放大器、濾波器、音頻、接口、無線以及信號路徑進行設計與仿真。
萌萌老師將以學習套件為例，講解如何利用WEBENCH實現LM3485的電路設計。
使用步驟
Step 1 注冊會員
點擊設計頁面https://www.ti.com/myti/docs/accesseventaction.tsp?actionId=2205&lang=cn，注冊會員并完善信息
Step 2 參數設置頁面
這里邊提供多個選項，包括平常的開關電源，FPGA,傳感器和LED設計
下邊是單路輸出或多路輸出選項
這里以LM3485 的設計為例
（大家也可根據其他條件進行設置，選擇適應不同條件的電源解決方案進行設計）
設置條件參數：輸入電壓值為4.5-6V，輸出電壓為3V、1A，環境溫度30℃。
點擊“開始設計”按鈕，彈出此對話框，選擇“所有類型”
WEBENCH會根據輸入條件篩選出所有符合條件的IC，如下圖
大家可根據設計需求從不同“維度”下選擇最適宜的解決方案，如“體積最小，成本最小，效率最高”等等。這里用LM3485做例子，所以直接搜索即可。
Step 3 開啟設計
在這里我們需要找到LM3485，點擊“開啟設計”
系統將自動給您生成包括原理圖，BOM表等一切設計資料
Step 4 輸出文件

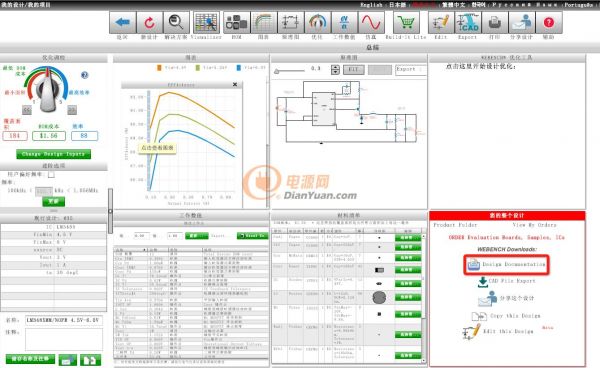

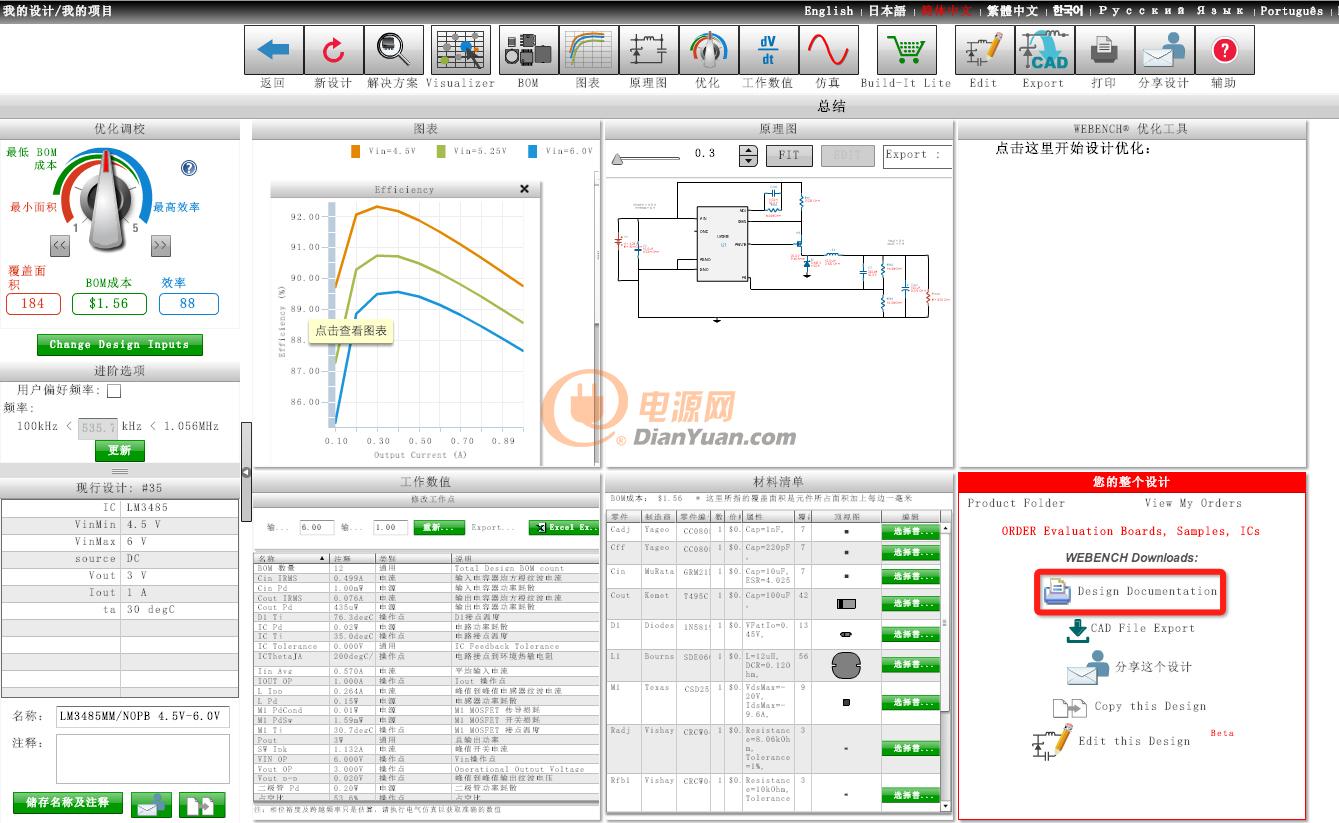

在頁面右下“您的整個設計”中可以選擇輸出文件資料，包括BOM，原理圖，工作圖表，工作數值等。
這里主要需要輸出兩個文件，設計報告和CAD工程文件。
<1>設計報告，另存到電腦即可，如下圖：
<2>CAD工程文件，這里輸出幾種咱常用的繪圖軟件格式的文件，方便咱們用繪圖軟件來打開
選擇一個常用的軟件然后點擊Export，出現以下界面
最后點擊Download file便可輸出一個壓縮文件
