最近閑下來了，做保護調試欠壓過壓，還有測試新機時要是有一個可調電源會方便很多。開關電源一直不是很放心，紋波大怕有干擾。以前是用用LM317做的穩壓可調，由于沒有過流調節和保護用起來心里也不穩當。所以一直想做一個可調恒流電源，以前也畫了板子準備了好長時間，由于事情忙就此擱下了。現在重新開始！
在網上留意了很久，選擇了一款經典電路：
這圖不錯，還帶了計算公式。我對這個圖也作了改動：
1.輔助電源用+-12V，用7812和7912
2.舍棄6.2V基準電壓，采用更穩定的TL431的2.5V基準電壓
3.采用常用元件代替不常用的元件。D651B用13005，3DD9A用2SC5200，或是2N3055
4.由于基準電壓的改變，調節部分也作了相應改動電壓調節電位器用10K，運放2、3腳電壓鉗位5.1V穩壓管，改為0.7V正反并4148
5.恒流部分7腳的二極管采用發光二極管來顯示過恒流狀態，這樣很直觀。在調試調壓部分時先不裝這個發光二極管以便調節電壓
6.運放采用TL082，不要問為什么。我也是在網上看到別人說082要比358好，究竟怎么回事我也不驗證了。留給大驗證！
7.增加電壓跟隨切換電路來提高效率，減少發熱損耗

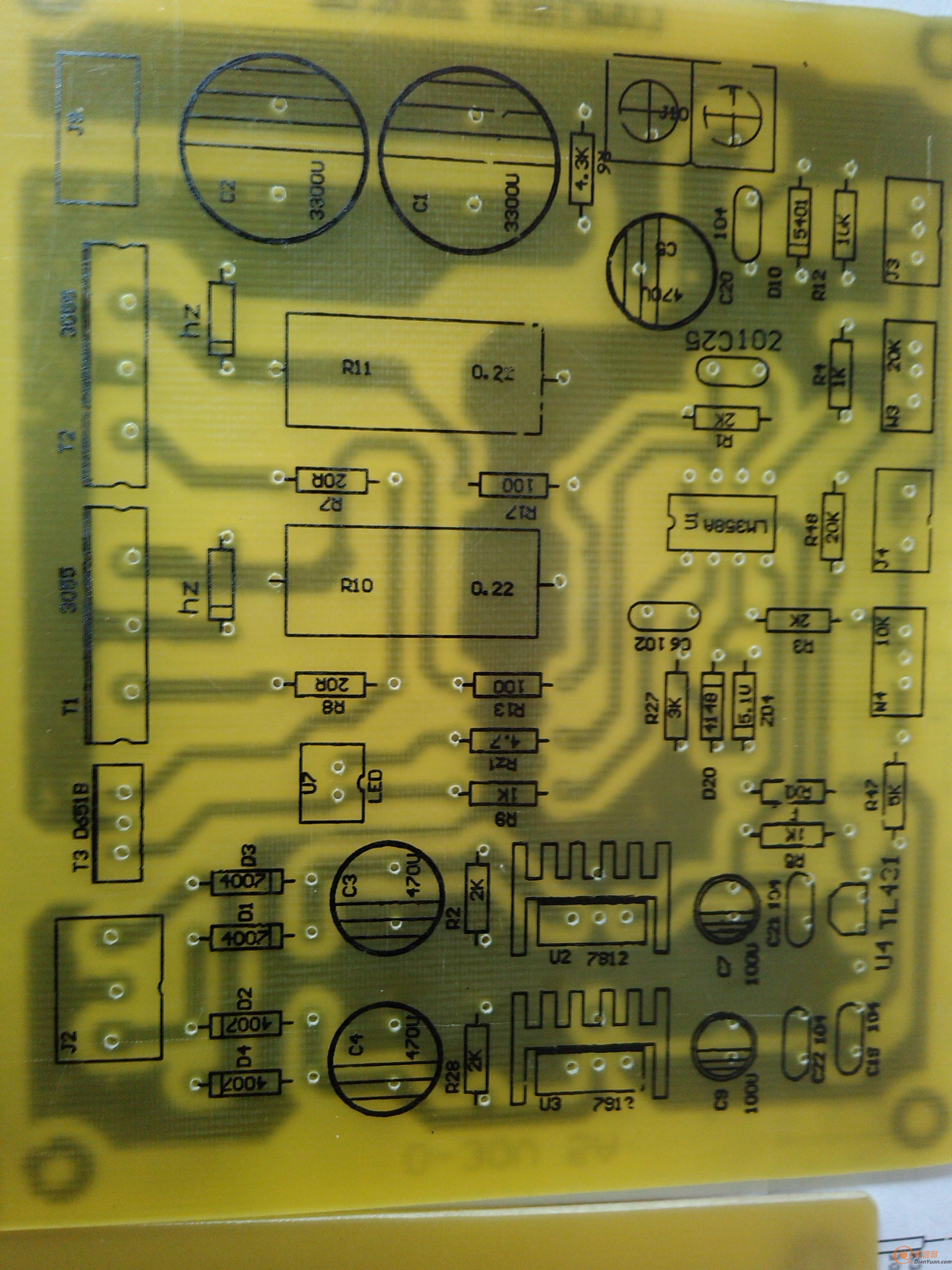

先畫板子，熱轉印，腐蝕、洗板、鉆孔、上松香過程辛苦....
裝上元件，邊裝邊按部分功能檢查調試
開始調試，0V起調
最高電壓只能調到27V
因為這個變壓器是以前做工頻逆變器用的好象是交流雙10V的樣子，整流后只有27V
調整電流
電流調試，比較不順利。過流顯示發光二極亮時，電壓不降反升，測5腳6腳電壓在正常值內。后來坐下靜靜一想，可能是發光二極管損壞或是裝反了。果不其然是發光二極管裝反了。更正后，電流粗調正常。由于買的表頭都沒有回，先只能粗調了，要精調得等大功率負載和電流表才行。
后來又有重大發現：電壓小數點后會慢慢向下跳動0.3-0.5V的樣子，換基準、換IC依然如此。后來，用熱風機吹吹發現又向上跑動0.7V-0.8V。不敢再靠近吹了，怕把電路吹壞了。用紙把各功能區分開吹，鎖定在基準電后的分壓上拉電阻的問題，甚至用手摸都能有跳動?？浚?..這是溫敏電阻的節奏。這個1/4W金膜電阻真是不行。看來想要穩壓精度要關照到各個細節，這點挺關鍵！

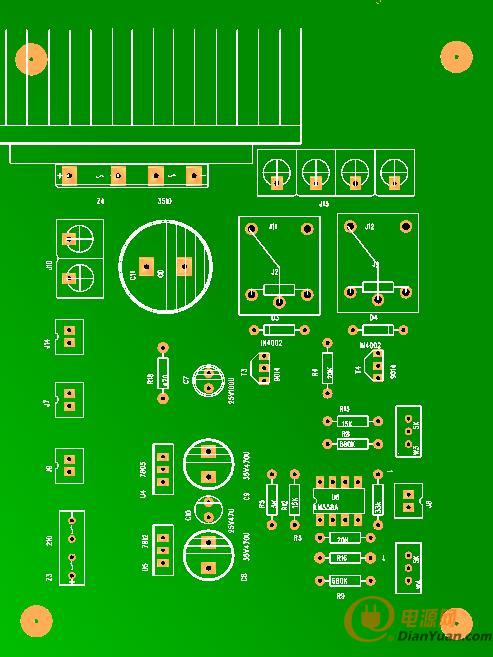

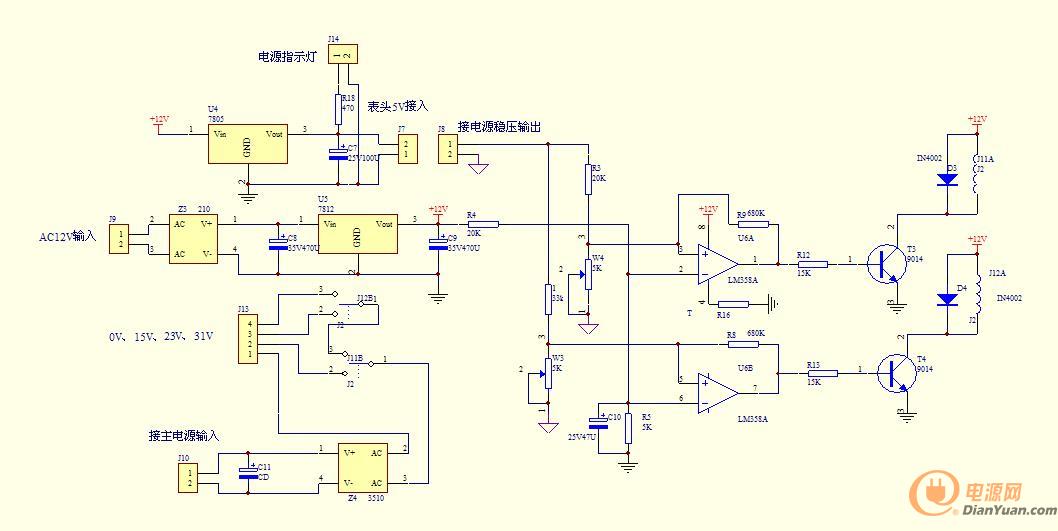

電壓跟隨切換電路
我自已畫的圖算的參數，大家看看電路和參數有沒有問題，歡迎提出建議
準備做板子試驗和調式了

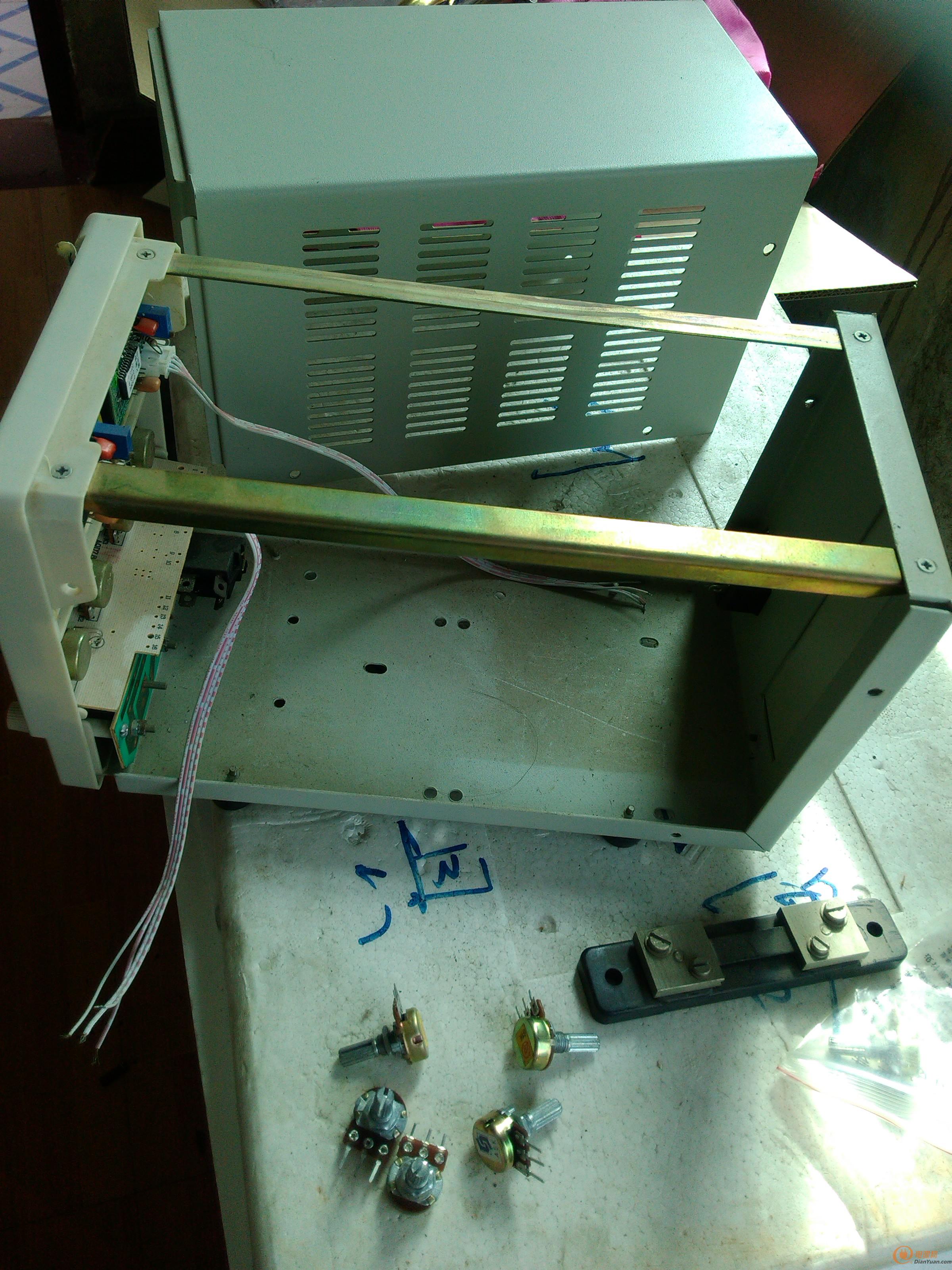

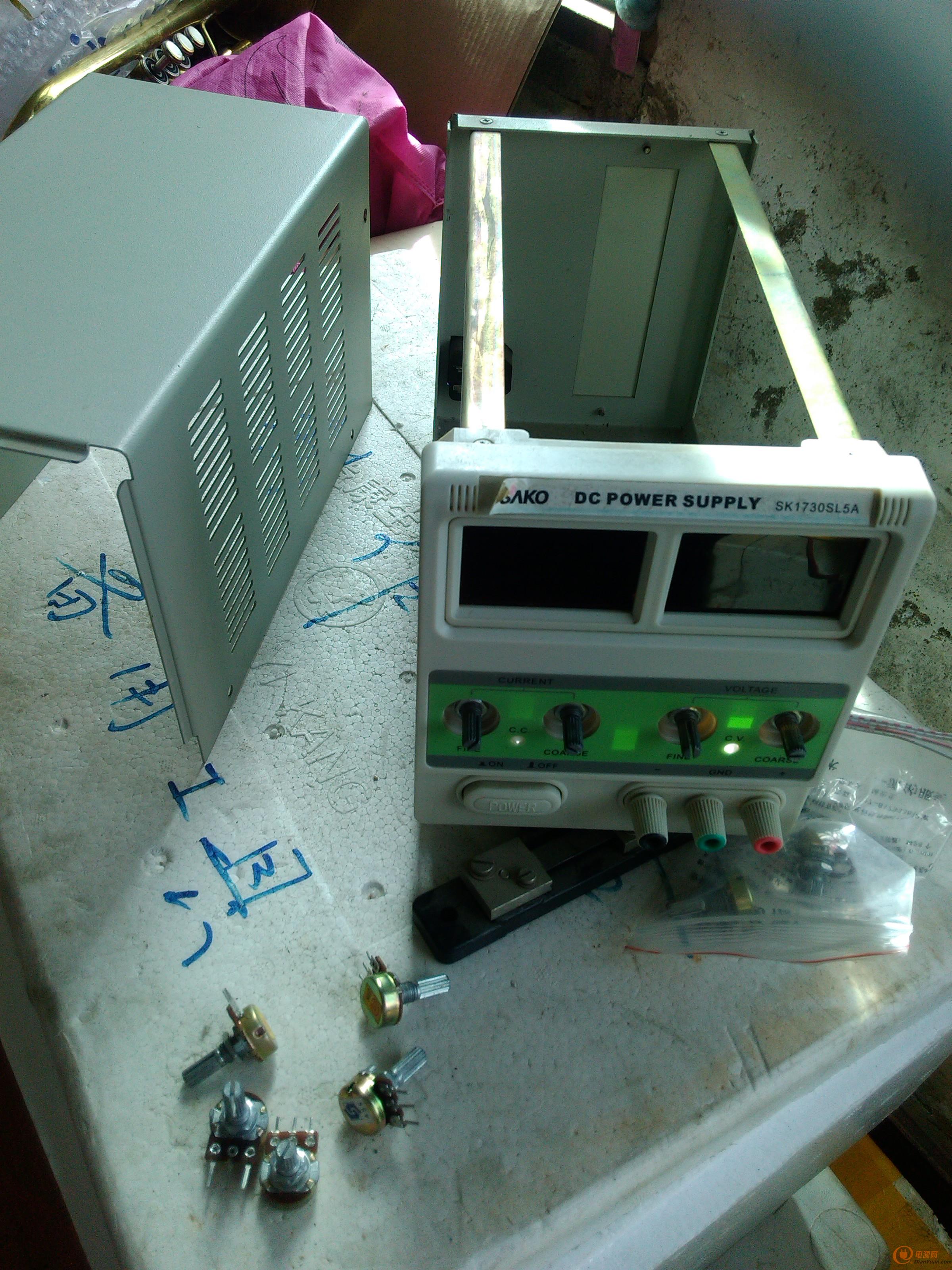

全新的穩壓可調電源外殼，蒙塵多年了

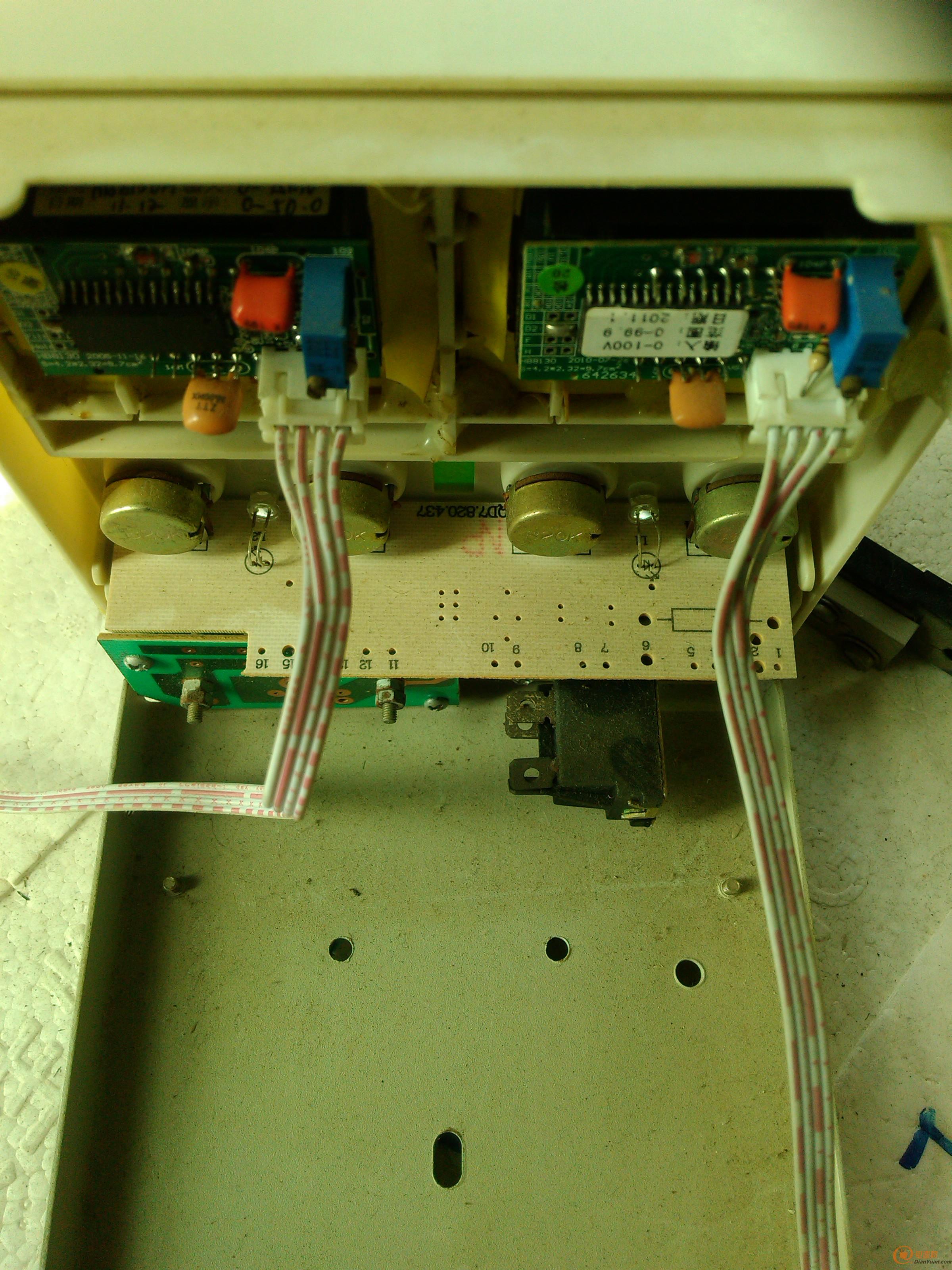

沒有一體表頭，只能用兩個獨立的表頭了

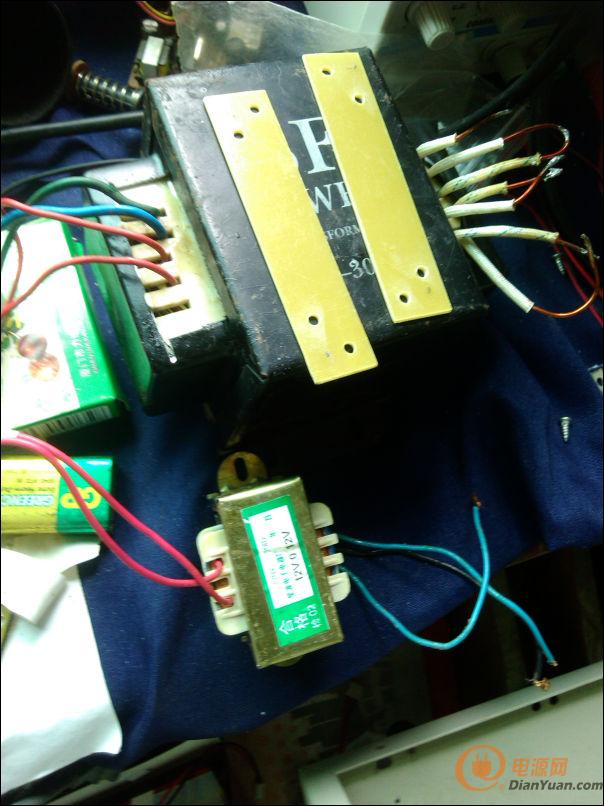

繼續把制作完成：由于需要減少大壓差損耗的問題，不得不重繞變壓器次級繞組一共有3V、9V、12V、18V、26V一共五個抽頭，實際只用了0V、12V、18V和26V四個抽頭
組裝前換原來買的電流表頭，以前買的是最大50A的表頭雖然我改了小數點和做了分流器，但是精度和靈敏度還是不滿意，所以棄用，買了一個藍色的電流表頭，安裝這個表頭也不容易，又得重新做一個外框才能固定在合適的位置

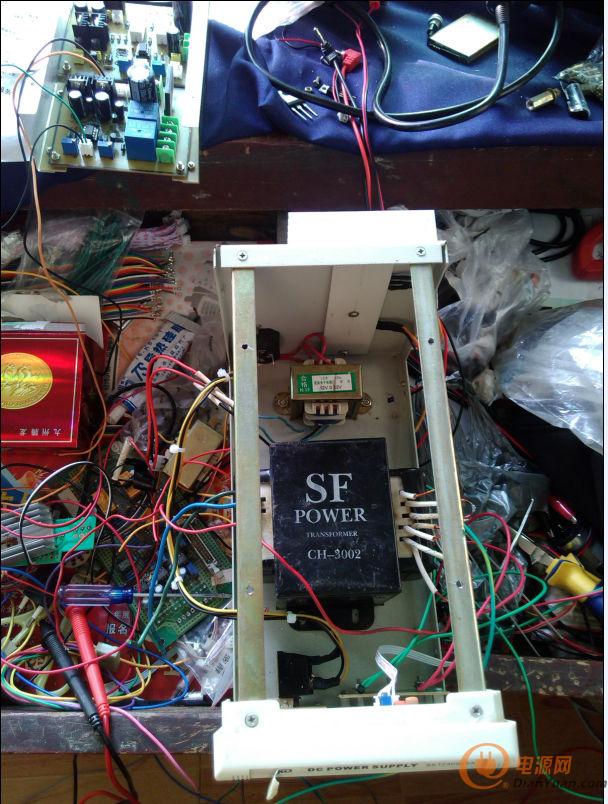

安裝調散熱器和整管搞成了隱藏式，用原來外殼罩住散熱器開孔的鐵片在反面壓住兩個2SC5200。變壓器：主變和輔助小變共用一個開關控制。各種連線，各種亂........

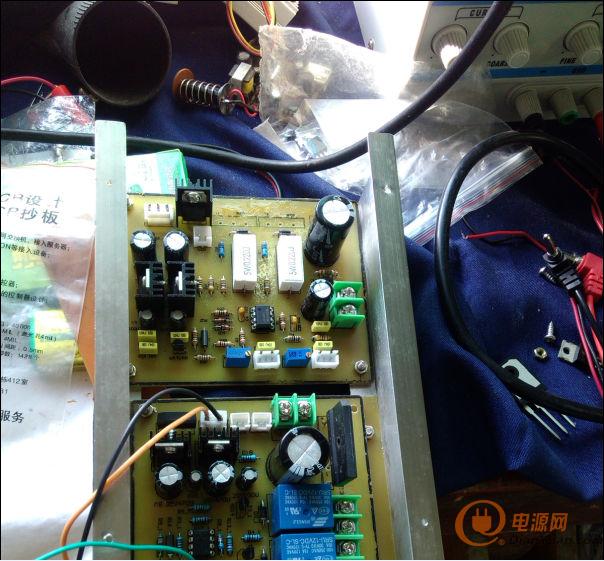

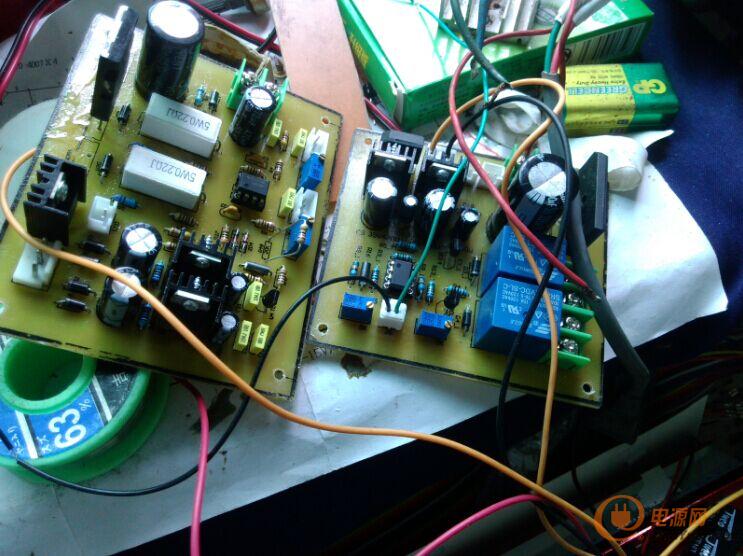

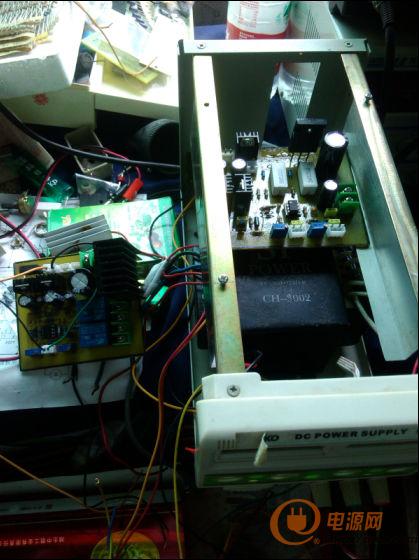

穩壓控制板和電壓跟隨切換板作安裝前最后的調試
里面空間有限，搞成了“二層樓”結構，為了固定好這第二層頗費了一番腦筋

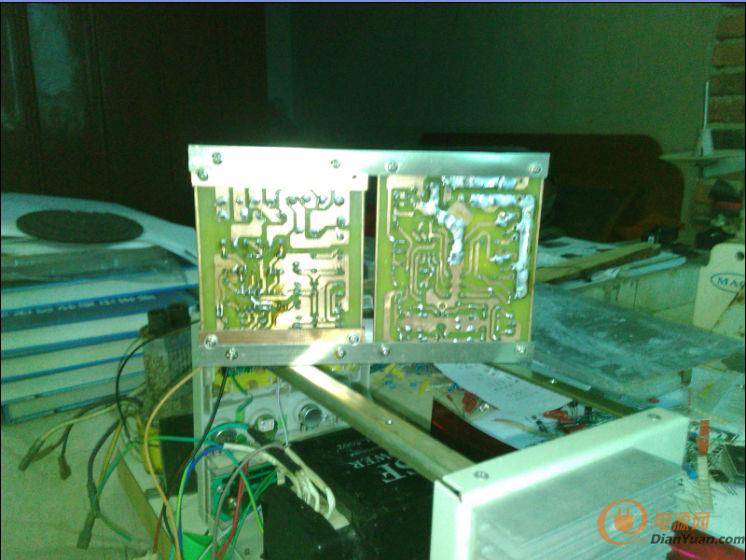

背面大電流線路要上錫，早知道是這個結構搞成一塊板子就好了，這是走一步看一步的結果

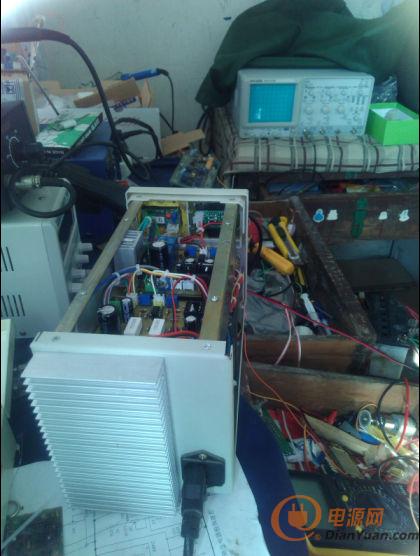

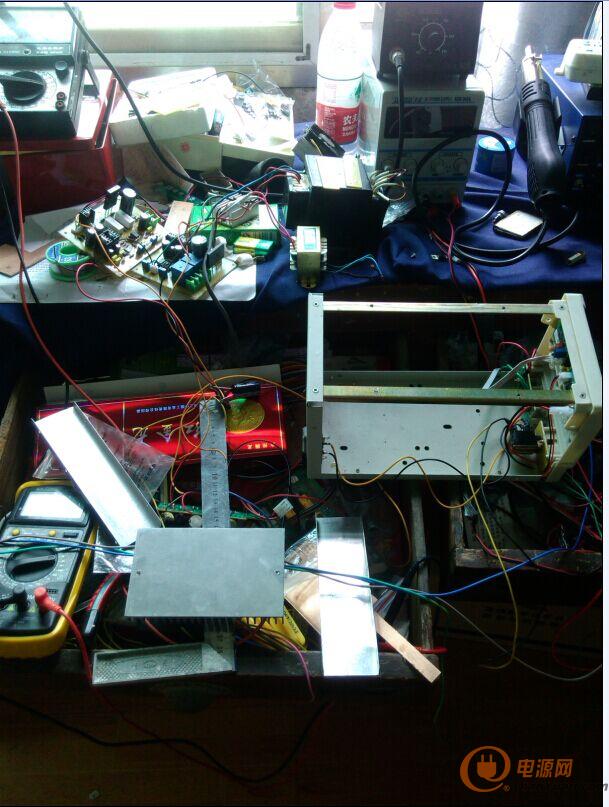

安裝中.....漫長的過程......
安裝完畢的樣子，線簡單的扎了一下，不是很規范但也不是很亂的那種

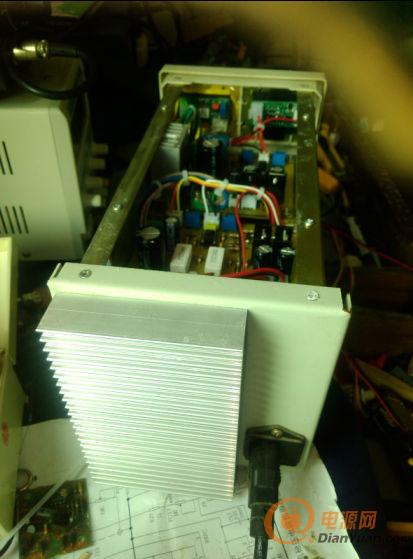

來一個背面照
通電測試：在通電試機過程中遇到了一系列的問題，都一一解決！
1.由于在穩壓板和切換板的輸入輸出端子沒有標正負極，嘿嘿把正負接反了，燒了反接保護二極管，又拆下來更換。為了安全起見連著保護調整管的兩個反并的二極管也一齊更換掉。
2.通電后發現不能上到30V最高22V。檢查交流26V輸入端無電壓，再打開套在抽頭與線連接處的絕緣黃臘管發現開焊。焊好再次通電可以到30V了，但是第二個切換繼電器在切換臨界點亂跳，拆下板子來檢查發現遲滯反饋電阻開焊.
3.發現帶不同大小的負載時會有0.2V到1V的壓降，用萬用表測量發現從輸出端子到接線端子再到負載電壓不同。作調整后電壓很穩定無加載掉電壓現象。得出結論：連線要盡可能粗和短，電壓表接線監測位置要合理。
4.帶載發現在電流1.5A以下時，電壓紋絲不動。但過了這個值電流越大電壓會掉幾伏。這個問題困繞了我好久，先以為是推動管推動能力不足，將MJE13005換成達林頓管TIP122故障依然。最后把目光指向兩個調整管，懷疑是上次正負極搞反了燒了管子。要拆管子麻煩透頂了，要把電源全部拆開才行。后來用簡單的逐個斷開調整管基極電阻方法作粗步檢查測試，發現調整管都是好的。最后靈光一現，是不是輸入壓差不夠大，導致大電流時穩壓失??？我設計的第一檔是12V交流輸入，而在直流13.8V以上才跳變到第二檔交流16V輸入造成的壓差過小，從而在大電流情況下有壓降存在，把轉換點往下調到9.6V，問題解決。
下面是帶載試驗：

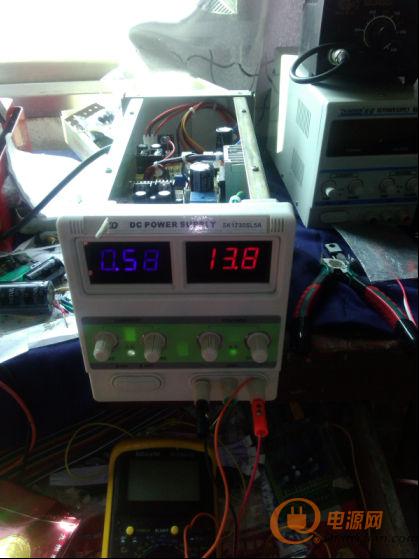

給一個修復的報廢摩托車電瓶充電。初始電流0.7A，26個小時電流還有0.58A看來這個電瓶沒得救了！變壓器、整流橋與調整管散器都是溫熱。
給一個新淘的車載CD機作電源試載。這個車機耗電量還真大，待機有0.77A，工作時在0.8A+到1.6A間跳變（音樂旋律有高有低，還沒有開到最大音量，喇叭也是用兩個小的），帶了一個多小時，電源沒有任何一外有明顯發熱現象，調整管散熱器還是冰涼的，3510整流橋微溫。
摩托車燈泡作負載，13.5V電流3.21A半個多小時，燈泡燒黑了，燈泡把手指也給燙了。散熱片溫度大概在40-45度的樣子。滿載沒有合適的負載，計劃給兩個75AH的大電池充電，不浪費一舉兩得。就這個測試結果，我可以把旁邊的兆信RXN305D給扔了。305D在0.3-.05A時要不了幾分鐘里面的風扇就會吵得嚇人。
做電源最后一關當然還得過示波器紋波這關了
有些沮喪了，紋波居然有點大5MV以上

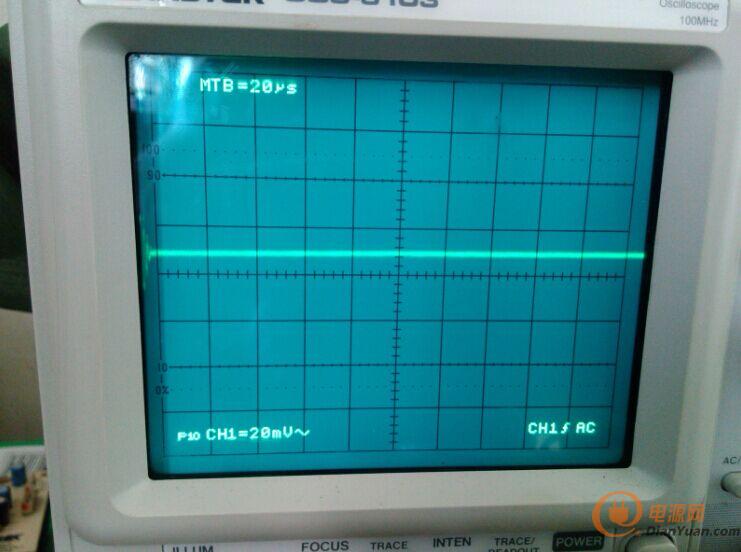

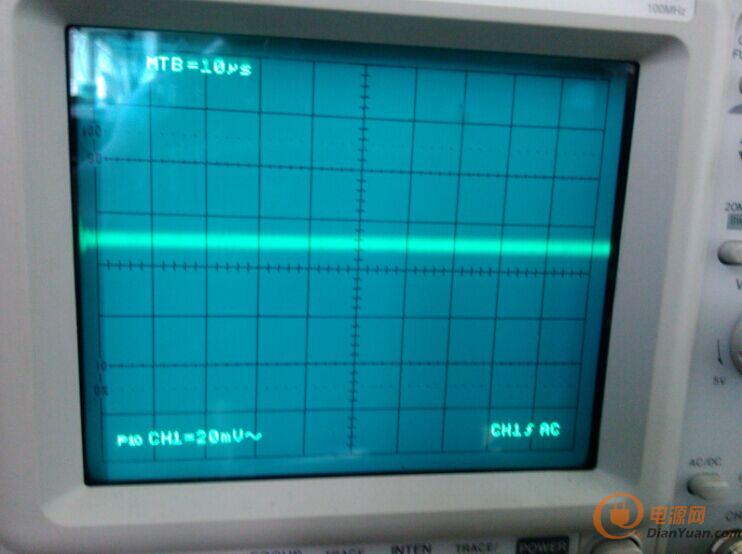

看隔壁的305D比這個強很多了。當然不能接受這個結果了，開始找原因。加大濾波電容量，用63V6800U大水塘竟然沒效果。低頻的不行，就加高頻的，并一個104后再看看，開心的笑了------很漂亮的一條線。

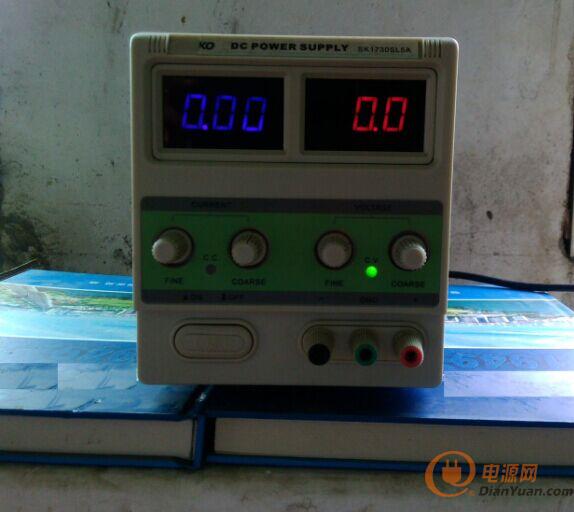

來一個正面照，最小0V

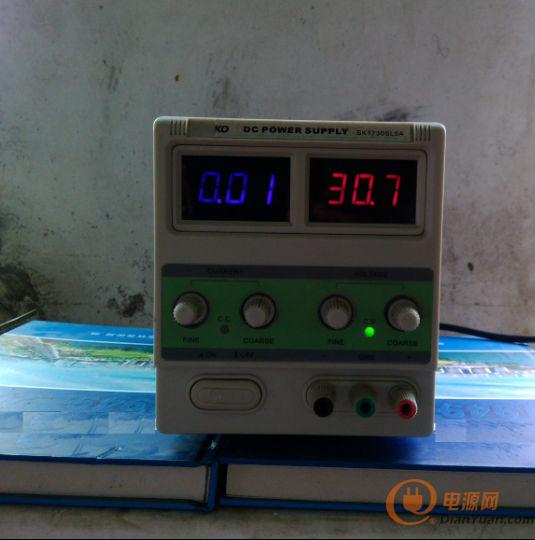

再來一個最大30.7V，不知為什么在12V左右和30V左右這兩個點會有10MA的數字，其它電壓都是0A。但是在帶載和預設時好象不影響，也不去究其原因了。

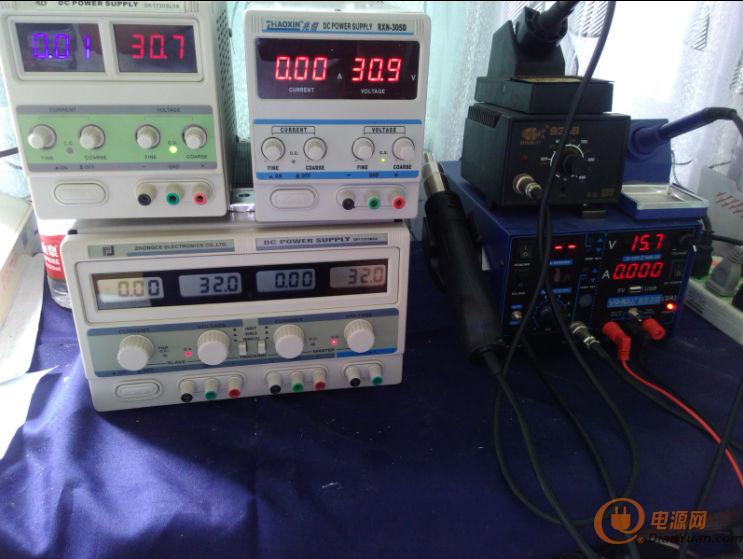

最后來一張我的線性電源全家福
到此，整個制作全部基本圓滿結束！
