1.方案名稱：BP3315

2.方案品牌：上海晶豐明源

3.方案簡介：

BP3315 是一款單級、帶有源功率因數校正的高精度原邊反饋LED 恒流控制芯片，適用于85Vac-265Vac全范圍輸入電壓的反激式隔離或升降壓型非隔離LED 恒流電源。BP3315 集成有源功率因數校正電路，可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式，功率MOS 管處于零電流開通狀態，開關損耗得以減小，同時變壓器的利用率也較高。BP3315 采用專有的電流采樣機制，工作于原邊反饋模式，無需次級反饋電路，即可實現高精度輸出恒流控制；BP3315 內部集成650V 功率MOSFET,只需要很少的外圍器件，節約了系統成本和體積，提高了系統的可靠性。BP3315 采用專利的線電壓和負載補償技術，可以達到優異的線電壓調整率和負載調整率。線電壓補償系數還可以通過外部元件靈活調整。BP3315 內置多重保護功能來加強系統可靠性，包括LED 開路保護、LED 短路保護、芯片供電過壓保護、欠壓保護、電流采樣電阻開路保護和逐周期限流等。所有的保護都具有自動重啟功能。另外，BP3315 具有過熱調節功能，在驅動電源過熱時減小輸出電流，以提高系統的可靠性。采用SOP8封裝

4.方案特點：

單級、有源功率因數校正，高PF 值，低THD? 原邊反饋恒流控制，無需次級反饋電路? 內置650V 功率MOSFET? ±3% LED 輸出電流精度? 優異的線電壓調整率和負載調整率? 電感電流臨界連續模式? 超低 (33uA) 啟動電流? FB 反饋電阻值高，功耗低? LED 開路/短路保護? 電流采樣電阻開路保護? 逐周期原邊電流限流? 芯片供電過壓/欠壓保護? 自動重啟功能? 過熱調節功能高功率因素（0.925@220Vac，滿載）? 高效率（84.4%@220Vac，滿載）? 高精度線性調整率（±0.6%@85Vac~265Vac，滿載）? 高精度負載調整率（±0.5%@220Vac，Vo：15.9~22.8V）? 具有多種保護功能，可靠性高? 體積小? 總元件數少，成本低? 通過EMI ，且有足夠余量

5.適用范圍：

GU10/E27 LED 球泡燈、射燈? LED PAR30、PAR38 燈? LED 日光燈? 其它LED 照明

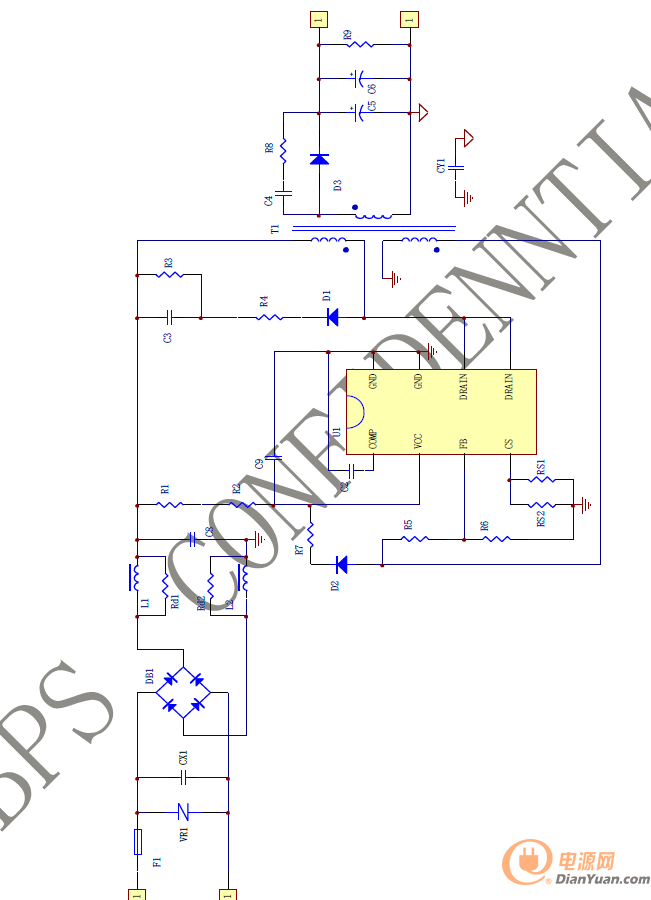

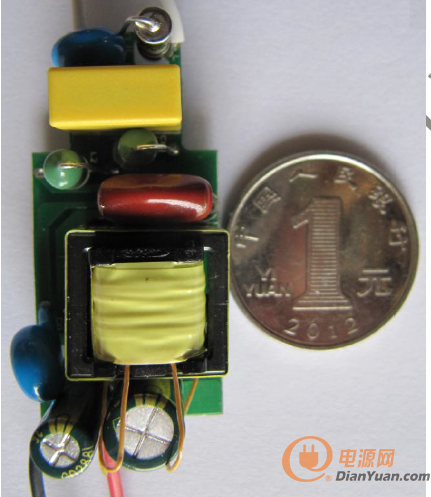

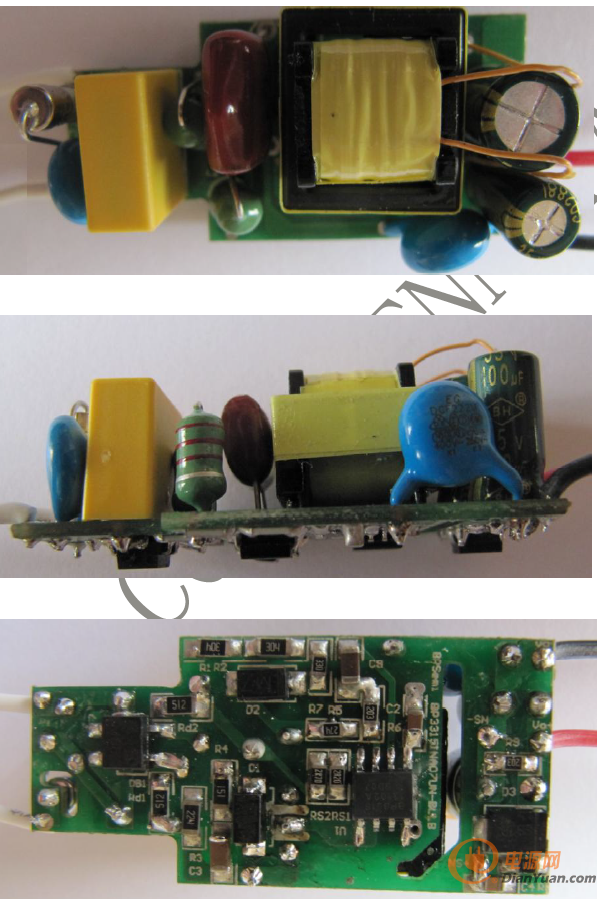

6.方案原理圖及實物圖：

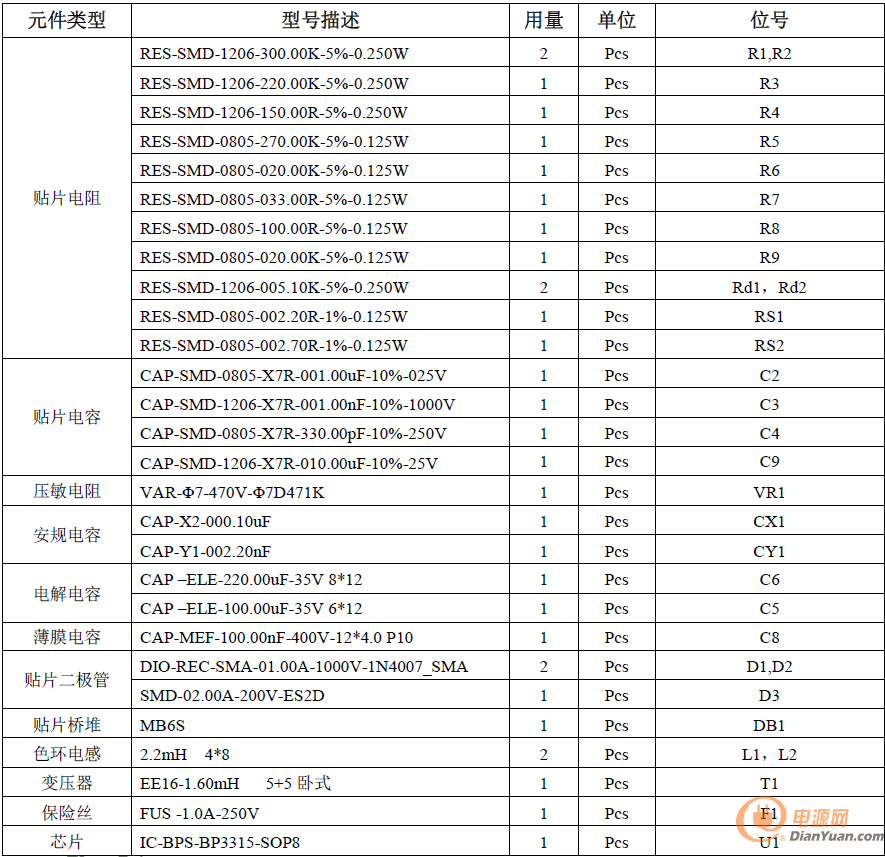

7.BOM清單：

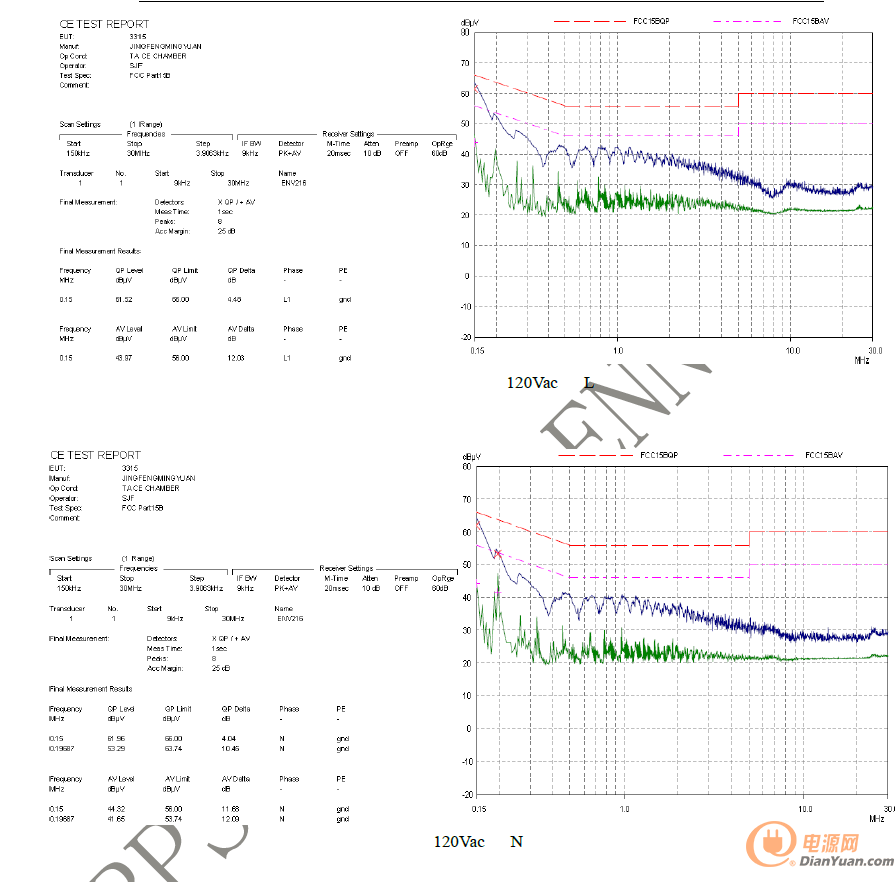

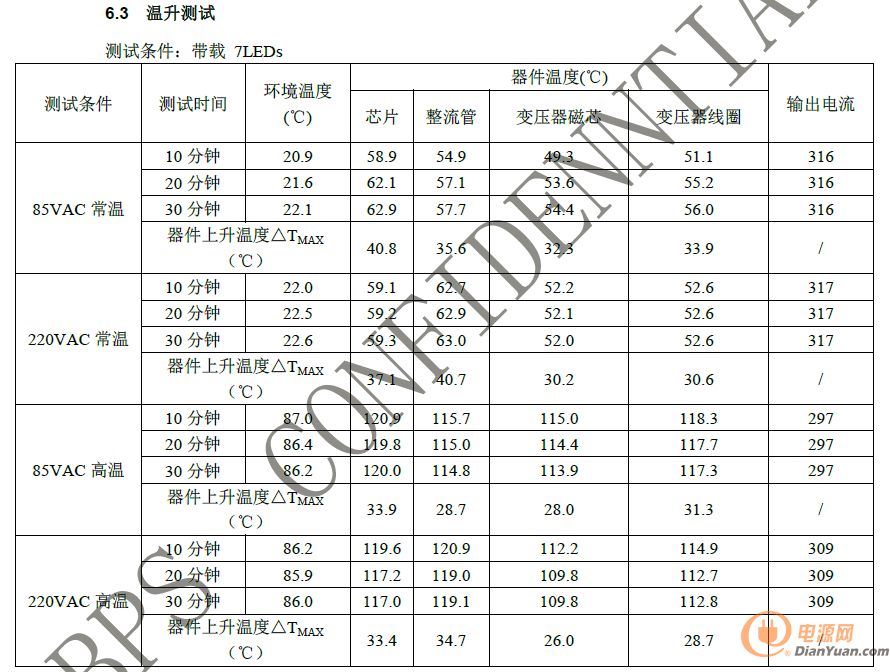

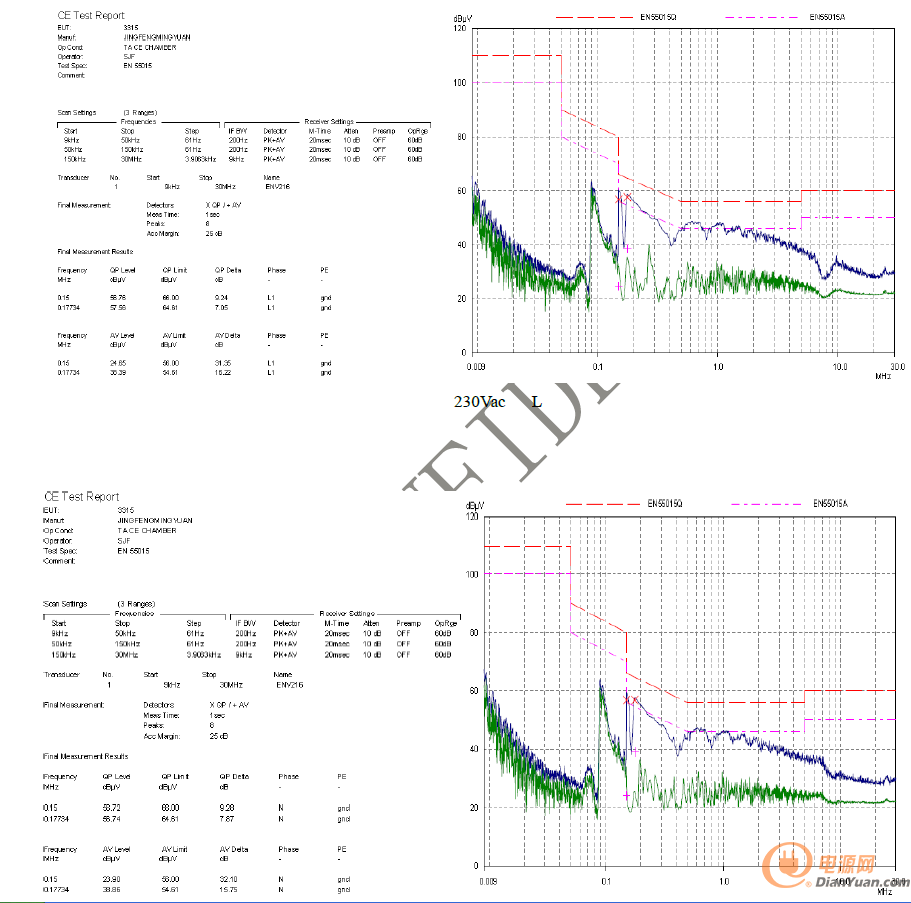

8.測試報告和數據：

9.聯系方式：

晶豐一級代理弘雷電子李工：18279005901，QQ：2355657199
