方案名稱：4開關16段高壓線性恒流LED驅動方案

品牌名稱：上海西晶

方案特點：

1. 高效率：97%
2. 高PFC：0.96
3. 高壓小電流，易實現大功率應用
4. 體積小
5. 成本低
6. 壽命長

規格：

    額定電壓：220Vac；

    額定電流：500mA；

    額定功率：110W

應用范圍：

    50W以上大功率LED應用

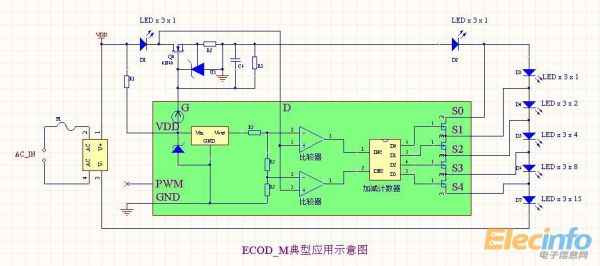

典型應用：

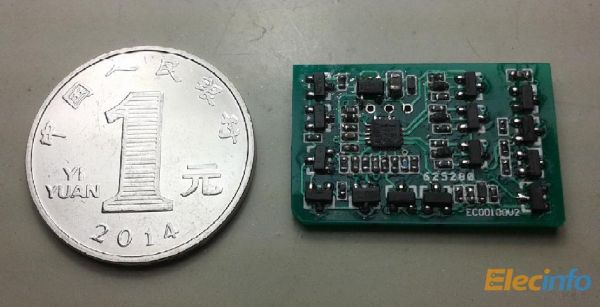

ECOD_M驅動模塊實物圖：

樣機實物圖：

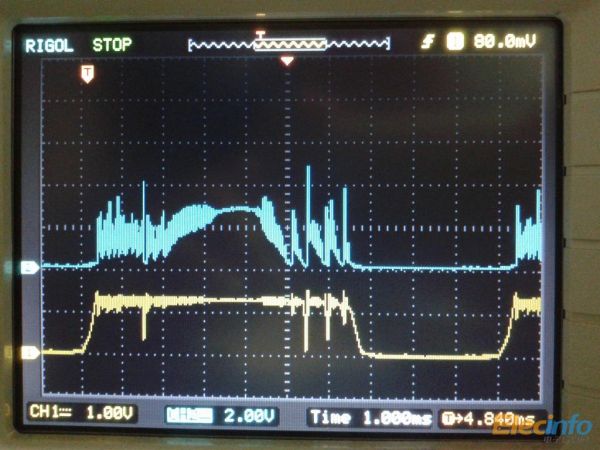

采樣電阻及恒流mos管壓降波形：

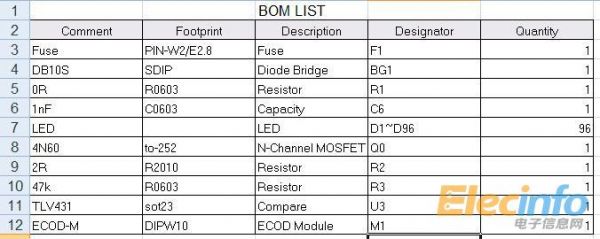

元件清單：

說明：本方案屬于線性恒流方案，通過4路開關組合，將LED的分段數提高到16段，提高了分段恒流的精細程度，降低了恒流源的功率消耗，提高了驅動電路的轉換效率。由于采用高壓非隔離方式，因此設計時需考慮絕緣基板的耐壓問題及產品的安全防護問題。
