逆變電源，通常受到硅器件的限制，不能跑高頻，一旦頻率高了，硅器件發熱很大。
所以一般做的都是在100K以下，很多則是在20K左右/IGBT

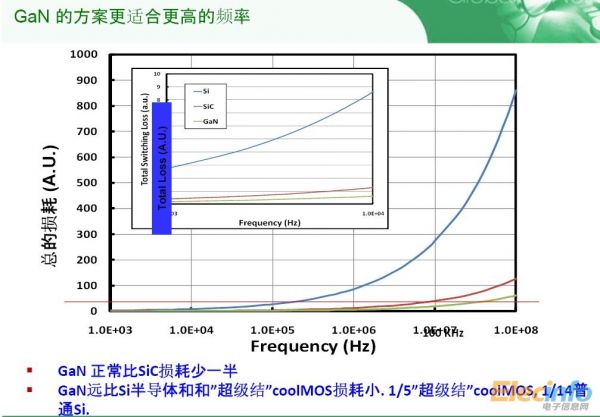

傳統的MOSFET是半導體硅做的，而硅MOSFET在高壓600V的時候，工作頻率不能跑高，跑得太高使得管子發熱很嚴重。這是硅材料的物理特性決定的。新的材料-氮化鎵MOSFET將為我們解決這問題，這種材料的MOSFET現在被各大廠商在開發中，INFINEON, ST, SHARP.ROHM,IR等均有相對應的產品將問世，這一趨式無法改變。氮化鎵有如下好處，1，可以跑高頻，100K---10M開關頻率（同時高頻后并不會像硅MOSFET那樣帶來過多的熱問題）2，氮化鎵材質的MOSFET體內寄生電容很小，米勒電容也很小。所以開關損耗會很小3，氮化鎵MOSFET體內沒有像硅MOSFET的寄生二極管，但電流可以從S流向D，通過自身的電子層導通，因為沒有恢復損耗的問題。
http://pan.baidu.com/s/1sjyPuOX /可從這里下載更多的資料

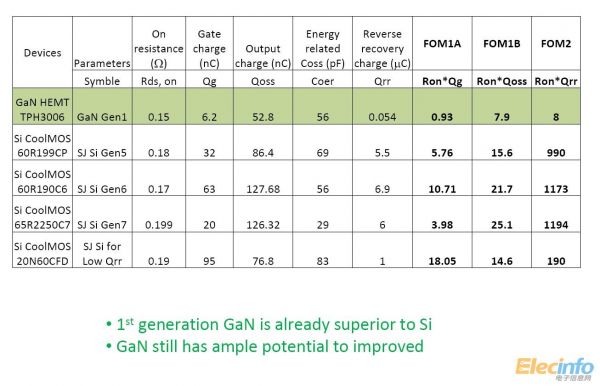

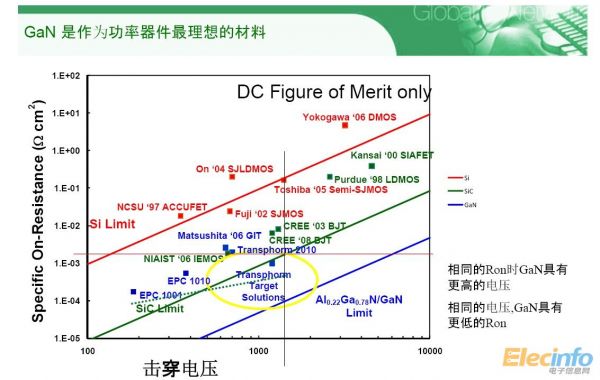

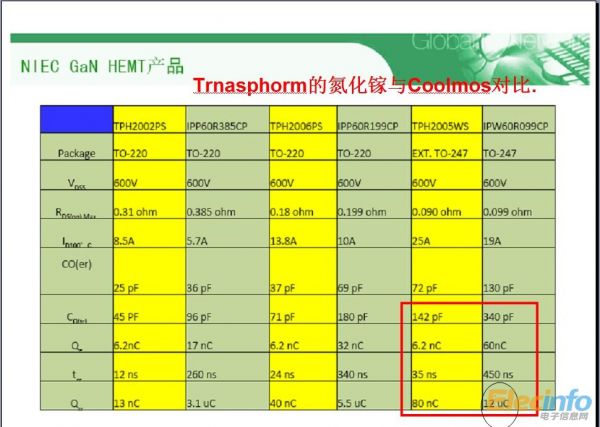

新的的半導體材料氮化鎵將給我們生活帶來質的改變，可以跑高頻，發熱量超級低。氮化鎵材料的結溫可以達到300度，而硅材料只能150度。氮化鎵MOSFET體內沒有寄生二極管，但電流可以從S流到D，沒有恢復的損耗。而氮化鎵體內的寄生電容比COOL-MOSFET小很多，從而使得它在古墓關電路工作的電路中開關及續流損耗大大降低。而體內較低的Coss電容也使得他在軟開關DCM，或CRM時死區的損耗降到最小。下圖是氮化鎵MOSFET與COOL-MOSFET的一對比。
-------------------------------

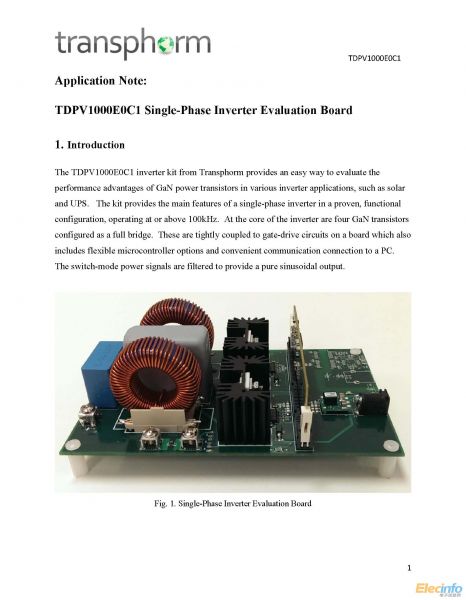

本案是實例電源，一個300W--1500W的逆變電源。

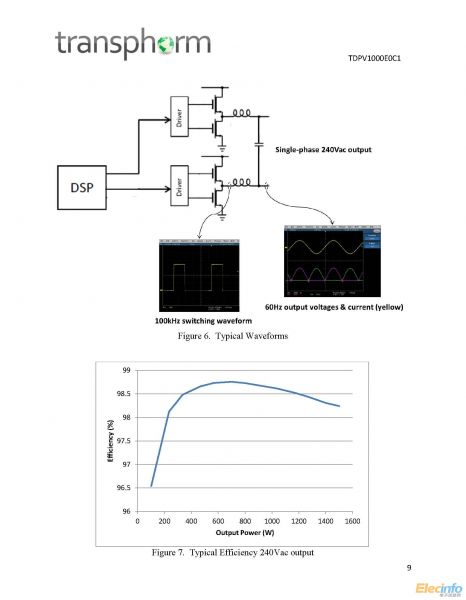

效率可達98.6%

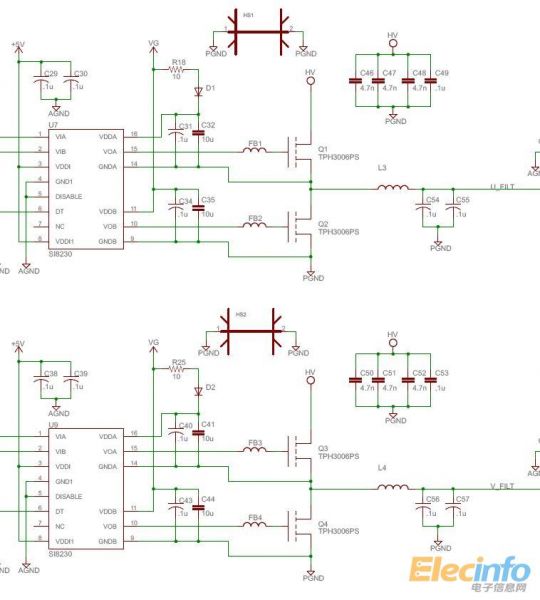

采用的是TPH3006
驅動只要500mA的芯片即可
http://pan.baidu.com/s/1sjyPuOX
氮化鎵MOSFET 133KHZ PFC 效率達98.8%.pdf
氮化鎵MOSFET - 300-1500W PV逆變應用-微型逆變器-UPS方案.pdf
