第一次做這個 不要見笑（不對 可以笑 但是笑完后 別忘記給出教導哦）

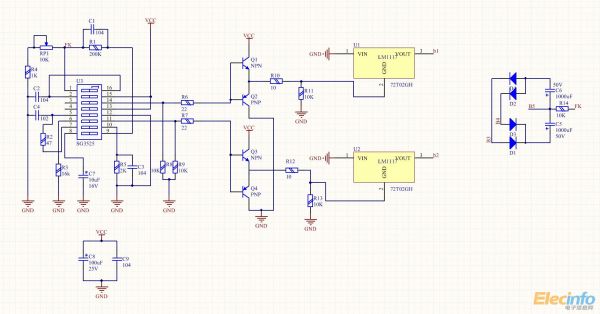

所有東西 都是借鑒別人的  特別是 老壽先生 的 600w 的逆變器 帖子 原理圖 基本上照搬他的  嘿嘿！



由于 我的軟件里面沒有合適的 貼片的MOS管封裝 所以用的 LM1117 將就著看一下哈 工作原理大家知道的

管子用的 主板MOS  72T02GH   BV dss 25V   RDS(ON)  9mΩ   ID  62A

新人畫板 布局 不合理 也不好看 發上來 大家伙來指導一下下哈

板子尺寸 10*4.5 cm

芯片的 地線 與 電源 是跳線過去的 是不是不合理 但是我好像安排不了了













整流管用的  RHRP8120 快恢復 沒辦法 沒有 相同 的四支 肖特基 由于是給耳放供電 正負電源要求平衡 所以用這個玩意 結果  這四個二極管 好燙的 感覺有60度左右（猜的 放在上面感覺燙手 但是 人體可以接受的溫度 放在上面可以不拿開手）



變壓器 首先雙線繞一層次級 然后四線繞6圈 然后兩兩 分開 首尾連接 做抽頭 最后 繞剩下的 次級

輸出36v 饒了 15 圈 還是18 圈 忘記了  嘿嘿！！







12v 輸入 開環 電流200ma左右 輸出端接并30K 電阻 輸出42v  調節電位器 穩壓到36V

首先 開始的時候 震蕩電容 222  電阻 16k  開環 帶載5w  結果 上電不到五分鐘 管子開始發熱 濾輸入濾波電容發熱 當時沒注意 去干別的了

過了 半個小時后回來 電容爆了 管子壞掉一個

后來換電容  震蕩電容 換成102  現在 好了 濾波電容 不熱了 管子也不熱了

然后 帶過 5歐姆水泥電阻 但是 我的電源輸入是 12v 3A 電源 功率不夠 水泥電阻式5W 的 上電后 就開始冒煙 兩秒鐘后 斷開 摸了二極管 和管子二極管 好燙 管子微溫 滋味感覺不錯  小功率自己隨便測了一下 效率 75- 85 %左右  第一次做 滿足了（不同負載情況下效率不同 有點奇怪）

 我的 要求不高 耳放功率才 15w 帶著很合適 由于耳放上面有兩個10000uf 的電容  沒有噪音 沒有底噪  符合要求  嘿嘿

完了！！！
