電路總圖
伺服電機參考電路
之強電電源管理電路分析及疑問
一、啟動電路

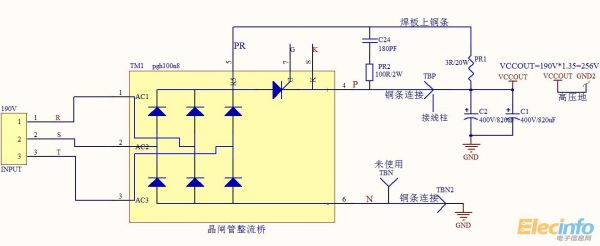

圖1（晶閘管整流橋）
●可控硅控制
這里的可控硅指的就是整流橋內的晶閘管。
首先介紹下可控硅的控制方式。可控硅有3種狀態方式，分別是“從關斷到導通”，“維持導通”，“從導通到關斷”。其滿足的條件如下：
（1）
從關斷到導通：①陽極電位高于陰極電位；②控制極有足夠的正向電壓和電流。③陽極到陰極有足夠的維持電流
（2）維持導通：①陽極電位高于陰極電位；②陽極電流大于擎住電流。
（3）從導通到關斷：①陽極電位低于陰極電位；②陽極電流小于擎住電流。

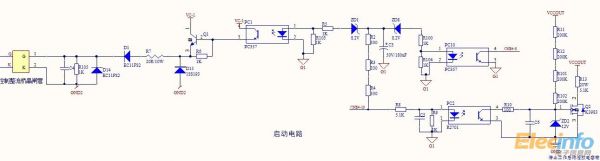

根據以上3種狀態及條件來分析圖1和圖2。
首先，CNB4-10輸出應為24V高低電平：根據光耦R2701的數據手冊發光管的典型電流值If=5mA，Vf=1.1V，又R8=5.1K；所以5mA*5100Ω+1.1V=26.6V，接近于供電電源24V。其次,這里要提醒的是GND2為高壓地：由于可控硅導通的其中一項條件為“控制極有足夠的正向電壓”（即G極電壓要高于K極電壓），而K極為高壓地（VCCOUT），要滿足這個條件必定使VCCOUT為參考地。
上電后，（看圖1）電流從橋堆的5腳流出，經過PR1，給C1和C2充電；由于功率電阻PR1的存在，抑制了瞬間大電流流向電容C1和C2。CNB4-10低電平時，光耦PC357不導通，則Q1的G極為低電平,可控硅不導通。C1和C2不斷吸收經過PR1的電流，當這兩個電容的電壓超過Q2的閾值電壓后，Q2導通，C1和C2通過R13放電。綜上來說當可控硅不導通時，Q2放電，這樣保證了停機后電路內不會存在高壓。
CNB4-10高電平時，PC2導通，Q2 G極為低電平，Q2截止。而CNB4-10不斷給電容C3充電，當C3電壓超過9.3V(Vf=1.1V，穩壓管8.2V)，PC1導通，Q1導通，可控硅G極>K極。這節歸納為當高電平輸入后，Q2對C1和C2的放電將停止，并將G極置為高電平。
但從可控硅“從關斷到導通”的條件看只滿足了條件①②，并未滿足③此時可控硅并未導通。只有當有負載并且負載電流超過100mA（可控硅擎住電流IL）時，可控硅才可持續導通。
當可控硅導通后，電流超過100mA，撤去G極電壓則持續導通，此時去除負載電流小于100mA，則可控硅截止（即使Q2導通，但VCCOUT/R13=51mA）。雖然電流大于100mA后，可控硅即使不加G極電壓也可持續導通，但本人覺得要使可控硅截止的話最好在G極加高電平（使Q2截止，減小電流損耗），然后再去除負載并且使G極低電平；也就是說電路工作期間G極可以一直輸出高電平，直到停機后再輸出低電平，這樣更符合該電路設計思路。
● 相電壓監測

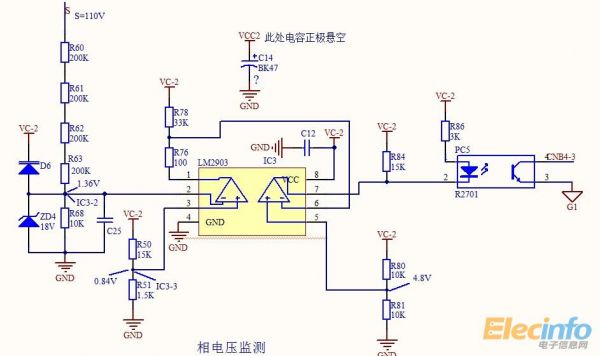

圖3 （相電壓監測）
假設該模塊為相電壓監測，則當引腳2電壓高于引腳3時輸出低電平，再經過比較器翻轉后將低電平轉為高電平經過光耦發送脈沖波給上控板。
但實際VC-2=9.4V，則IC3-3=0.84V。假設IC3-2=0.84V時，則S電的電壓為(0.84V/10K)*810K=68V，則將在線電壓為68V時保護。求解釋？或者該模塊并不是相電壓監測模塊？

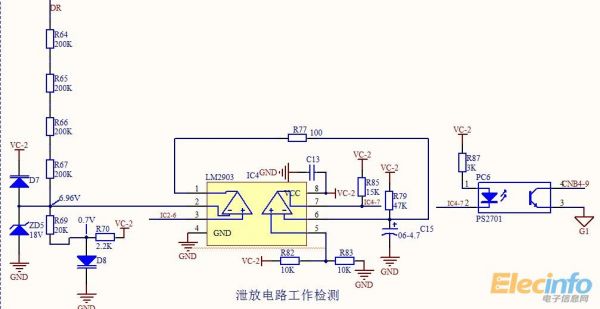

● 泄放電路工作檢測

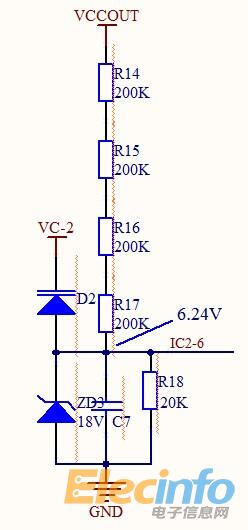

圖5（IC2-6和DR對應電路）
圖5正常工作時VCCOUT=260V，則IC2-6 =6.24V；而IC4 2腳（圖4）(260V/820K)*20K+0.7V=6.96V。那么正常時，IC4 2腳電壓> IC2-6電壓，則IC4-7為高電平。當圖5 DQ導通后，DR為低電平，IC4 2腳電壓< IC2-6電壓，則IC4-7為低電平，此時有信號輸出。綜上所速，圖4模塊功能為檢測泄放電路是否正常工作（有無泄放電阻）。
● 電源電路

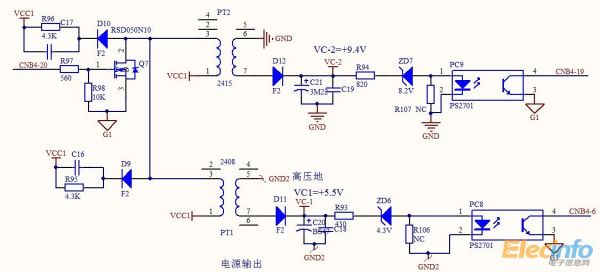

圖 6 電源電路
根據圖6 分析，PC9 的Vf=1.2V，穩壓管ZD7=8.2V，則VC-2=1.2V+8.2V=9.4V。調節CNB4-20的輸入脈寬，使CNB4-19輸出脈沖保持在一定頻率，即可穩定VC-2電壓。
同上VC1=+5.5V也可由此得出。
這里由一個mos管來控制兩個變壓器，但有兩個反饋，所以要取適當?shù)拿}寬值（否則不能兼顧），并且變壓器的匝比要比較精確。
● 母線電壓監測電路和泄放電流控制電路

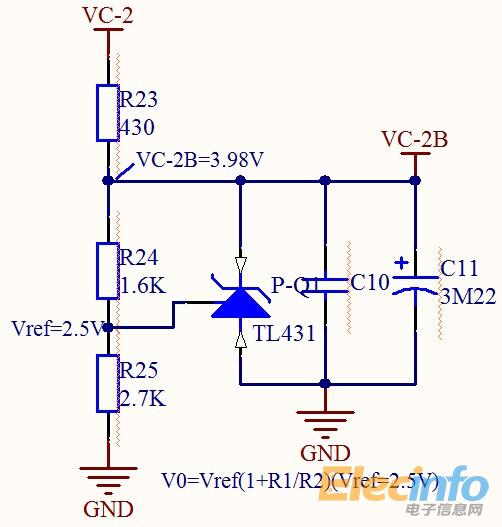

圖7 左側為穩壓電路、右側為母線VCCOUT分壓后的值
根據電路猜測P-Q1為三端可調穩壓管，而該模塊的基準電壓Vref一般為2.5V，所以VC-2B=(2.5V/2.7K)*(1.6K+2.7K)=3.98V。

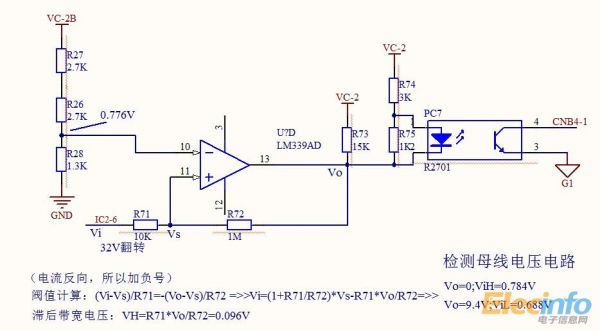

圖8 母線電壓監測1
母線電壓的監測主要是為了防止啟動電流過大，由圖1可看出在可控硅截止時，電流通過電阻PR1不斷充電。圖8 此比較器為滯回比較器（也叫施密特觸發器，能濾除一定帶寬內的干擾），當IC2-6電壓>ViH時，而ViH>0.717V，則此時VCCOUT>(0.717V/20K)*820K=29V。所以VCCOUT超過29V時，比較器輸出高電平，CNB4-1（控制端口應該有上拉電阻）也為高電平。
圖9 母線電壓監測2
當IC2-6電壓>ViH時，輸出高電平，此時VCCOUT>32V。

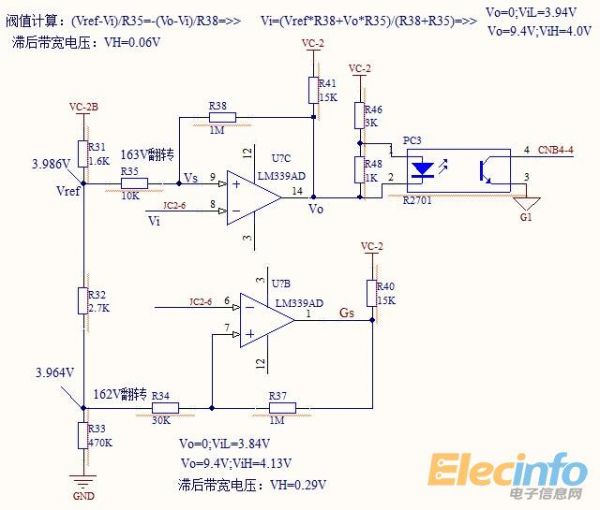

圖10 母線監測電壓3
如圖9 上面的比較器翻轉條件為IC2-6電壓>3.986V，此時VCCOUT>163V，翻轉時輸出低電平。同時下面的比較也翻轉，Gs輸出由高電平變?yōu)榈碗娖健?/span>
綜上所述，也就是當VCCOUT<162V時，Gs=H；當VCCOUT>162V時，Gs=L。

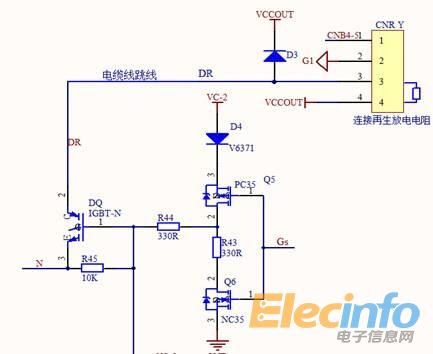

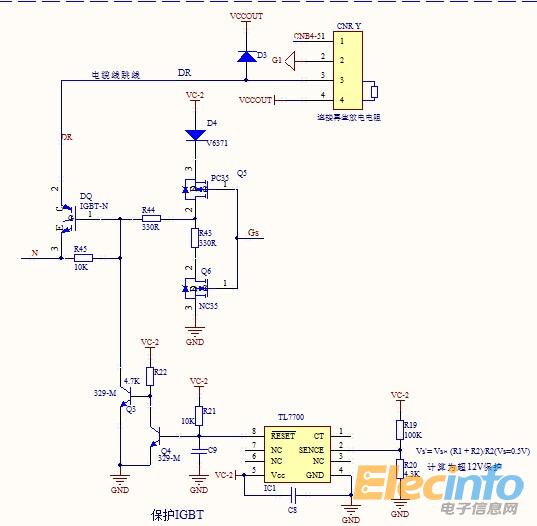

圖11 再生電流泄放電路。
再生電流：當電機剎車時，此時驅動電機的正向電流已經卸去，但由于慣性電機還是自轉，此時電機相當于一個發電機由此產生反向電勢和再生電流。此電流不斷給電容C1和C2不斷充電，當電容兩端電壓過高時將對電路產生危害，所以需要電路來消耗該電流。
看圖11 當Gs=H，Q6導通，此時DQ截止；當Gs=L時，Q5導通，此時DQ導通，電流經過再生電阻消耗。
綜上所述，當母線電壓VCCOUT<162V時(此時還在啟動C1\C2充電階段)，Gs=H，IGBT不導通。當母線電壓VCCOUT>162V時，Gs=L，IGBT導通，電流泄放。而VCCOUT的正常電壓為260V，沒達到正常電壓就進行電流泄放，顯然上述對電路的推斷有問題，希望大伙能有更好的思路來解釋該電路，或者指出電路中錯誤的地方！謝謝！
