怎么沒有回答呀?傷心

把你的畫個草圖出來吧 你的要求
我?guī)湍阍O(shè)計
zzt7902@163.com

公式為B=45xe/s
B為磁密單位為T
e為每匝電壓單位V
S為鐵心截面積單位cm2
不知道你是什么硅鋼片,好的硅鋼片磁密取1.4左右沒問題,差點的磁密往低取.
每匝電壓由鐵心截面積決定,鐵心截面積由線圈尺寸決定.只要用上面公式,使磁密不超過要求就可以了.

要想問一下為什么有45??

不是說的很明白的了嗎?還要畫草圖?我只需要多少匝一伏電就行了,其它那么些我都知道是怎樣做了

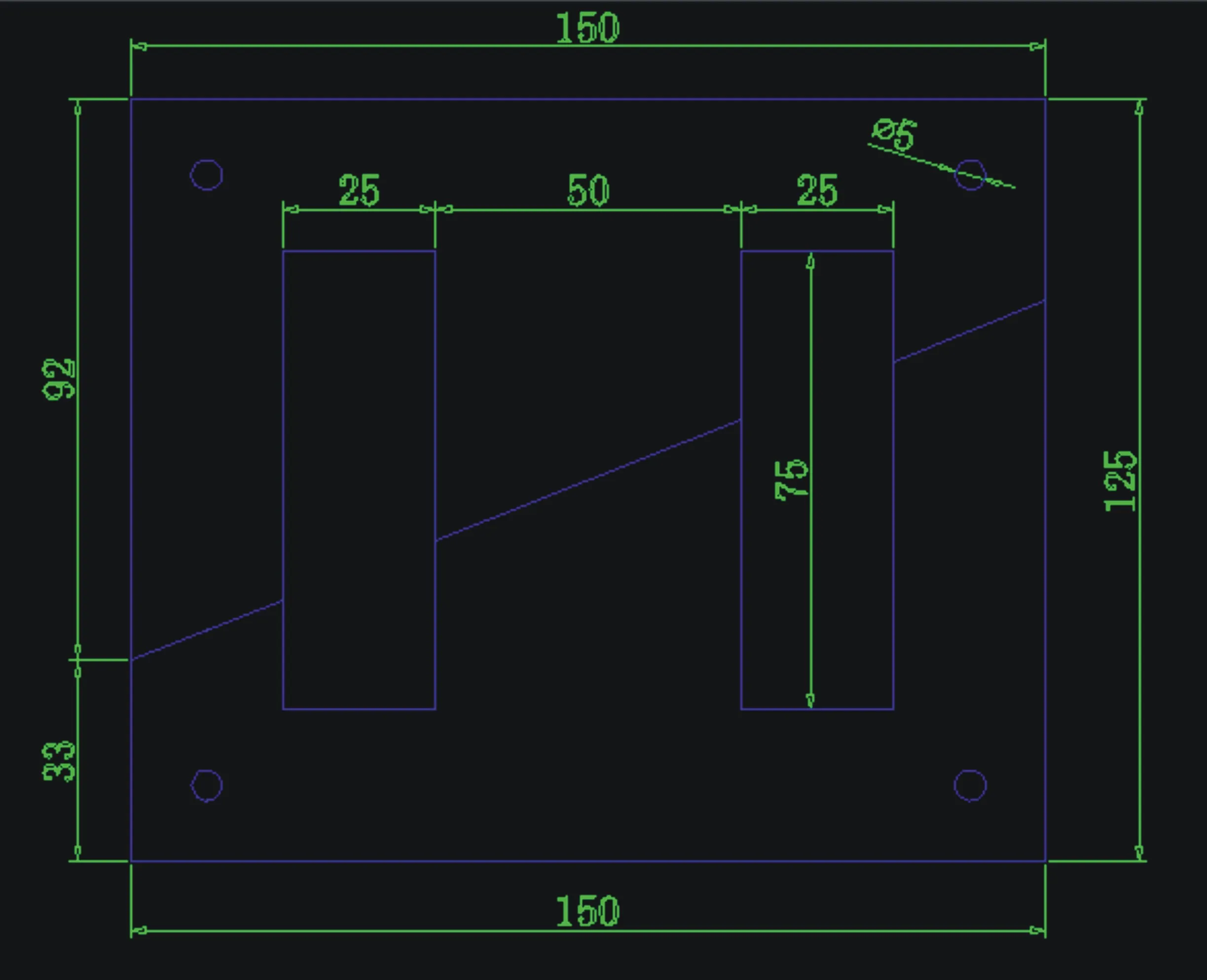

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162364822.jpg');}" onmousewheel="return imgzoom(this);">

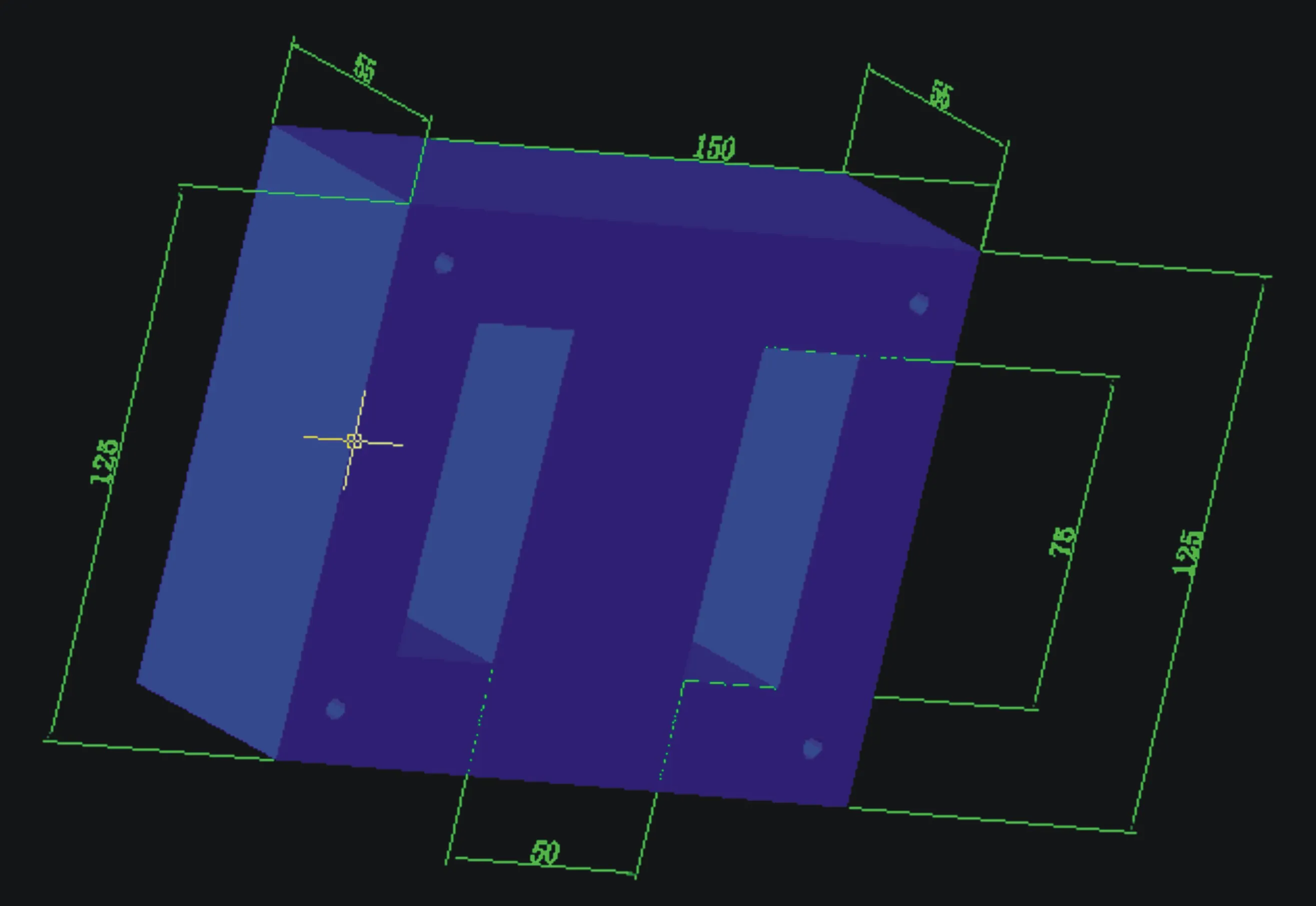

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162372454.jpg');}" onmousewheel="return imgzoom(this);">

45是什么?還有X是什么??能不能解答 一下?

你說這個變壓器的電流有多大呢?.我要110V、雙36V、雙28、雙12、單6,如果你如果也可以加的話連雙15也要,電壓我自己都不成問題,主要我要知道多少匝一伏電.

45是經驗公式,用45除去鐵芯面積5*5．5＝1．65T/V．如感興趣,可購買<電子變壓器手冊>

45不是經驗公式.是根據感應電壓計算公式計算出來的
原公式E=Kf*N*B*S*F*10^-4  工頻交流電Kf=4.44  F=50HZ
圈數計算公式N=E*10000/4.44*50*S*B=E*45/S*B
TV=N/E=45/S*B(匝/伏)

癢哥是專家!

為上次CORE的事情再次感謝癢哥!

硅剛片性能不一,從10000~15000高斯都有可能,所以取10000,最后得出45

謝謝各位大俠!現在總算有點明白了!

這個10000不是硅鋼片的高斯,而是10^-4經公式轉化來的.

癢哥,那10^-4中的 ^- 是什么東東,可不可以解答一下??那不如幫我算算這個變壓器是多少匝一伏,每個人說的都不一樣,是1.2匝;還是1.6匝;還是……我暈啦!就用我那些數據幫我算出來好嗎,當然最好是解答出來啦,把數據式子寫出來啦,那些乘號用·來表示是不是比用*來表示要好一點呀.把數據式子寫出來好嗎?謝謝癢哥啦!

10的負四次方,是個單位轉換系數.如果B的單位是T,S的單位是平方厘米的話就是是4次方,是GS的話就是8次方.

TV=45/1.4*5.5*5.5=1.1688
NP=TV*110=128.5
NS1=36*1.1*TV*1.02=47
NS1=28*1.1*TV*1.02=
NS1=12*1.1*TV*1.02=
NS1=6*1.1*TV*1.02=

癢哥,那有沒有時間幫我算算我這個變壓器是多少匝一伏最合理呀?謝謝啦,上面也發了一個圖上去,謝謝癢哥!

不是非常明白,似乎又明了,應該是1.2~1.6左右吧?我自己用低壓試下有沒有發熱就行了,謝謝癢哥!!

癢哥就是叼,我很喜歡你
    什麼時候找個這樣的高手做老師啊,那太美了
我也想學變壓器

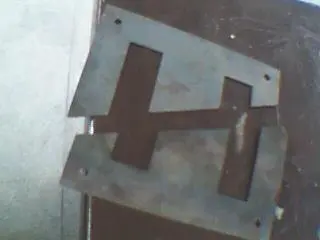

我把鐵心拍了下來,是這樣的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162881393.jpg');}" onmousewheel="return imgzoom(this);">

大家好!
   等一下先看一下我這個變壓器 ,
  參數是230V 50HZ  24V 1.7A   9.5V 1.3A
用的骨架是66*35 VDE  白片,按理說這個骨架的尺寸夠了,
我第一次給客戶設計是0.26*974TS  0.7*114TS  0.6*45TS
  客戶用原來的樣品對照測試,我的樣品在90度時保險絲斷了,客戶說原來的樣品溫度在85度左右,室溫是22度,
客戶的樣品用的線徑是0.26 0.75與0.5
我又重新設計了用0.28*950TS 930TS..  0.75*109TS  0.5*44TS  溫度還是90多度,不知是怎么回事?電流額度再取小就繞不下, 大家?guī)臀艺{(diào)整一下 使溫度低一點 按理說這個骨架的尺寸夠了,大家說呢

后來得知,我這個硅鋼片原來是8500高斯的

我不知道,找癢大夾出來吧
