我在用UC3842做一個輸出電壓為15V-24V/2A可調,在調試時插上電源光耦限流電阻(R19)一分鐘冒煙．請各位大師幫忙．謝.
變壓器器參數為:
初級為45TS 0.35MM
次級為11TS 0.55*2MM
反饋為10TS 0.35MM
電感量為0.5MH
請教各位大師,UC3842空載是時燒光耦限流電阻
全部回復(19)
正序查看
倒序查看
@雪山無痕
很明顯你選的電阻的規格不夠了,再選瓦數和阻值大的,但要看電源是否震蕩?也可以在光藕前加穩壓管了,當然要細細調試.

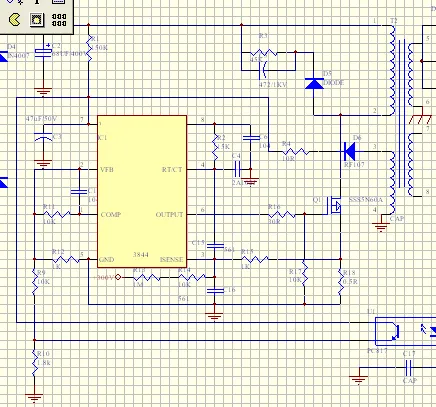

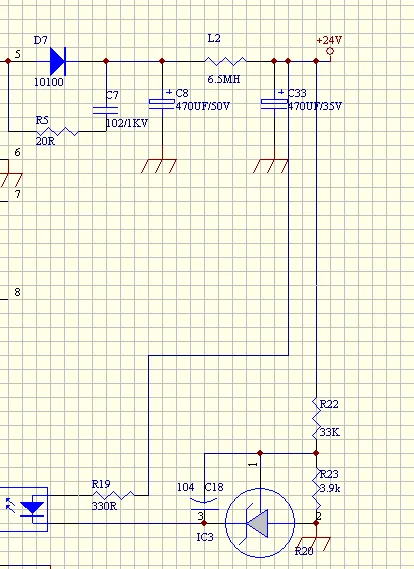

我把變壓器電感量調到2.5MH時問題解決.但空載時5N60發熱嚴重．電路如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159582138.jpeg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159583084.jpeg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159582138.jpeg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159583084.jpeg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiao-xiao-ping
我把變壓器電感量調到2.5MH時問題解決.但空載時5N60發熱嚴重．電路如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1159582138.jpeg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1159583084.jpeg');}"onmousewheel="returnimgzoom(this);">
我的想法是在變壓器設計OK的條件下作的,呵呵!!!!!!!!!~
0
回復
@xiao-xiao-ping
我把變壓器電感量調到2.5MH時問題解決.但空載時5N60發熱嚴重．電路如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1159582138.jpeg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1159583084.jpeg');}"onmousewheel="returnimgzoom(this);">
去掉R12,L2 6.5mH太大了,要uH級的,R19接在L2的前面.C18串一個5.1K的電阻.
0
回復
@xiao-xiao-ping
我把變壓器電感量調到2.5MH時問題解決.但空載時5N60發熱嚴重．電路如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1159582138.jpeg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/45/1159583084.jpeg');}"onmousewheel="returnimgzoom(this);">
光耦輸出E極電壓正常時為2.5V,電阻為1.8K,因此光耦副邊電流為2.5/1.8＝1.4mA.假設CTR＝50~200%,光耦原邊電流為0.7~2.8mA,
R19上的功耗不會太大.
其實細看一下,你的誤差放大器上的電阻(好像是R17)才10k,而R9也是10K,這樣誤差放大器的增益才為1,也就是說,VFB和comp間的電容基本不起作用了.即光耦E極電壓要為5V,你comp端才能出2.5V,可能是這個原因導致光耦電流過大.
建議去掉R17或者取100k以上
R19上的功耗不會太大.
其實細看一下,你的誤差放大器上的電阻(好像是R17)才10k,而R9也是10K,這樣誤差放大器的增益才為1,也就是說,VFB和comp間的電容基本不起作用了.即光耦E極電壓要為5V,你comp端才能出2.5V,可能是這個原因導致光耦電流過大.
建議去掉R17或者取100k以上
