這種無源軟開關有人試過么？靠譜么？

http://www.doc88.com/p-517675725408.html  最近在學習一些無源軟開關，無意看到這個，不知道靠譜么？

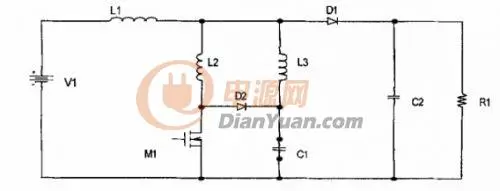

一種新型無源軟開關Boost變換器的研究

27頁中的圖上的L3是干什么用的？可否直接短路或者用二極管替代？各個器件的電壓電流應力如何？

全部回復(20)
正序查看
倒序查看
2012-12-12 23:08
雖然沒有實驗過，但是看這論文不像是假的。所以，應該是真的。
0
回復
wklzsw
LV.3
3
2012-12-13 11:43
@zhangxinzixin
雖然沒有實驗過，但是看這論文不像是假的。所以，應該是真的。

主要是效率為何那么低？

0
回復
wklzsw
LV.3
4
2012-12-15 17:03
有沒有大師里講解一下？
0
回復
wklzsw
LV.3
5
2012-12-16 15:11

頂頂，怎么沒有大師來幫解答一下呢？

0
回復
wklzsw
LV.3
6
2012-12-16 23:35
@wklzsw
頂頂，怎么沒有大師來幫解答一下呢？
up-up-up
0
回復
2012-12-17 08:07
過來學習一下。。。。
0
回復
2012-12-18 13:54
@wklzsw
主要是效率為何那么低？
關注
0
回復
wklzsw
LV.3
9
2012-12-26 16:46
@dxsmail
過來學習一下。。。。
發表點意見撒
0
回復
2012-12-26 17:07
沒仔細看,但是以前做過類似的PFC電路,用來抑制二極管的反向恢復電流,還是蠻有用.
0
回復
wklzsw
LV.3
11
2012-12-26 20:54
@sometimes
沒仔細看,但是以前做過類似的PFC電路,用來抑制二極管的反向恢復電流,還是蠻有用.

請問旅長，當開關斷開的瞬間，L1能否通過L3向C1充電呢？C1和L3的取值有什么講究的？

0
回復
2012-12-27 08:21
無源的。。跟有源的比。。沒成為主流。。。大概就是因?yàn)樾蕸](méi)辦法上去。。。
0
回復
2012-12-27 09:51
@wklzsw
請問旅長，當開關斷開的瞬間，L1能否通過L3向C1充電呢？C1和L3的取值有什么講究的？
你指的是哪一張圖?
0
回復
2012-12-27 09:53

現今turbo diode或是sic的trr已經大幅改善，所以無源線路基本上都成為無用線路，真正有用的是BC2架構或是Ti數位電路控制再來就是Bridgeless，要提升Boost效率沒有幾招可以用的。提供參考。

0
回復
wklzsw
LV.3
15
2012-12-27 15:38
@sometimes
你指的是哪一張圖?



就是圖中L3想不明白是干嘛用的

0
回復
wklzsw
LV.3
16
2012-12-27 15:47
@dxsmail
無源的。。跟有源的比。。沒成為主流。。。大概就是因?yàn)樾蕸](méi)辦法上去。。。
現在主要不是效率問題，而是mos的溫升和EMI問題。無源軟開關主要是可以轉移一部分開關損耗降低mos溫升，另外緩沖了電壓電流的上升下降斜率，降低交越損耗還對EMI會有幫助。我曾經用另一種無源軟開關方案的軟開關做過100W滿載效率提升在1%以?xún)?nèi)，基本就是0.3%左右，但是對主開關的溫升抑制是明顯的，可以不加散熱片。EMI沒有條件測試，但是理論上是比硬開關好一些。
0
回復
wklzsw
LV.3
17
2012-12-27 15:58
@peterchen0721
現今turbodiode或是sic的trr已經大幅改善，所以無源線路基本上都成為無用線路，真正有用的是BC2架構或是Ti數位電路控制再來就是Bridgeless，要提升Boost效率沒有幾招可以用的。提供參考。

對于小功率來說應該還有些用的，主開關溫度明顯降低了。

0
回復
2012-12-27 18:31
@wklzsw
對于小功率來說應該還有些用的，主開關溫度明顯降低了。
那效率理論上應該上升了才對。。。。實測呢？？？
0
回復
2012-12-28 09:52
@dxsmail
那效率理論上應該上升了才對。。。。實測呢？？？
沒用過,過來學習一下
0
回復
wklzsw
LV.3
20
2012-12-29 03:37
@dxsmail
那效率理論上應該上升了才對。。。。實測呢？？？
實測65W的功率加了無源軟開關功耗降低了0.3-0.5w
0
回復
2012-12-29 10:13
@wklzsw
實測65W的功率加了無源軟開關功耗降低了0.3-0.5w
那有點搞頭。。。
0
回復
