數字電路中，把電壓的高低用邏輯電平來表示。邏輯電平包括高電平和低電平這兩種。不同的元器件形成的數字電路，電壓對應的邏輯電平也不同。

在 TTL 門電路中，把大于 3.5 伏的電壓規定為邏輯高電平，用數字 1 表示；把電壓小于 0.3 伏的電壓規定為邏輯低電平，用數字 0 表示。

數字電平從 0 變為 1 的那一瞬間叫作上升沿 ，從 1 到 0 的那一瞬間叫作下降沿。

上升沿就是指某個點的電位由低電位變成高電位的瞬間，采集的一個點動動作。例如你有一個帶自鎖的 DC36V 的接觸器，當接觸器啟動時，電壓一下子從 0V 變為 36V，并且一直處于 36V 接通狀態。但上升沿只是在接觸器接通的瞬間（一個掃描周期），接通一下，然后就斷開了，差不多相當于接通瞬間的點動按鈕。比如矩形波，從 0->1 時，為上升沿；1->0 時，為下降沿。

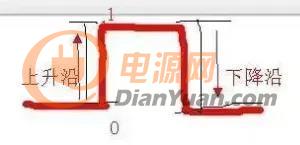

上升沿示意圖

在你需要某個信號為 ON，而又不希望該信號的常 ON（或 OFF）狀態影響你使用時，可用上升沿和下降沿指令。如圖 1 所示，上升沿就是從 0 變成 1 中間的過程，下降沿就是從 1 變成 0 中間的過程。

圖 1

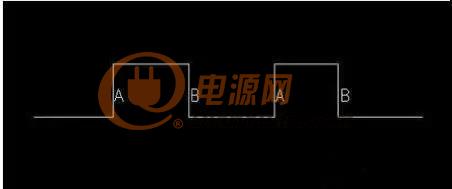

圖 2 所示，A 為上升沿，B 為下降沿，這是電子里的普通方波。

圖 2

上升沿就是在這個邏輯信號從 0 變為 1 的第一個周期時，是接通的，以后的掃面周期就斷開了。直到這個邏輯從 1 變成 0 （其實就是下降沿了），再次從 0 變成 1 時又接通一個掃描周期。

上升沿和下降沿的作用

上升下降沿就是使用開關從 0 到 1 閉合時，或從 1 到 0 開關斷開時，發出一個動作一個掃描周期的脈沖信號，應用范圍比較廣泛。

但是上升下降沿在西門子 300 等 plc 編程時，不能使用臨時變量，這個一定要注意。西門子 200 的 P 指令就相對于三菱的 PLS 上升微分指令，N 指令就相對于 PLF 下降沿微分指令。使用道理是一樣的。

用途：

如果設備運行的狀態為開關量輸入，上升沿則表示設備開始啟動，下降沿則表示設備停機。

按鈕為開關量輸入，按下為上升沿，釋放為下降沿。

結論：

上升沿，常開到閉合觸發的瞬間執行；下降沿，常閉到斷開的瞬間執行。

上升沿就像點動啟動按鈕，下降沿就像點動停止按鈕。

Q&A

（1）三菱 plc，使用上升沿脈沖啟動，跟使用下降沿脈沖啟動有何區別？

是有區別的，上升沿是指按鍵一按下的那一瞬間就控制輸出（不管松不松開）；而下降沿是指按鍵松開的那一瞬間才控制輸出，如果按下按鍵一直不松開那就一沒有動作。

（2）PLC 程序為什么上升沿和下降沿同時得電？

上升沿是信號接通的瞬間，下降沿是信號斷開的瞬間。如果你的信號是點動信號接通停留的時間很短，所以上升沿和下降沿接近同時接通。

（3）plc 上升和下降沿指令是什么時候產生的？

當你的開關按下（也就是電路閉合）的一瞬間產生的脈沖就是上升沿脈沖，而當你的開關彈起（也就是電路斷開）的一瞬間產生的脈沖就是下降沿脈沖。
