測試動機：好奇

測試項目：智能手表在不同工作狀態下的功耗特性

測試對象：智能手表（來自某寶上的“無印良品”）

智能手表

測試難點

變化迅速、高動態范圍的復雜耗電特性

1、關機或休眠時，具有極低的漏電流或休眠電流：幾微安， 甚至只有幾十納安

2、但是，從休眠狀態轉換到數百毫安的工作狀態，只有幾十微秒， 這可是數萬倍的瞬間變化啊！

3、極低的快速電流脈沖，低占空比，必須精確捕獲和測量到電流脈沖

4、工作狀態變化多、變化快，須長時間連續監測和記錄電流變化

測試手段

萬用表、示波器、N6705 直流電源分析儀

萬用表：電流測量采樣速度、動態范圍和量程都不行， 而且萬用表的內阻還會影響輸入電壓。這個方案被否決

示波器：速度夠了，但還是不要想了吧。 探頭都是一個難關， 更不用說精度和動態范圍了。

N6705 直流電源分析儀，配上N6781A模塊和14585A分析軟件，聽說是低功耗分析的神器？

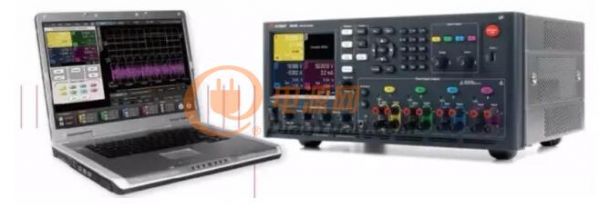

N6705B直流電源分析儀

N6705B直流電源分析儀

1、1 至4 路高性能電源輸出或電子負載

2、帶功率輸出的任意波形發生器

3、電壓、電流示波器和長時間數據記錄N6781A耗電分析的兩象限SMU 模塊

4、創新的無縫量程切換技術，無需調整量程，即可輕松測量80nA至3A大范圍動態電流

5、高達200 KHz（5us)電流采樣率，精確測量窄脈沖電流14585A軟件

6、更為強大的電流記錄和分析功能

測試前的熱身運動

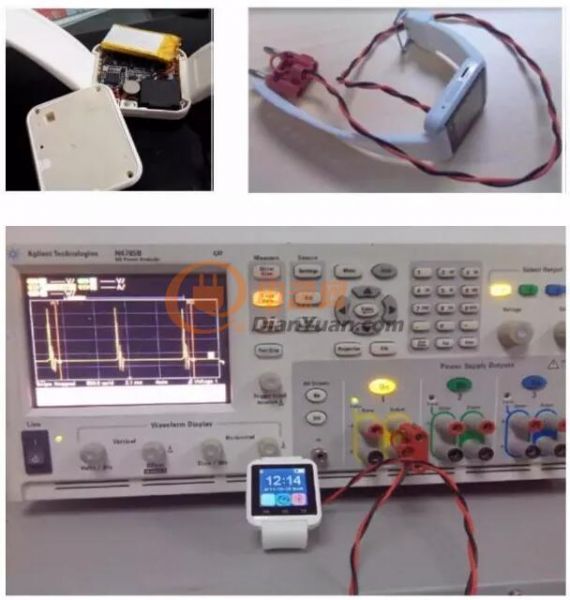

拆手表、除去電池、連接供電線

用N6705給手表供電

準備完畢開始測試?yán)玻?

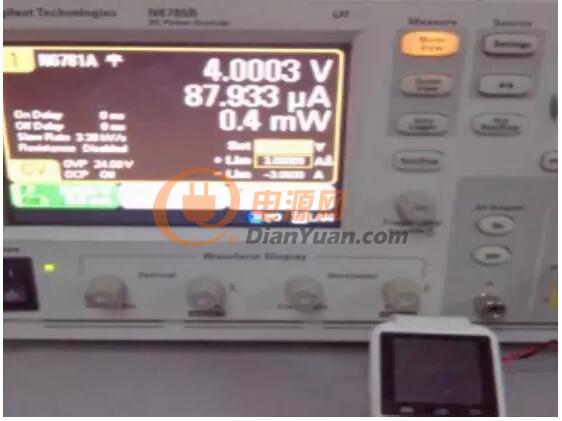

先來看看關機漏電流

將近88微安，不小啊！但好在是個吉利數。

再來看看待機功耗

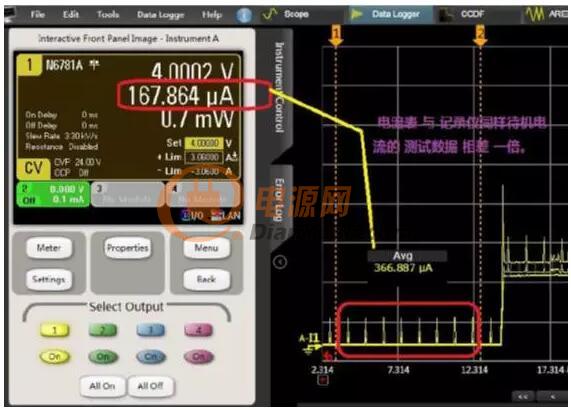

開機后，等待手機進入待機休眠模式，從N6705B讀取電流值167.057uA。但從N6705示波器捕獲的波形看，待機電流366.887uA，兩者幾乎相差一倍！不要奇怪，因?yàn)殡娏鞅頍o法捕獲圖中的電流脈沖所致。示波器模式測試值當然是準確的了。

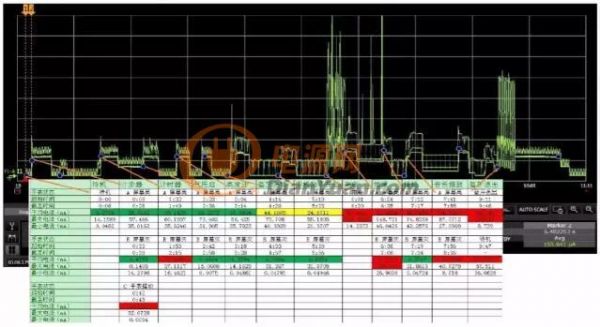

各種工作狀態的功耗特性

計步器 / 計時器 / 連接藍牙 / 電話接聽 …..  只要讓就讓手表進入不同的工作狀態， 都能測到。

發現問題

利用軟件進行分析

我們發現這個智能手表

有兩個較為嚴重的功耗問題

▼

問題1

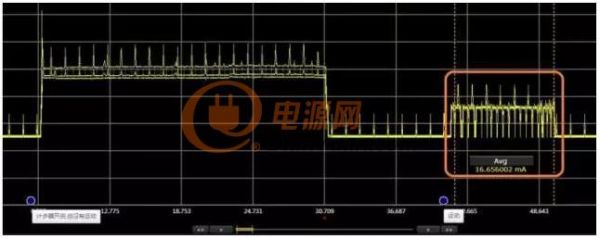

在計步的狀態下， 即使關閉屏幕顯示， 耗電居然高達 16.6mA！

問題2

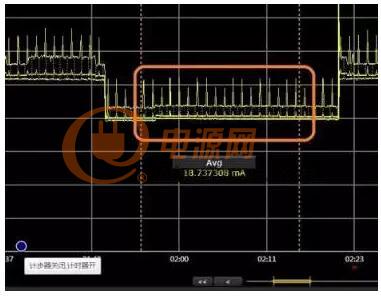

在計時器工作的時候， 關閉顯示屏幕， 耗電也高達 18mA！

除此之外，你還可以通過是德科技（ Keysight） N6705B 直流電源分析儀，了解更多“智能穿戴設備”的詳細功耗情況。
