UC3842是目前仍在使用的早期控制芯片之一。此款芯片結構簡單但是性能極佳，于此同時耗能也非常理想。因此在很多高端和簡單的設計中都能看到此款芯片的身影。本文將為大家介紹一種基于UC3842的可調穩壓電路，感興趣的朋友快來看一看吧。

交流輸入后通過整流濾波得到直流電壓，經過LM317后獲得16.5V的直流電壓，作為UC3842芯片的啟動電壓。芯片啟動后通過脈寬調制控制功率管的開關從而實現穩壓輸出。控制電路的核心是UC3842，其后級的高速開關功率管要求滿足一定的耐壓值和足夠大的額定電流。

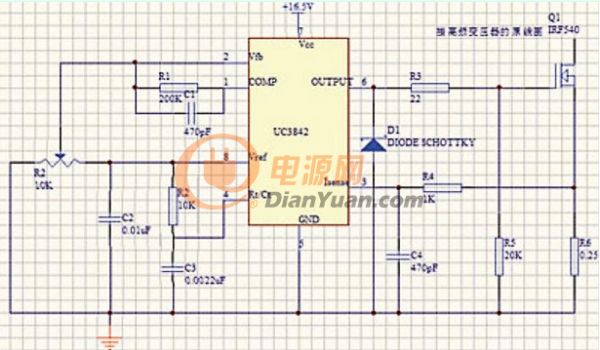

這里可以選用IRF540，其耐壓值高達100V，額定電流可以達到33A。高頻變壓器的升壓系數為1.2，采用雙橋間距為0.3mm的鐵氧鐵芯，由直徑0.65mm的銅絲繞制而成。高頻變壓器出來的脈動直流電壓，先通過二極管整理，再通過3個50V/3300μF的電解電容，和由一個33μH電感和2個104的電容構成∏型濾波器進行濾波后輸出。其UC3842電路如圖1。

圖1

可以看到芯片的工作頻率由4腳和8腳間的RT和CT決定的。其內部的振蕩頻率最高可達500kHz。在本系統中RT和CT分別選用了10kΩ和0.045μF，可以計算得其工作頻率約為40kHz，符合開關電源的要求。在UC3842可調壓電路的2腳處接上一個10kΩ的電位器，通過調節電位器的阻值改變反饋電壓，使脈寬的占空比發生變化，從而可以實現輸出電壓30～36V的連續可調變化。
