隨著各行各業不斷涌現出新的企業，市場的競爭越來越大，如何在保證產品質量的前提下，減少產品成本，已經成為每個企業的新課題。下面就根據電子產品應用環境，來對如何設計一個恰到好處的開關電源外圍電路作簡單介紹。

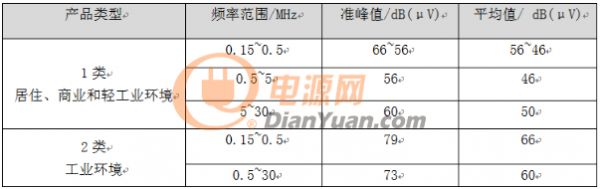

在國際標準IEC61000中對電子類產品根據應用環境分成了三類：1類是居住、商業和輕工業環境；2類是工業環境；3類是測量、控制和實驗室用的電設備。使用較少，這里不做贅述。

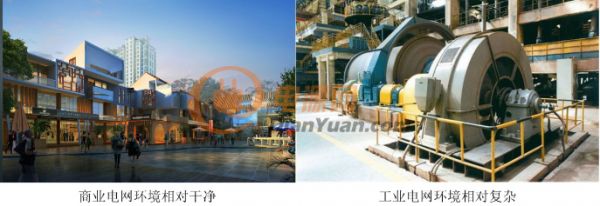

用于1類的電子產品對電磁抗擾度的要求就相對較低，對傳導輻射要求比較高；而2類產品卻恰好相反，對電磁抗擾度的要求就相對較高，對傳導輻射要求比較低。這是由于環境特性決定的，商業電網環境干凈，而工業電網環境會復雜很多。

圖一

鑒于這個原因，在實際應用開關電源的時候，就可以使用這個法則，對外圍電路進行一定調整，以下以AC-DC的傳導測試為例。

圖二

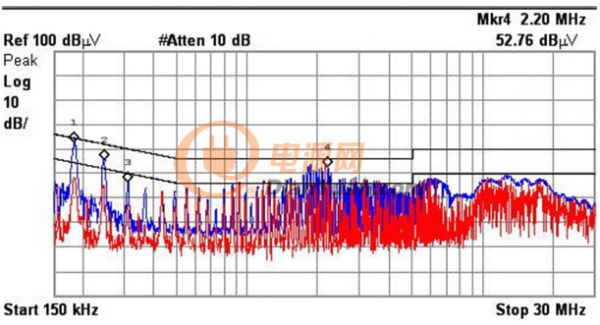

由圖可以看出，1類產品在傳導測試的限值（這里稱為：CLASS B）要求要比2類產品（CLASS A）低10dB。假如產品使用的電源，是一個內部只有一級濾波的小功率AC-DC模塊，通常過CLASS A沒問題，那么放在2類產品內使用，就可以根據綜合測試情況，考慮不用增加某些濾波器件從而節省一定成本。

圖三

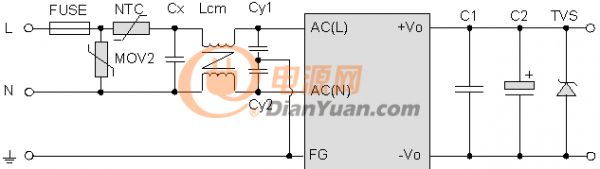

EMS的外圍設計思路基本和EMI的一致。以浪涌為例，一般1類商業用的設備或者電器，防浪涌器件壓敏電阻只需要選擇471KD07（壓敏電壓為470V，最大承受脈沖電流為1200A，不同廠家參數會不同）就足夠了，如果用在環境十分復雜的工業環境（附近有大型繼電器，電機工作），就需要使用能承受更大脈沖電流的壓敏器件471KD10（或471KD14）。外圍設計電路請參考我司電源手冊上的應用電路二。

圖四

所以，根據不同產品在不同應用場合，可以現場數據和經驗，恰到好處的使用防護器件，即能滿足產品的EMC要求，也可以減少成本。
