熟知理論的朋友都知道，對于可控硅電路控光來說，只能對接白瓷燈等可調光的設備。但在實際設計中，很多情況要求設計者必須將可控硅電路與LED燈泡相接。雖然能夠在短時間內運行，但在使用一段時間之后就會出現電容短路的情況，嚴重的情況下會導致電阻的燒毀。本文將對在控光可控硅電路強接LED燈泡之后，電阻燒毀的情況進行分析。

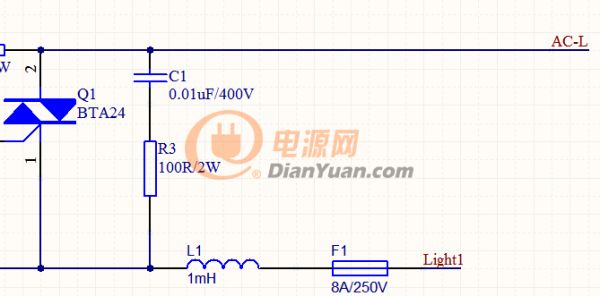

圖1

電路如圖1所示，C1短路是因為器件耐壓不夠或損耗太大，跟LED負載無關。可控硅調相法的調光器不能帶LED燈，也不能帶任何熒光燈，只能帶白熾燈，但帶白熾燈無需在可控硅上并聯RC回路，該RC回路是在帶感性負載時抑制過高的電壓變化率，防止可控硅誤導通的。

通常情況來說，RC負責dV/dt抑制。如果想抑制尖峰電流，就必須串電感。圖1中的為400V，這顯然是不符合安規的。

總的來說，可控硅調光接LED造成電阻燒毀的現象只是個例，很少有設計者這么做。但在一些情況下客戶會要求設計者這么做，那么電阻損壞的情況恐怕就無法避免了。通過本文的介紹，希望大家能夠了解由可控硅調光的LED電路為何會出現電阻燒毀的現象，并理解其中的原理。
