隨著光雕技術與3D打印技術的逐漸成熟，經過這些技術加工的產品正在向著精細化發展。而決定成品是否精細的關鍵就是對光雕技術與3D打印進行控制的芯片。德州儀器（TI）順應技術發展潮流，針對這領域推出了眾多優秀的芯片產品，DLP9500UV就是其中一種，本文就將對此款產品進行介紹。

DLP9500UV是一款數控微光機電系統（MEMS）空間照明調制器（SLM）。當與適當?shù)墓庀到y(tǒng)成對使用時，DLP9500UV可用于調制入射光的振幅、方向和/或相位。

該芯片組是DLPDiscovery4100平臺新增的數字微鏡器件（DMD），支持高分辨率、高性能且超出可見光譜的空間照明調制，深入長波紫外線（UVA）光譜（363nm至420nm）。DLP9500UV數字微鏡器件（DMD）設計采用特殊窗口，專門針對UV傳輸進行了優化。

DLP9500UV是一款采用密封封裝的0.951080pDMD，與1個專用DLPC410控制器[用于支持>23000Hz（1位二進制）和>1700Hz（8位灰度）的高速模式速率]。

1個DLPR410單元（DLPDiscovery4100配置PROM）和兩個DLPA200單元（DMD微鏡驅動器）配套出售。

DLP9500UV是一款數控微光機電系統（MEMS）空間照明調制器（SLM）。當與適當?shù)墓庀到y(tǒng)成對使用時，DLP9500UV可用于調制入射光的振幅、方向和/或相位。

電子方面，DLP9500UV由1位CMOS存儲器單元的兩維陣列組成，其組織結構為1920存儲器單元列乘以1080存儲器單元行的柵格。CMOS存儲器陣列通過四條16位低壓差分信令（LVDS）雙倍數據速率（DDR）總線逐行進行尋址。尋址通過串行控制總線處理。特定的CMOS存儲器訪問協議由DLPC410數字控制器處理。

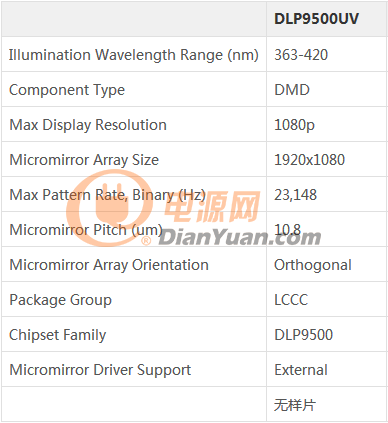

DLP9500UV參數

特性

0.95英寸對角線微鏡陣列；

1920×1080鋁陣列，微米級微鏡（1080p分辨率）；

10.8μm微鏡間距；

±12°微鏡傾斜角（相對于平板狀態）；

設計用于邊緣照明；

專用于紫外線（UV）光；

窗口傳輸效率98%（單通、通過雙窗面）（標稱值）；

微鏡反射率88%（標稱值）；

陣列衍射效率85%（標稱值）；

陣列填充因子92%（標稱值）；

四條16位低壓差分信令（LVDS）、雙倍數據速率（DDR）輸入數據總線；

高達400MHz的輸入數據時鐘速率；

42.2mm×42.2mm×7mm封裝尺寸；

氣密封裝；

應用

工業領域：

直接成像平版印刷術；

激光打標和修復系統；

計算機直接制版打印機；

快速打印原型機；

3D打印機；

醫療：

眼科；

光化療法；

高光譜成像；

通過上文的介紹，可以看到DLP9500UV在調節入射光振幅與方向方面有著較為明顯的優勢。并且涉及的應用領域較為寬泛，能夠在醫療與工業領域中發揮較大的作用。對產品有進一步要求的朋友可以進一步了解此款產品，利用其完善自身產品設計。
