在上周的VHDL語言程序科普中，本文為剛剛結束程序設計的新人工程師們介紹了一種利用程序語言設計的單次觸發的單穩態電路設計方案，并提供了VHDL源程序方便工程師參考。在今天的文章中，我們將會介紹一種使用VHDL程序所設計的可重觸發的單穩態電路，希望通過本文的介紹，對新人工程師的工作和學習提供一定的幫助。

可重觸發的單穩態電路是目前應用范圍最廣泛的電路結構之一，這種電路在民用建筑、照明系統等方面都是非常常見的。在本文所介紹的VHDL程序設計中，我們選擇利用TTL單穩態觸發器74LS123來完成這種電路的設計。

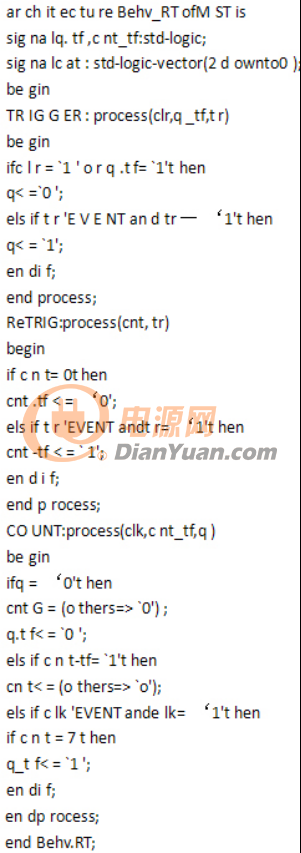

那么，與單次觸發的單穩態電路相比，可重觸發指的是什么意思？應當如何完成對VHDL程序的編寫呢？首先來看可重觸發的設計思路，這里指的可重復觸發，指的是在單穩態電路被觸發后，在回到穩態之前（在這里即輸出端q為'1'期間）仍可以繼續進行觸發，同時在此期間輸出端始終保持為'1'不變，直到最后一次觸發T時間（即所設定的輸出端暫穩態的保持時間）后，才回到穩態，在這里即輸出端q為'0'。實現這一功能其實非常簡單，只需在單次觸發的VHDL程序上增加一個進程，用來處理重觸發過程即可。所編寫的原程序清單如下：

可以看到，這段程序是在單次觸發的單穩態電路源程序基礎上增加了一個信號cnt-tf和一個ReTRIG進程。在這段VHDL程序的設計中，信號ent.tf的作用與q_tf類似，用來在進程]觸發后仍可以捕捉觸發信號ReTRIG和COUNT之間傳遞狀態。ReTRIG進程則使程序在被，并使計數器cnt復位，實現重觸發功能。

在了解了這種可重觸發的單穩態電路的源程序設計思路后，下面我們來看一下這一電路在實際運行的過程中是如何工作的。在上文中所提供的VHDL源程序中，當這一電路程序被第1次觸發后，其輸出端4為'1'，計數器cnt開始計數，這時若觸發信號tr再次來到，則會啟動ReTRIG進程，由于計數器已經開始計數，cnt不等于.，因此cnt_tf信號被置'1'，同時cnt.tf信號傳遞到COUNT進程，計數器cnt被清零，并重新開始計數，從而實現重觸發功能。
