線性光耦合器A7840在平時的應用過程中，多見于檢測電路、電子電路等電路系統中，其應用范圍非常廣泛。本文將會結合一個線性光耦合器A7840的實際應用案例，來為各位剛剛開始接觸電路系統設計的新人工程師們進行設計說明，希望能夠為各位新人工程師帶來一定幫助。

下圖中，圖1為利用線性光耦合器A7840所設計成的常見電流檢測前級電路，圖2所展示的是本案例中所使用到的線性光耦電流檢測電路系統。下面將結合這兩個電路系統對其應用方式進行說明。

圖1

圖2

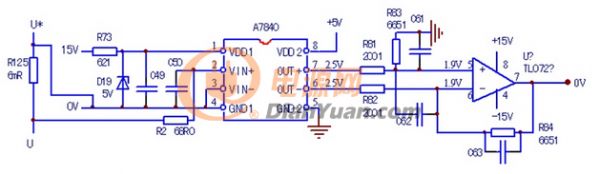

在圖1所展示的電流檢測前級電路中，線性光耦合器A7840所在的電路結構為標準的差分輸入電路結構。當電流信號為0時，則線性光耦A7840的輸出端6、7兩腳電壓皆為2.5V，即差壓值為0V，此時運放電路輸出端7腳電壓為0V。當這一電路系統處于運行中或出現故障信號輸出時，則線性光耦合器A7840的輸出端6、7兩腳電壓相向偏離2.5V（即有了差分電壓輸出），兩輸出端最大輸出電壓為最大幅度為2.5V，這也就意味著假如此時6腳為1.3V，則7腳為3.8V。此時，運放輸出端最大輸出電壓值約為8V左右。

結合圖1所展示的這一電流檢測前級電路系統設計，則可以發現，在利用這一電路系統進行檢修時，其實是對靜態電壓的“修正”。上電后誤報OC故障，測運放輸出端7腳的電壓不為0V，說明該級電路有錯誤的過載信號輸出，此時這一電路中的故障不外乎A7840、運放損壞或A7840輸入回路異常、輸入供電丟失等原因。檢修目的是達到使運放輸出端的電壓值恢復正常的0V。

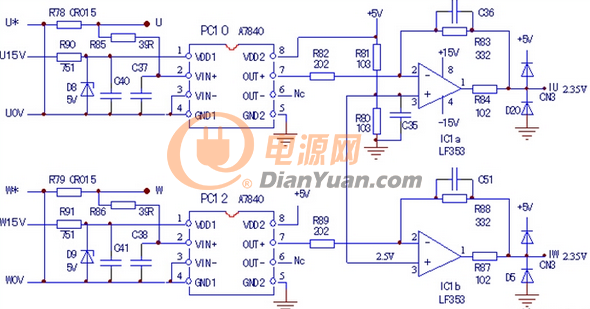

下面結合一個實際案例對這一電流檢測電路系統進行說明。當接手一臺小功率機器時，上電報過載故障，依據故有檢修思路，上電即測得光耦合器A7840后級運放電路的輸出狀態，兩路均為2.35V，此時發現監測電壓值有誤。當發現這一問題后，重點檢測線性光耦合器A7840的6、7腳，實測數值均為2.5V，是對的。仔細檢查后級運放電路的工作狀態，發現線性光耦A7840的6腳空置，再運放電路的同相輸入端由R30、R31對+5V分壓取得2.5V的基準比較電路壓，實際電路如圖2所示，與圖1有所不同。該電路靜態電壓輸出為2.35V（象征著零電流水平），是對的。運行中，形成以2.35V為基準的在其上下變化的交變電流檢測信號。由此判斷，誤報過載故障，不在如圖二所示的前級電路檢測電路，應檢查IGBT驅動電路，或電流檢測的后級電路。確立檢修方向后，很快將故障修復。
