基礎分享 HCNR200光耦合器典型電路分析

2015-12-02 09:28 來源:電源網綜合 編輯:柚子

在昨天的文章中,我們結合光耦合器HCNR200的基本結構,為大家簡要分析了一下這種線性光耦的工作原理。作為一種比較常見的線性光耦合器,HCNR200在很多電路的設計中都得到了應用,因此,今天我們將會結合這一線性光耦的實際電路應用情況,來分析一下該種型號的光耦在實際應用過程中的工作運行情況。下圖所示為用HCNR200實現一個簡單隔離放大器的基本應用電路。

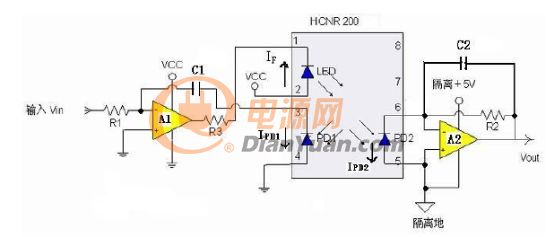

HCNR200光耦合器應用電路圖
HCNR200光耦合器應用電路圖

通過對上圖所提供的HCNR200線性光耦合器應用電路進行分析,我們可以看到,在該種隔離放大器的應用電路中,運算放大器Al構成負反饋放大電路,PDl接在A1的輸入端,完成對LED輸出光信號的檢測,并自動調整通過LED的電流,以補償LED光強隨溫度變化引起的非線性,因此該反饋放大器主要用于穩定LED的光輸出并使其線性化。運算放大器A2構成電流電壓轉換電路A2和及R2將IPD2轉換為電壓輸出。電阻R3為LED的限流電阻,C1、C2為起反饋作用,用于改善電路的高頻特性,提高電路的穩定性,消除自激振蕩,濾除電路中的毛刺信號,降低電路的輸出噪聲,其容值可根據電路的頻率特性來選取。設IED兩端的電壓為VLED,A1輸出端電壓為Vo1,根據運放“虛短”和“虛斷”特性,可以得出公式:

2

由上文中所提供的公式我們可以看到,IPD1僅僅決定于Vin以及R1的值,與LED的輸出光強特性無關。該隔離放大器電路的Vout與Vin也成線性關系,也與LED的輸出光強無關。由于K3約等于1,所以只需通過調整R1和R2的比值,即可改變此隔離放大器的傳輸增益。

以上就是本文針對常見的線性光耦合器HCNR200在隔離放大器電路中的應用情況,所進行的簡要分析。希望通過本文的介紹,幫助各位新人工程師更加了解這一線性光耦的工作狀態,以便于更有效的完成電路設計工作。
