說電路中的仿真軟件，就不得不提到saber仿真。這個軟件肯定是很多電源設計者在學習時期都接觸過的。Saber仿真軟件之所以強大，是因為其能提供各種類型的混合仿真，從而順利的解決從系統開發到設計驗證一些的問題。

很多新手在使用saber進行仿真時會遇到這樣或者那樣的問題，在網絡上雖然能夠查詢到這些問題的解決方法，但是卻比較費時費力。本篇文章來自于達人的經驗總結，羅列了saber當中一些常見的問題和快捷鍵使用技巧，希望能對大家有所幫助。

常見錯誤提示

下面就對常見的一些錯誤進行講解。

錯誤一：Model operating outside of its intended region of operation

出錯的原因是因為運算出的結果使得模型超出了它正常的運行范圍，找不到解，表現為不收斂了。

處理這個問題比較麻煩，需要具體分析。

錯誤二：Node/subsystem with no connection to the reference（floating）

系統中缺少參考點，可能有某些端口沒有連接，處于懸空狀態。

錯誤三：Current loops（voltage sources/inductors in parallel）

存在電流環路，電流源只能并聯不能串聯。

電感與電壓源不能直接并聯，仿真的時候可以通過串電阻解決。

錯誤四：Missing equation and/or missing variable reference

用軟件自帶模型仿，一般不會出現這個錯誤。還有就是新手，在仿真的時候，容易忘記DC分析，這一點要注意。建議在瞬態仿真的時候，把DC分析點YES，養成習慣。

圖1 瞬態仿真時把DC分析點改為YES

另一個典型問題是不收斂，一般是通過改截斷誤差來解決。實在不行的，就簡化電路，分步驟仿。工作后，其實仿真的都不會是復雜電路，只有學生寫論文從需要完整電路。

快捷鍵的使用

對于一款軟件，快捷鍵的使用可以快速學會操作，其實學會saber的操作只要幾分鐘。saber中常用的一些快捷鍵總結如下：

R ：翻轉

F：左右翻轉

D：上下翻轉

G：搜索

P：屬性修改

W：連線

Z：局部放大

縮小:page down

放大:page up

保存：ctrl+S

復制：ctrl+C

粘貼：ctrl+V

很多快捷鍵都有共性，其他軟件也是如此，尤其是后面幾個，相信熟悉電腦的都知道。掌握了快捷鍵的使用，畫圖可以達到事半功倍的效果。

快捷鍵的自定義

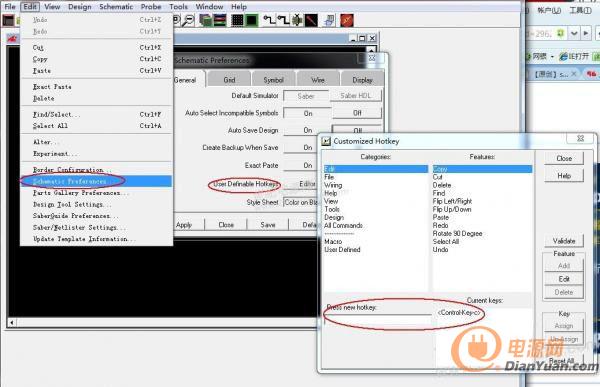

也許有人覺得快捷鍵有時候也不很方便，那么可以自定義嗎？答案是肯定的，選擇Edit下的Schematic parameters，點User definable hotkeys后的editor，如圖2所示：

圖2

本篇文章對saber軟件的常見使用問題及快捷鍵的設置進行了詳盡的介紹，不僅羅列出了常見的問題，還給出了解決問題的方法。對快捷鍵的設置更是家加度了設計者們對saber的學習進程。
