概述

本文介紹的是一款高效的LED驅動器，它可以在90 VAC至265 VAC的輸入電壓范圍內提供12 V輸出電壓、0.3 A輸出電流的驅動。該LED驅動器采用了Power Integrations的LinkSwitch-II系列IC中的LNK605DG器件。

該器件所使用的拓撲結構是運行于非連續導通模式下的隔離反激。輸出電流控制完全從初級側檢測，因此無需使用次級反饋元件。在初級側也無需檢測外部電流，而是在IC內部進行，從而進一步減少了元件和損耗。

LNK605DG也可提供各種復雜的保護功能，包括環路開環或輸出短路條件下自動重新啟動。精確的遲滯熱關斷可確保PCB板平均溫度在所有條件下均處于安全范圍內。

在LED照明應用中，終端客戶可以體驗到驅動器的多種性能屬性，包括啟動時間和不同驅動器之間的一致性。在此設計中，LNK605DG器件可以確保不同驅動器之間的一致性，其輸出恒流容差低于±10%，啟動時間快速，低于5 ms，從而實現瞬時開啟性能，使用壽命長，可靠性高。

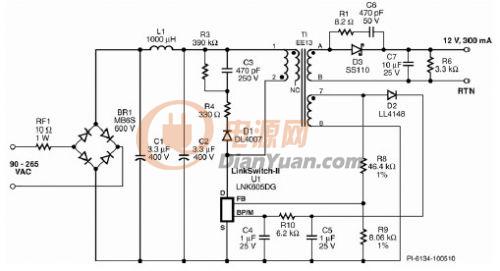

電路原理圖

電路分析

LinkSwitch-II器件由集成控制器以及700V功率MOSFET構成，用于LED驅動器或充電器應用。

LinkSwitch-II配置為應用于單級非連續導通模式反激式拓撲結構，提供初級側調節的恒壓和恒流輸出。

1、輸入濾波

AC輸入供電由橋式整流器BR1進行整流。整流后的DC由大容量電容C1和C2進行濾波。電感L1、C1和C2組成一個π型濾波器，對差模傳導EMI噪聲進行衰減。這種配置與PowerIntegrations變壓器的E-shield?技術相結合，使得本設計在無需使用Y電容的情況下能夠滿足EMI標準EN55015 B級要求，并具有較大的裕量。變壓器構造也能夠實現很好的EMI可重復性。保險電阻RF1在電源出現故障時提供保護。此電阻通常需要選擇繞線式電阻，以在初次連接到AC而輸入電容充電時能夠承受住瞬間功率耗散。

2、LinkSwitch-II初級

LNK605DG器件(U1)集成了功率開關器件、振蕩器、CC/CV控制引擎、啟動以及保護功能。集成的700 V功率MOSFET可在通用輸入AC應用中提供充足的電壓裕量。該器件在啟動期間通過退耦電容C4從旁路引腳獲得供電。經整流和濾波的輸入電壓加在T1初級繞組的一端。U1中集成的700 V功率MOSFET驅動變壓器初級繞組的另一側。D1、R3、R4和C3組成RCD-R箝位電路，對漏感引起的漏極電壓尖峰進行限制。二極管D2、C5和 R10產生初級偏置電源。此電壓從變壓器偏置繞組產生，通過D2和R10向旁路引腳供應偏置電流。LNK605DG的偏置供電是可選的。如果電路結構為使用偏置電源供電(與此設計相同)，空載功耗將降低到50 mW以下。

3、輸出整流

變壓器的次級繞組由D3進行整流;選擇肖特基勢壘二極管以提高效率，并由C7進行濾波。在此應用中，C7使用的是陶瓷電容，由于其工作環境溫度較高，因此工作壽命比電解電容更長。電阻R1和C6用來衰減高頻振鈴，降低二極管電壓應力。

印刷電路板布局

印刷電路板布局(設計適應GU10燈內部的緊湊空間)

裝配效果圖

裝配后的電路板圖片

GU10燈座內部裝配后的驅動器
