在電源管理的領域中，BUCK 電路作為一種常見的降壓型 DC-DC 轉換器，其反饋分壓設計的合理性對整個電路的性能起著關鍵作用。
今天，我們就來深入探討反饋電阻的奧秘，特別是那個常常讓人產生疑問的低邊反饋電阻R4。
1 / Op-Amp環路中的R4 /
- 傳遞函數分析

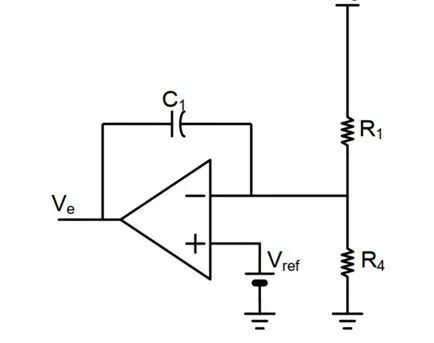

圖1，I型Op-Amp補償器

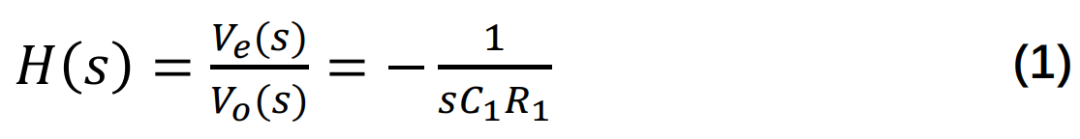

圖1所示，對于I型Op-Amp補償器，通過電容器C1的阻抗除以電阻器R1的阻抗，得到其傳遞函數：
公式(1)是基于傳統運算放大器（Op - Amp）的反饋環路的傳遞函數，有一個有趣的現象：傳遞函數只有R1而沒有R4，從交流小信號分析的角度來看，低邊反饋電阻 R4 似乎 “消失” 了，不參與環路分析。這是為什么呢？
這是因為，在負反饋系統中，由于運放的虛短和虛斷特性，其反相輸入端和同相輸入端電位近似相等。對于反饋分壓網絡來說，低邊反饋電阻 R4 所在支路，交流信號幾乎不產生分壓效果。所以，在分析交流小信號時，可以忽略R4對交流特性的影響。
- 設計策略啟示
基于此特性，在采用 Op - Amp 設計環路時，可優先考慮 “固定高邊反饋電阻，調整低邊反饋電阻” 的策略。這樣既能滿足輸出電壓需求，又不會影響環路特性。
2 / OTA環路中的R4 /
- 傳遞函數差異
然而，當我們把目光轉向跨導運算放大器（OTA）構成的環路時，情況就截然不同了。
OTA 是一種開環放大器，沒有像 Op - Amp 那樣的局部反饋，也就不存在虛短和虛斷的特性。

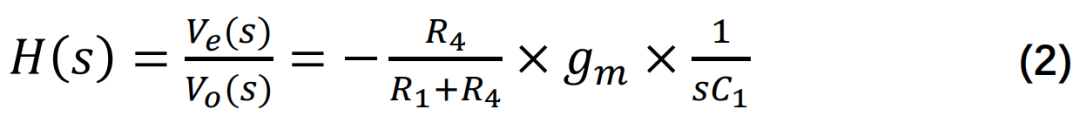

圖2所示，I型OTA補償器的傳遞函數中，低邊反饋電阻R4和高邊反饋電阻R1都在傳遞函數中，說明二者都參與了環路補償。

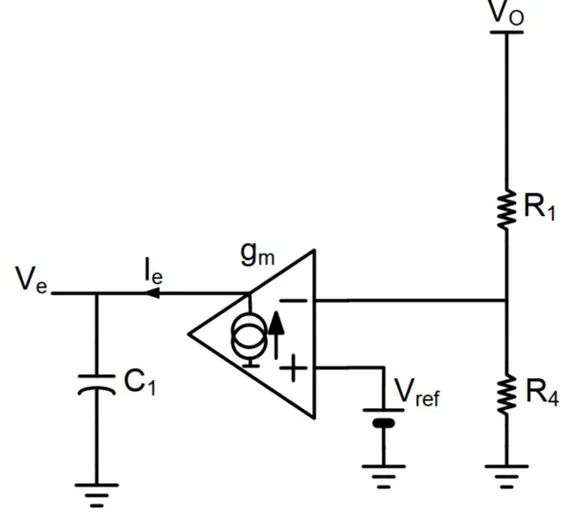

圖2，I型OTA補償器

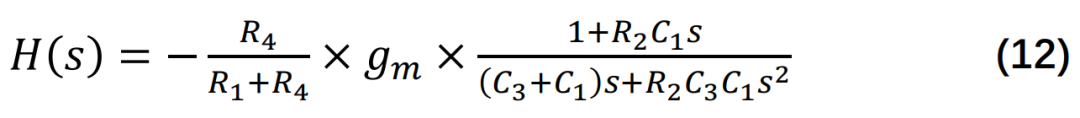

在推導 OTA 型補償器（如 II 型、III 型）的傳遞函數時，R4 的身影隨處可見，它與其他元件相互作用，影響著極點和零點的位置，進而決定了整個補償器的頻率響應和相位特性。比如，圖5所示的II型OTA及其傳遞函數公式(12)。

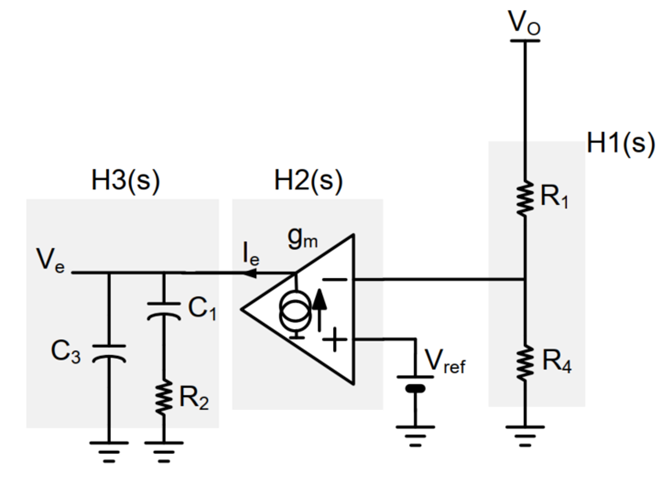

圖3，II型OTA補償器
- 設計注意事項
使用 OTA 設計時，必須謹慎對待 R4 的取值。其阻值的微小變化可能會改變整個補償器的性能，影響電源在不同負載和輸入條件下的穩定性，因為它深度參與了交流小信號分析，同時影響直流輸出。
#電源先生 #電源先生開關電源寶典 #開關電源 #buck電路 #電源
3 / 實際設計考量 /
在 BUCK 電路反饋分壓設計中，R4 是否參與環路分析，取決于我們所選用的放大器類型。
如果采用 Op - Amp 設計環路，由于 R4 對交流小信號分析無影響，可以優先考慮“固定高邊反饋電阻，調整低邊反饋電阻”的策略，這樣既能滿足輸出電壓的需求，又不會影響環路特性，保證了環路穩定性。
而當使用 OTA 設計時，就必須謹慎對待 R4 的取值。因為它不僅影響直流輸出，更深度參與交流小信號分析，其阻值的微小變化可能會連鎖反應，改變整個補償器的性能，影響電源在不同負載和輸入條件下的穩定性。
4 / 解惑個小問題 /
針對一款BUCK芯片，如何判斷其內部使用的是Op-Amp運放還是OTA運放呢？
看“Electrical Characteristics / ERROR AMPLIFIER”中是否有跨導參數gM，不帶的通常是Op-Amp，帶的通常是OTA。

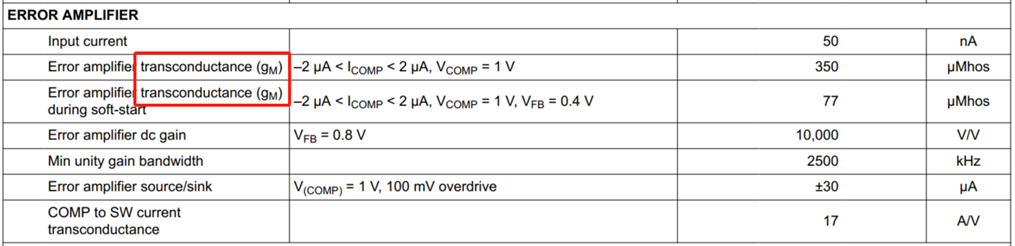

圖4 OTA運放，來自TPS54561規格書
當然，有些使用其他控制策略的電源芯片，在規格書里可能找不到ERROR AMPLIFIER，具體問題具體分析吧。
希望今天的分享能幫助大家解開關于 BUCK 電路反饋分壓設計中 R4 的疑惑，在今后的電源設計工作中更加得心應手。
參考資料：slva662 Demystifying Type II and Type III Compensators Using Op-Amp and OTA for DC/DC Converters
