最近鼓搗了一塊板子，借這個機會總結下和畫板子相關的一些技術點。今天是第一篇，說說如何通過Altium Desinger 18 一步步生成GERBER文件。其他版本沒有研究過，應該大同小異。本文僅供學習參考，如有謬誤，歡迎有緣人指正。共同學習，一起進步！
首先是第一次輸出：

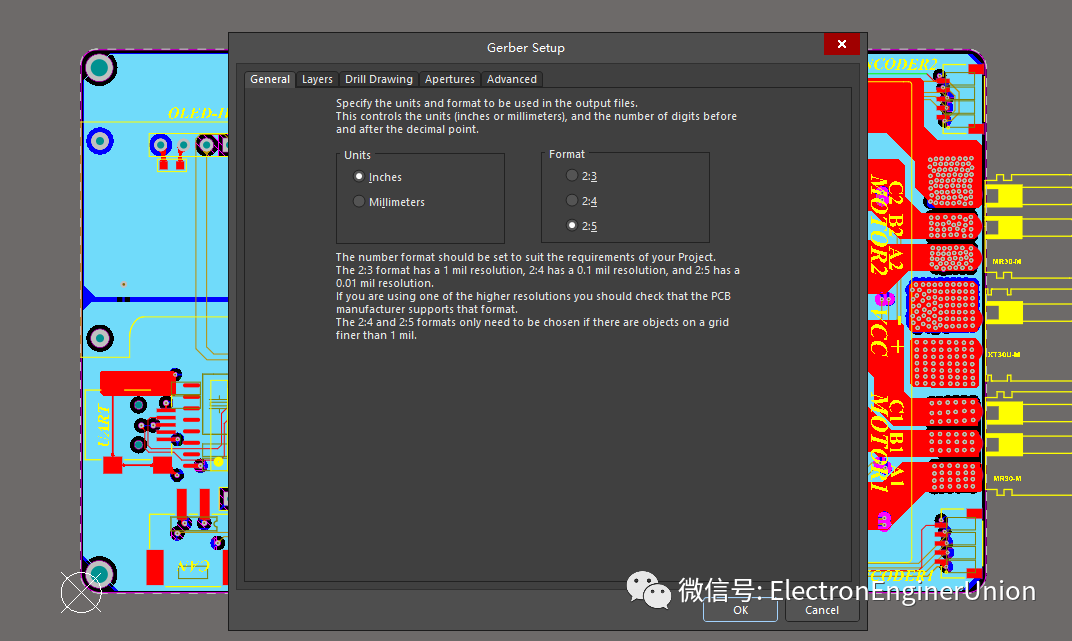

1、打開Altium Designer 18軟件，打開設計好的PCB文件。在PCB的文件環境中，左鍵點擊file->Fabrication outputs->Gerber Files 。進入Gerber Setup 界面。在"General"選項中，"Units"選擇inches，"Format"選擇2：5。這個的尺寸精度比較高。如下圖所示：

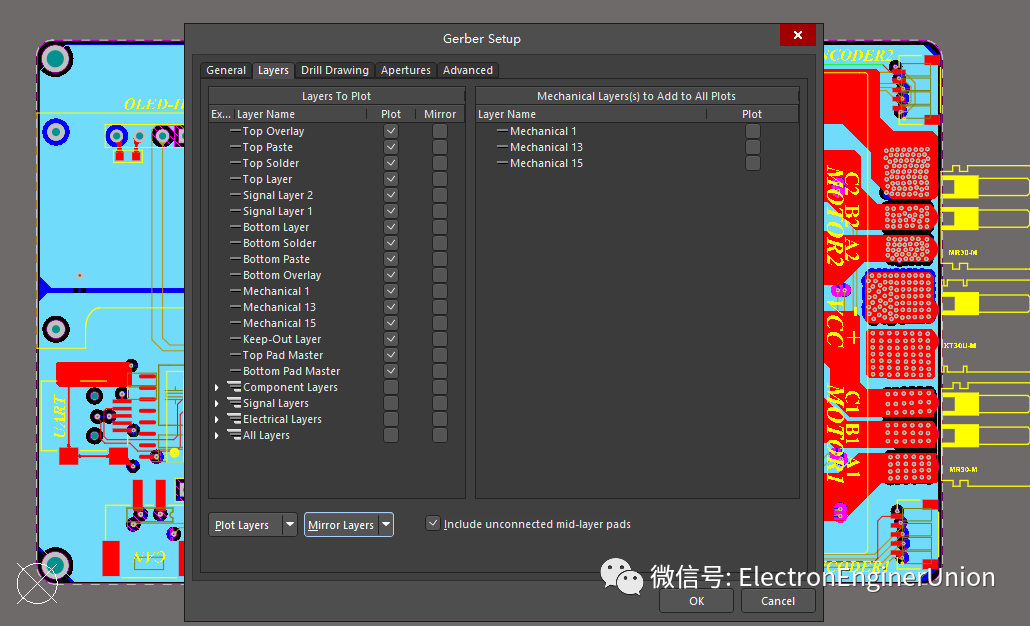

2、在"Layers"里面，選中include unconnected mid-layer pads。在"Plot layers "下拉菜單里面選擇"used on"，要檢查一下，不要丟掉層。在"mirror layers"下拉菜單里面選擇"all off",右邊的機械層都不要選。如下圖所示：

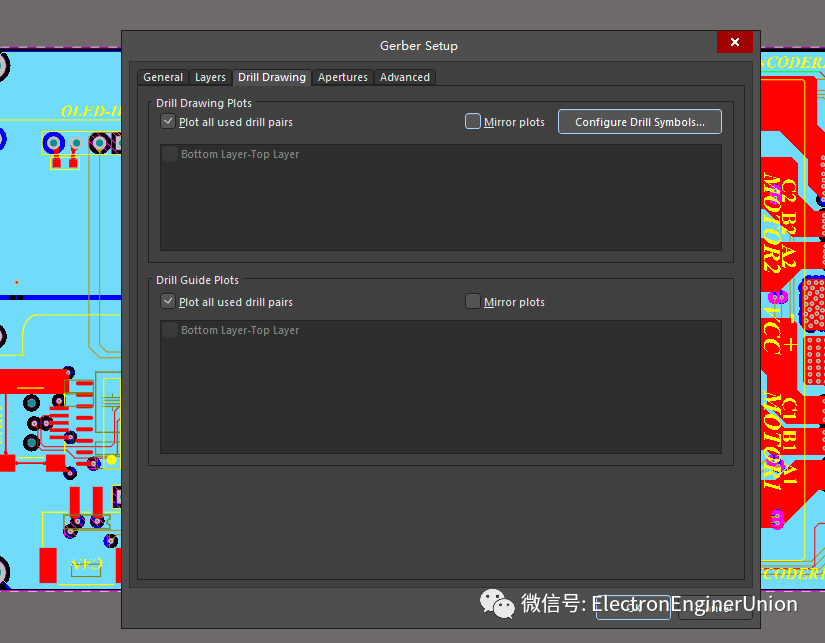

3、在"drill drawing"里面，選擇你要導出的層對，一般選擇"plot all used layer pairs"，"mirror plots"不用選中。Drill drawing plots和Drill guide plots做同樣的選擇。如下圖所示：

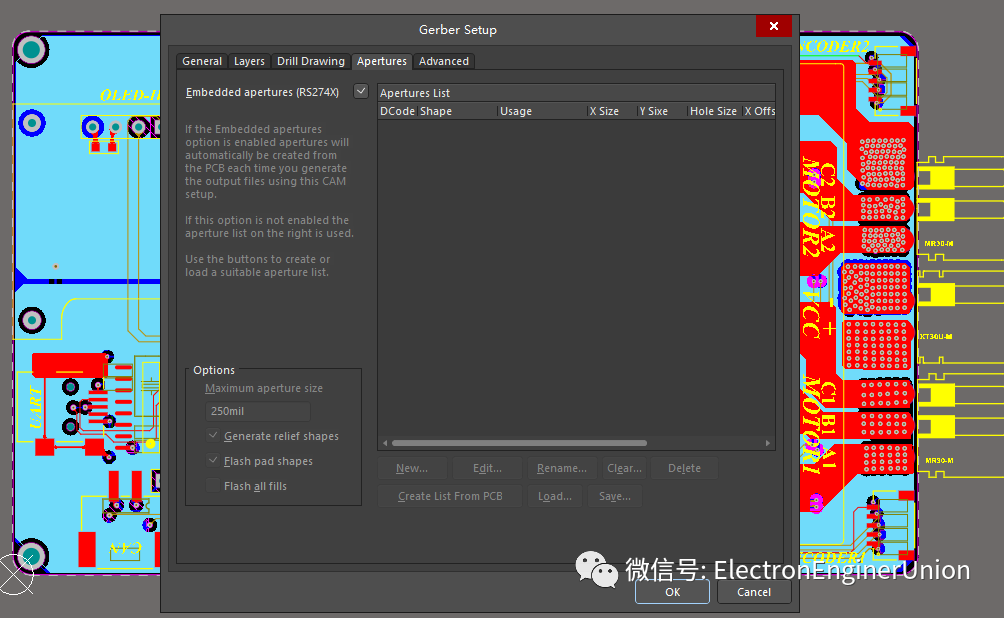

4、在"Apertures"里面打勾選中"Embedded apertures(RS274X),如下圖所示：

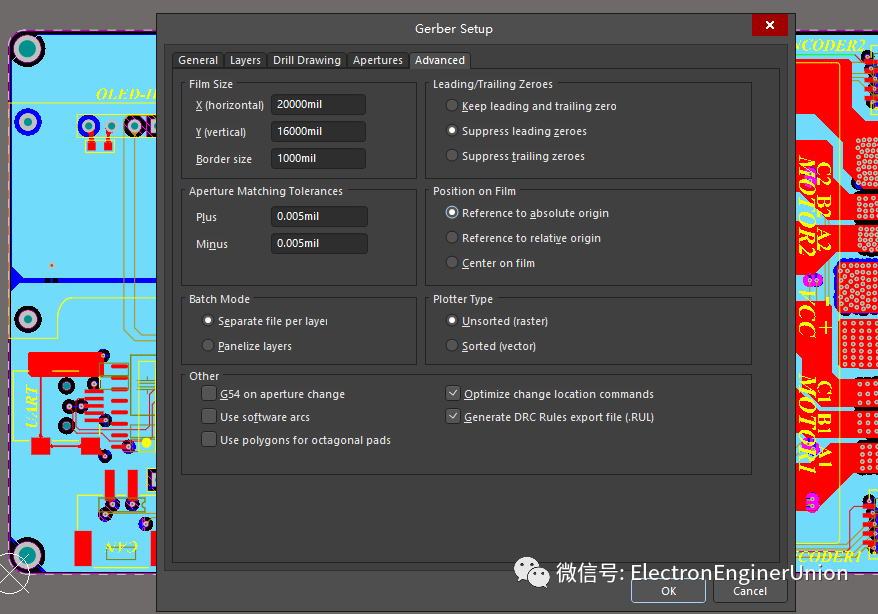

5、在"advanced"里面，在"Leading /Trailing Zeroes" 區域，選中"Suppress leading zeroes"，點擊OK,進行第一次輸出。如圖所示：

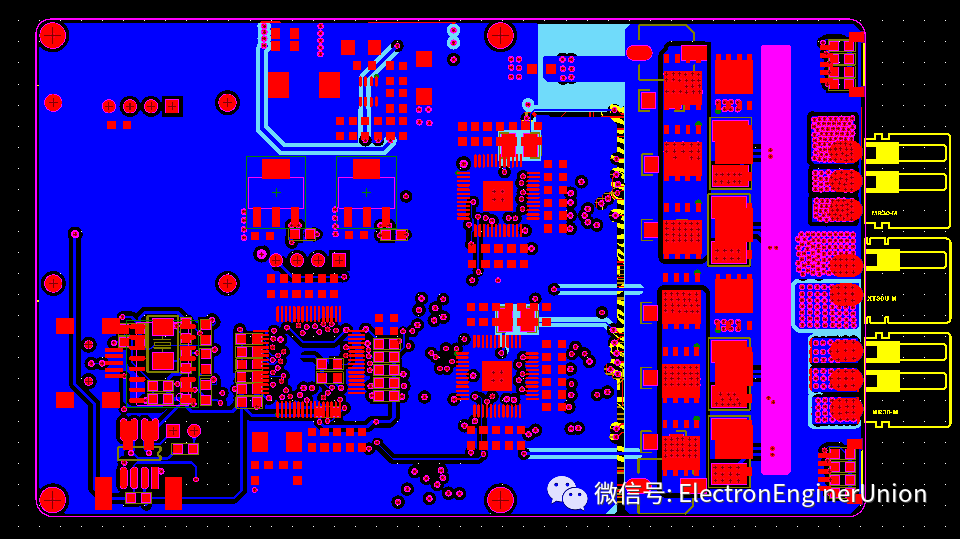

輸出如下圖：
其次是第二次輸出：

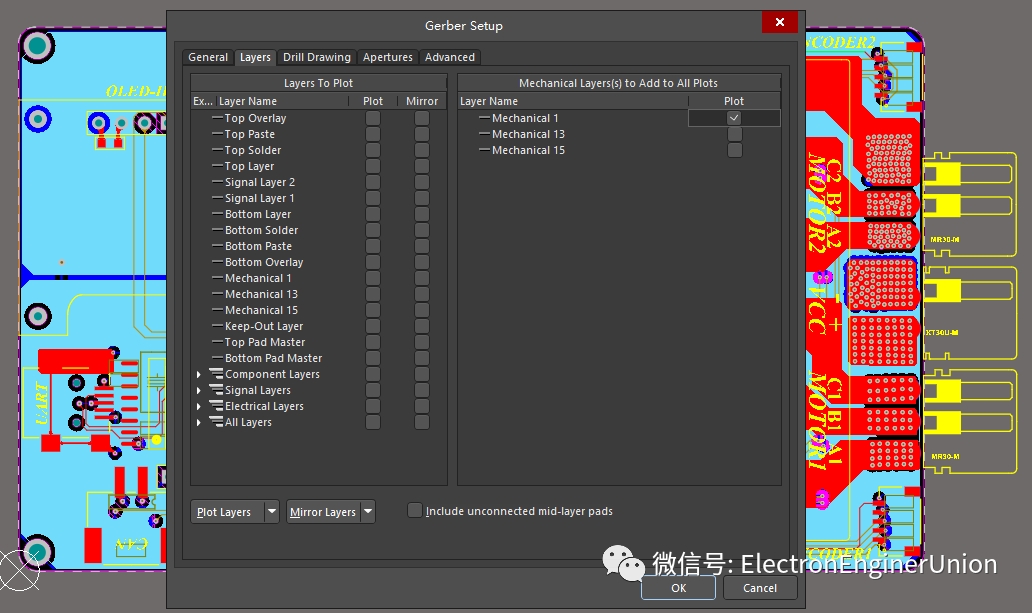

1、在PCB的文件環境中，再次file->Fabrication outputs->Gerber Files，進入Gerber Setup 界面，在"layers"里面，在左邊的"plots layers/mirror layers "均選為all off , "include unconnected mid-layer pads"前面的勾也去掉。只選中有關板子外框的機械層，點擊"OK"進行第二次輸出。設置如圖所示：

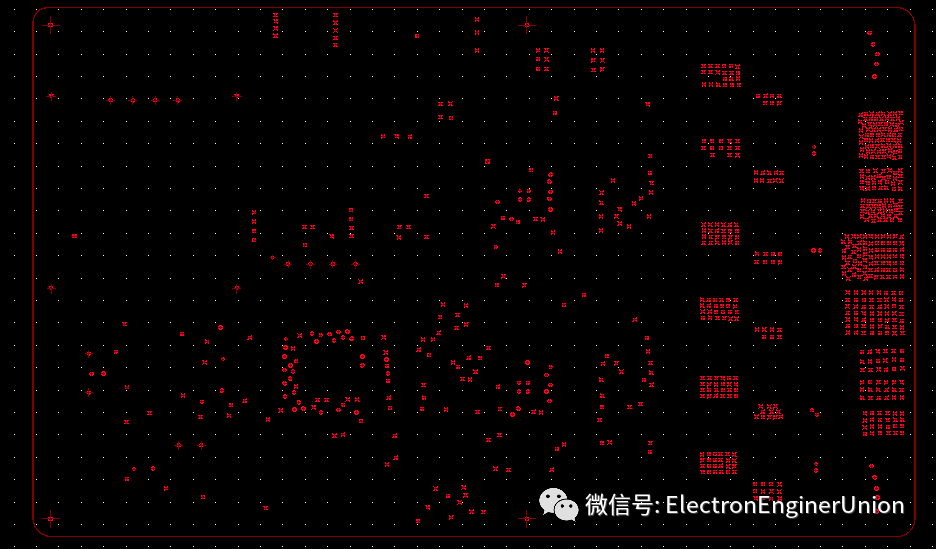

生成文件如下圖所示：
最后是第三次輸出：

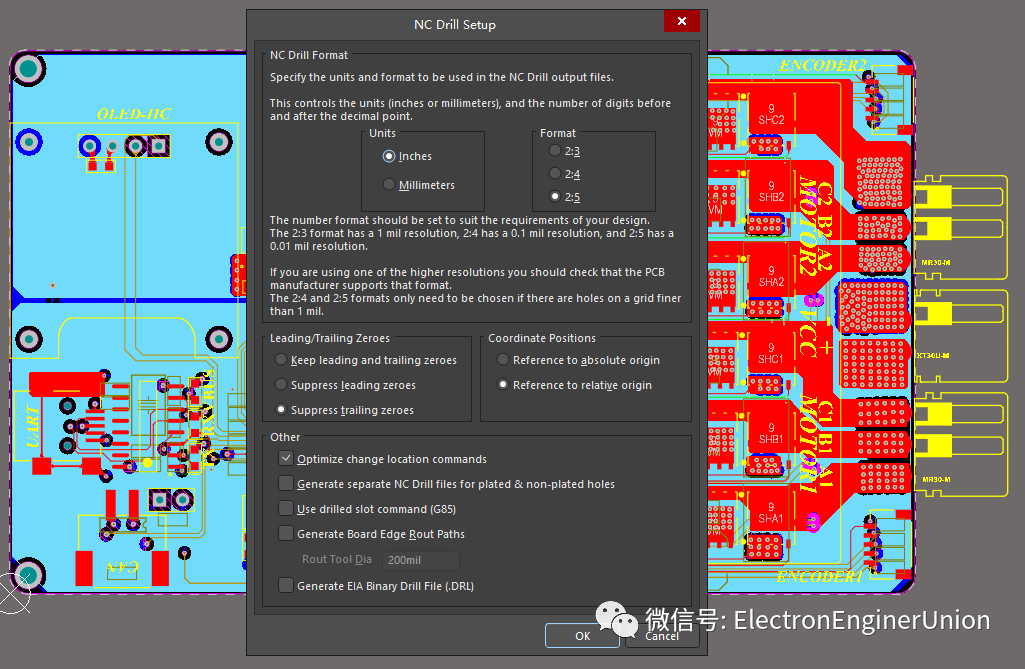

1、在PCB文件環境中，"file->Fabrication outputs->NC Drill Files ",進入NC Drill Setup界面，units選中"inches"，format 選擇2：5，其他默認選項不變。如下圖所示：

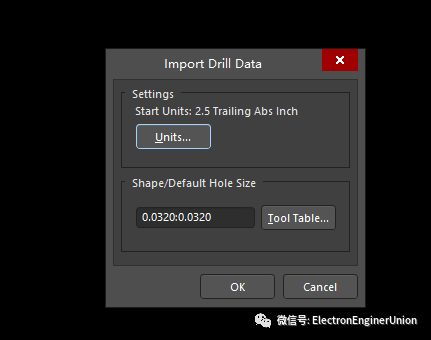

點擊"OK"按鍵，進行第三次輸出。彈出如下界面：

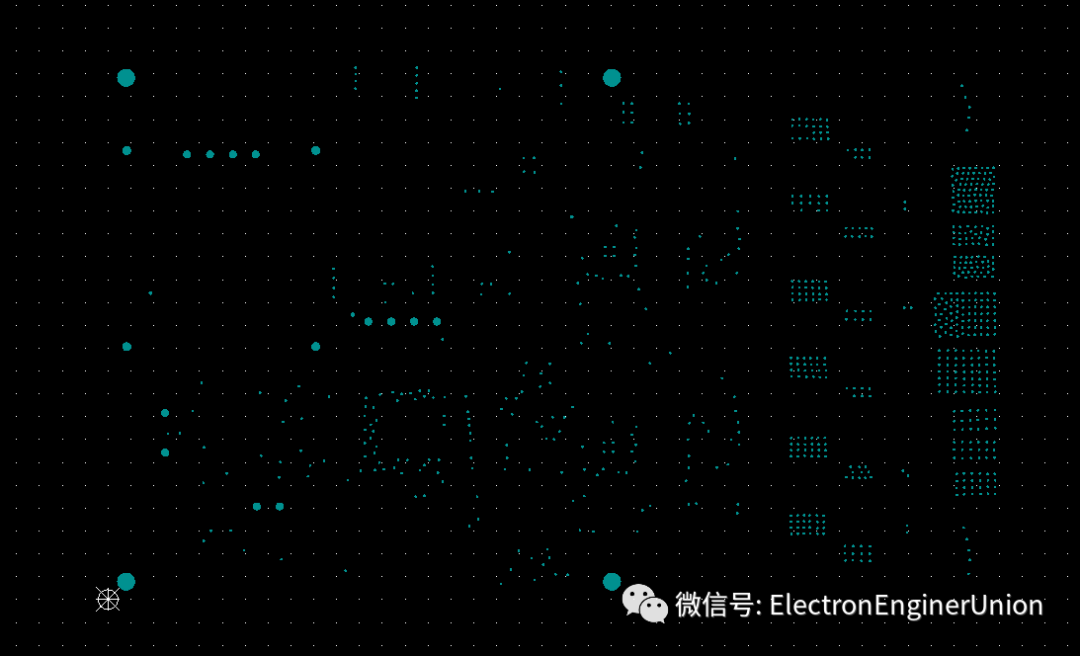

點擊"OK"按鍵。生成如下圖所示文件：

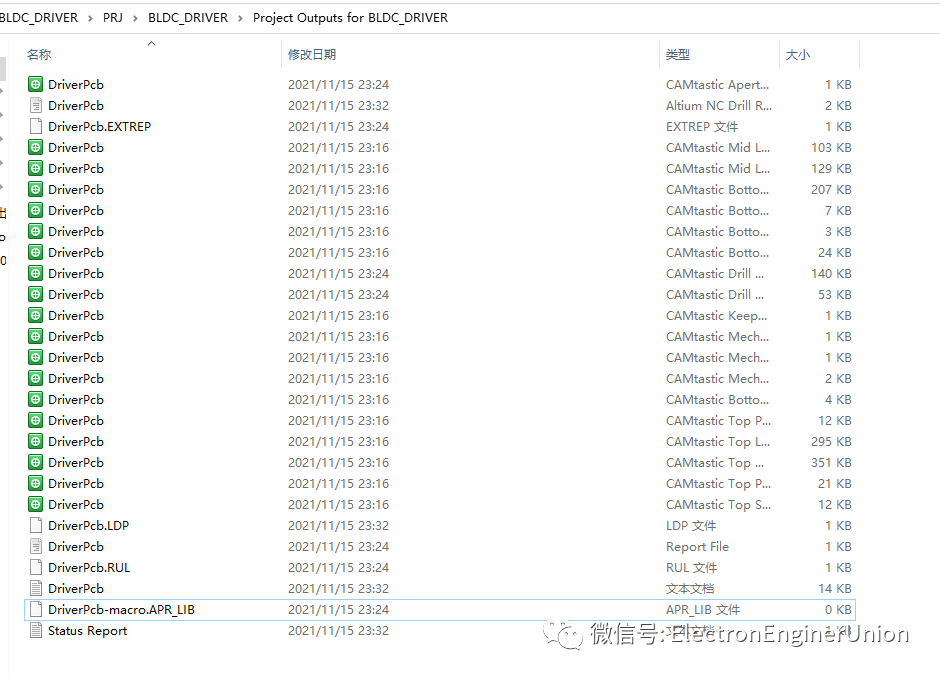

至此，GERBER文件輸出到此就結束了。將生成的文件進行打包壓縮，就可以發板廠進行打烊了。生成的文件如下：
