“嗡嗡嗡...嗡嗡嗡...”，伴隨著清晨的第一縷陽光，嘈雜的手機振動聲將我從凡爾納島的PDC總部召回，社畜打工人的一天開始了。

撇過頭微瞇著床頭柜上“肆意喧囂”的手機，我不禁想將它大卸八塊：這玩意兒是怎么發聲的？

01 手機是如何振動的呢

在手機發展的早期，振動通常用于鬧鈴和來電提醒等。隨著觸屏智能機的逐漸發展，手機通過振動來達到觸覺反饋的功能，給人一種踏實的觸摸感。那這種振動到底是怎么來的？這其實都是手機內嵌的微型馬達產生的。在功能機和智能機早期時代，轉子馬達不可一世，隨著應用場景的不斷深化和用戶體驗的不斷升級，線性馬達橫空出世。接下來，我們一起聊聊馬達的發展歷程、設計結構以及運作原理吧。

02 馬達的分類和原理轉子馬達柱形轉子馬達

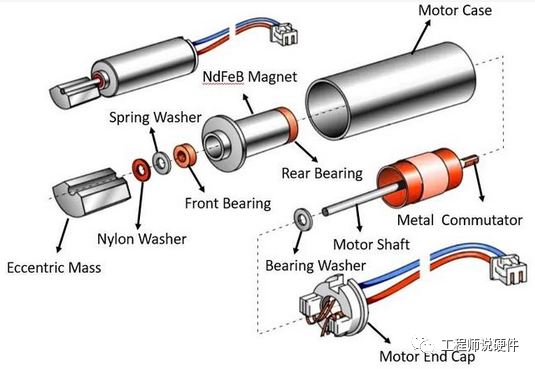

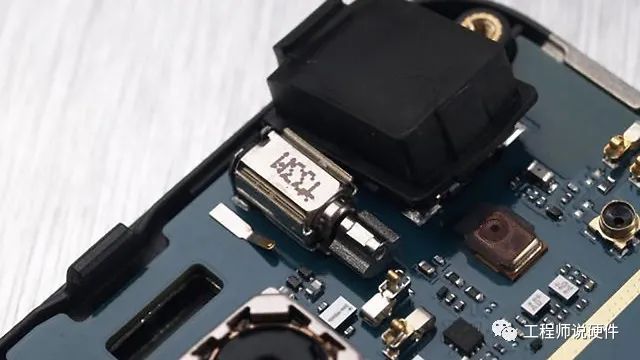

柱形轉子馬達類似mini版四驅賽車的馬達，都是利用電磁感應原理驅動轉子產生轉動。前軸的不對稱質量塊，在旋轉的過程中離心力不斷變化，帶動整個手機上下左右搖晃，振動聲就此產生了。

優點：驅動方式簡單、成本低；

缺點：體積大，不利于手機輕薄化設計；啟停慢，無方向性，“嗡嗡”聲不夠干脆，振感差。

扁平轉子馬達

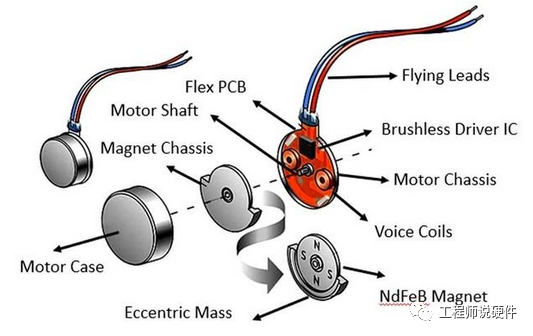

為了適應手機輕薄化的發展，在柱形轉子馬達的基礎上，設計出了如下扁平式的轉子馬達，其核心原理仍是利用不對稱質量塊的偏心力產生振動，其優缺點也和柱形馬達基本一致。

線性馬達

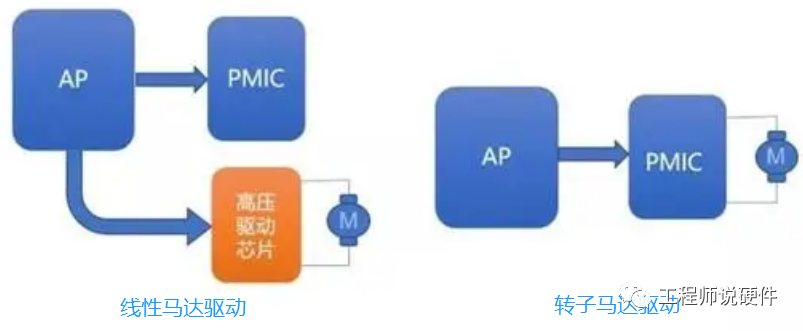

線性馬達的運行原理和打樁機類似，它能將電能直接轉換為機械能，帶著內部動子沿固定方向做往復運動。利用高壓驅動IC，可以進一步縮短線性馬達的啟停時間，并提高其振動強度，“噠噠”聲的質感和細膩感是轉子馬達不能比擬的。

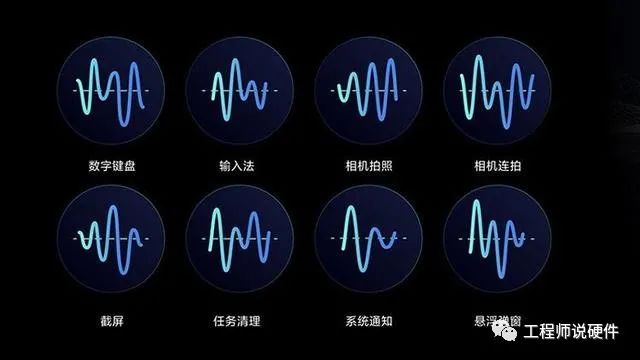

線性馬達可以單獨控制其振動力度或頻率，通過其內置芯片可以預存很多振動波形，還能伴隨音樂振動。開發人員可以根據不同的使用場景、游戲場景（槍支型號）適配對應的振動波形，給用戶帶來了豐富的觸覺反饋。

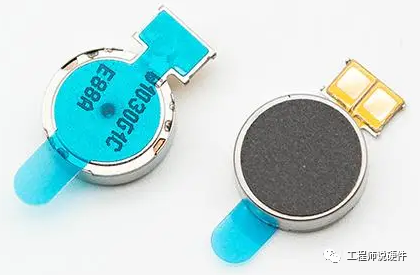

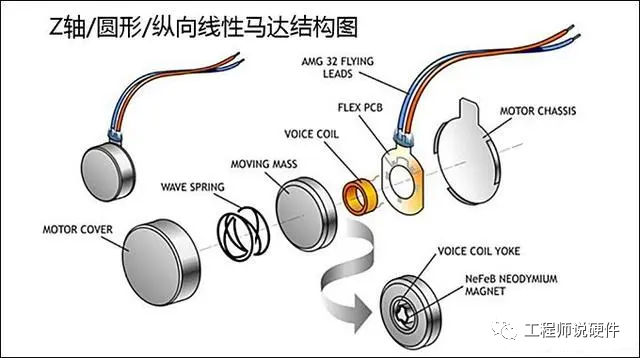

Z軸線性馬達

Z軸線性馬達的外形和扁平轉子馬達類似，其內部定子沿著Z軸做往復運動，能在上下方向上帶來較強的振感。Z軸行程較短，振感相比X軸線性馬達偏弱，但比轉子馬達已強了太多了。

優點：啟停快、方向感強，“嘚嘚”聲干脆立體；體積較小，成本適中

缺點：運動行程短，振感比X軸線性馬達偏弱

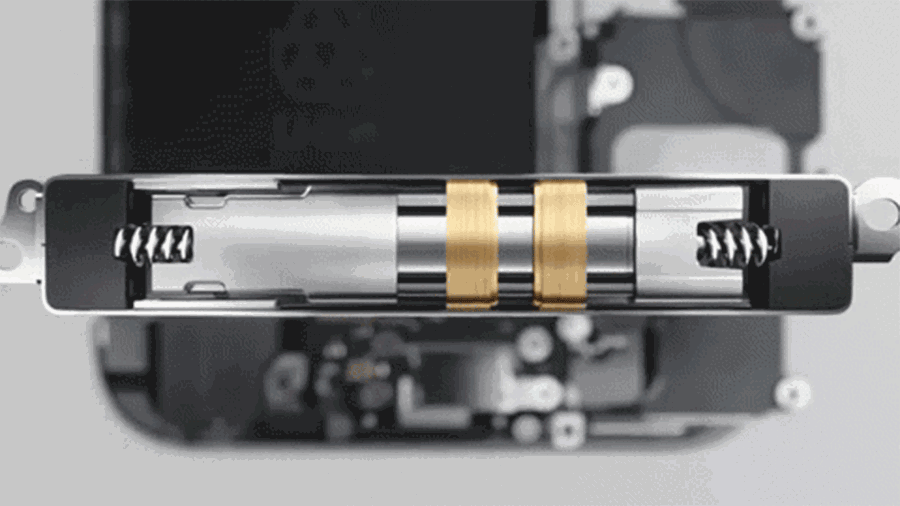

X軸線性馬達

X軸線性馬達外觀呈現出長方體的形狀，內部動子沿著X方向往復運動，手機的X軸或Y軸向空間較大，因此X軸線性馬達相比Z軸擁有更長的行程，帶來的振感也更強。

因?yàn)閄/Y軸的空間拓展性比較強，通常可以采用體積更大的X軸馬達來獲得更強更好的振感體驗。

優點：啟?？?、方向感強，“噠噠”聲更干脆；運動行程長，振感比Z軸線性馬達更強

缺點：體積偏大，成本較高

超寬頻線性馬達

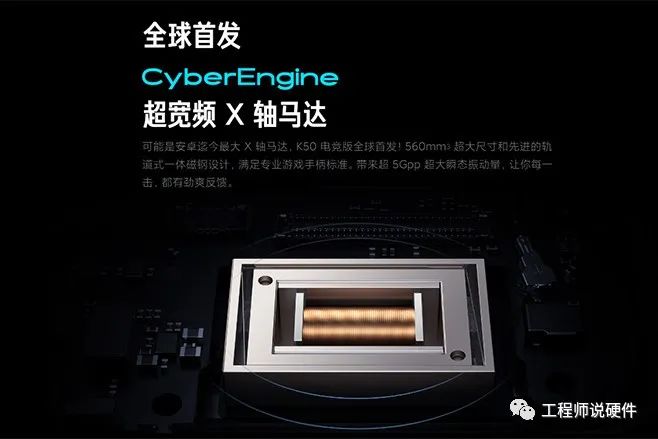

常規的線性馬達都存在一個最強振動頻點F0，在這頻率之外，振感會急速下降。超寬頻線性馬達則能在較寬的頻率范圍內均提供不弱的振動量，更加豐富了振感效果，。超寬頻線性馬達由于其較大的體積和昂貴的成本，目前常用在高端的游戲手柄當中，還未能在智能手機中普及，僅在Redmi K50中嶄露頭角。

超寬頻線性馬達是未來觸覺反饋的發展方向，隨著技術的進步，或許有一天，我們也能通過手機來感受到徐徐清風和淼淼水波了。優點：超寬振動頻率，振感效果更豐富缺點：體積更大，成本更高

03 線性馬達的應用

蘋果從iPhone6開始引進線性馬達，自2018后，國產主流旗艦機型陸續跟進。發展至今，線性馬達已然成為各大廠商的一大賣點，也是消費者們極致體驗不可缺少的一部分。我們一起看下線性馬達的幾大應用場景吧。

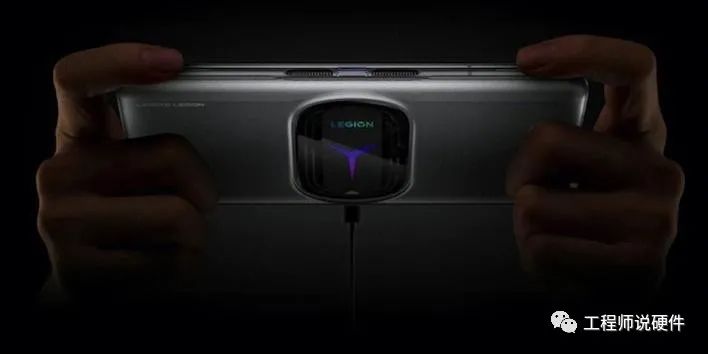

模擬實體按鍵為了提高手機的密封性、整體美觀性、以及極致操作性，很多廠家都推出過取消實體按鍵的產品，比如華為的mate30 pro，配合著大曲面屏，確實美不勝收。對于游戲發燒友而言，肩鍵必不可少，拯救者Y90采用雙X軸線性馬達+壓感，模擬實體肩鍵，手感依舊非常優秀。

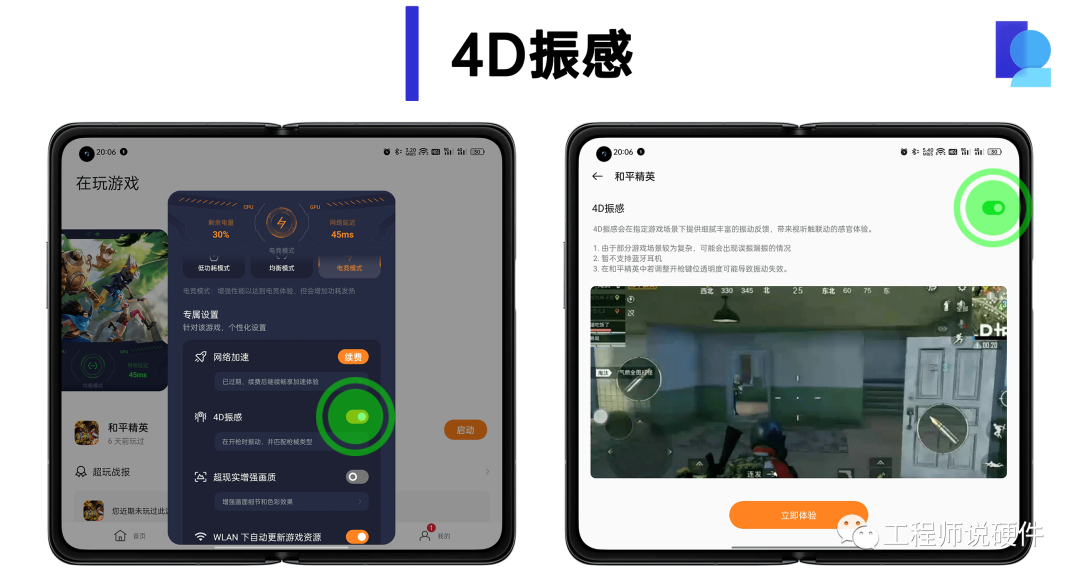

游戲4D振感通過對游戲場景的識別，X軸線性馬達能夠針對不同槍聲、駕駛、碰撞、跳躍等多種場景，給予玩家不同的振感效果，通過這種直接的物理反饋，玩家能或者非常真實的觸感體驗。

提升交互體驗X軸線性馬達可以伴隨音樂節奏振動，豐富音樂頻響特性；它還能模擬機械鍵盤的敲擊感，讓用戶有更好的觸屏使用體驗；鬧鈴、拍照、通知欄...各種場景中能有它的身影。

總結

X軸線性馬達憑借著超強的振感、豐富的振動效果和干脆悅耳的“噠噠”聲，逐漸成為挑選手機不可忽視的重要部分，其未來的發展也非常值得期待。

你的手機使用的是什么馬達呢？歡迎評論區一起討論吧。
