一、引言
DVC2108P8是南京集澈電子科技有限公司推出的一款4至8串支持高邊電池組監控芯片，采用車規級高壓BCD工藝設計，適用于電動工具、便攜儲能、UPS等應用場景。其集成AFE（模擬前端）和MCU（微控制器）雙核架構，支持電池電壓、電流、溫度的高精度測量及多重硬件保護功能。
本文將測試電壓、電流采集精度情況、低功耗等方面，為后續應用提供參考，同時開源DEMO全部文檔資料（詳細的PCB、原理圖、例程代碼、BOM清單等），拿來即用。 文末聯系代理商可免費申請demo或芯片樣品測試。
二、樣機介紹

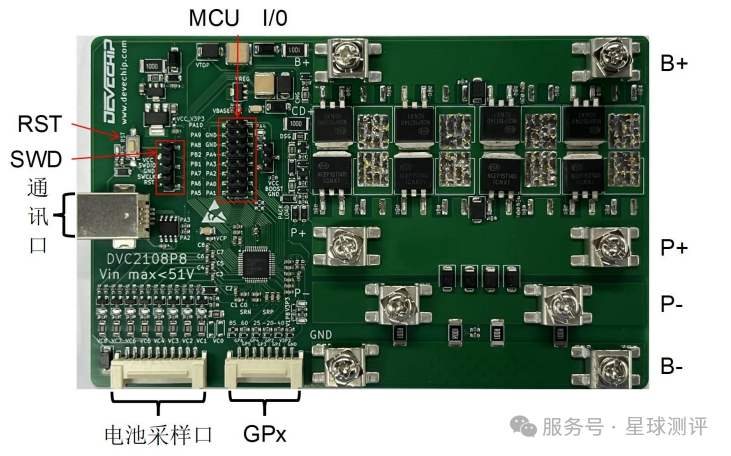

1.公布參數
2.原理圖
DVC2108P8低邊推薦原理圖
DVC2108P8高邊推薦原理圖
圖片清晰度受限，資料請找沛沛獲取。三樣機實測1.電流精度測試
| 測試方法
DEMO板電阻分壓模擬8串電池組，輸入電壓30V;負載1-10A恒流放電；記錄DEMO上位機采集的電流和實際電流。
| 測試結果
左右滑動圖片，查看負載1-10A恒流放電時，采集電流和實際電流的實測數據，注：測試時未使用電流校準功能。

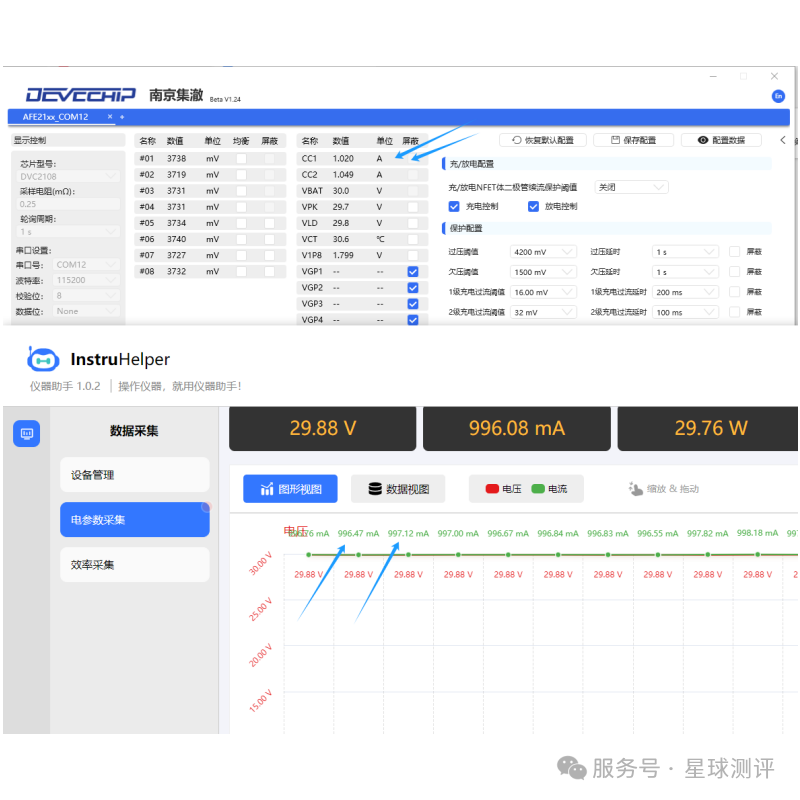

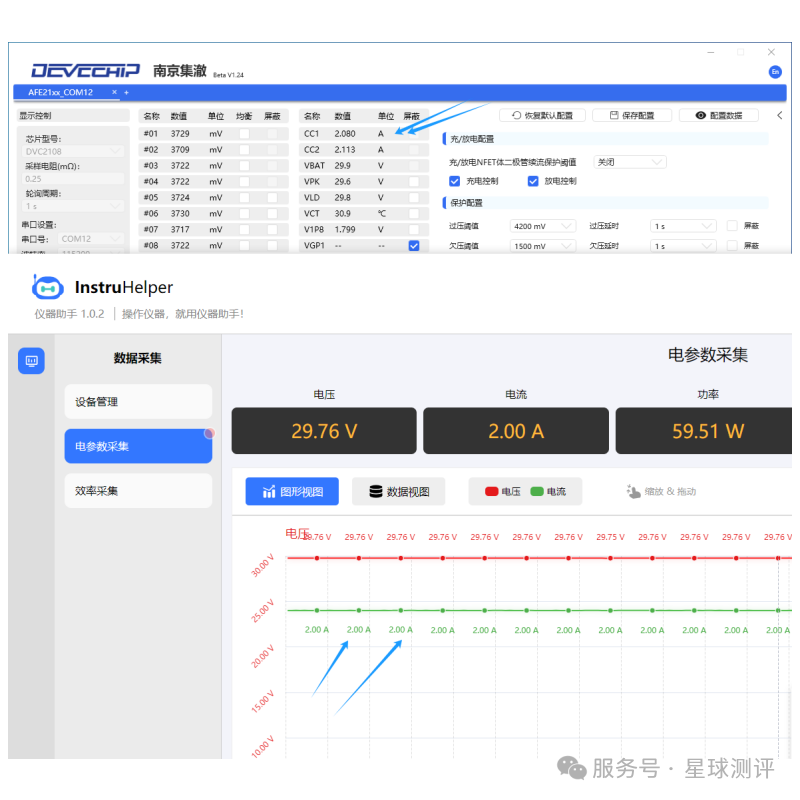

1A，DEMO 1.02A，實際0.997A
2A，DEMO 2.08A，實際2.00A

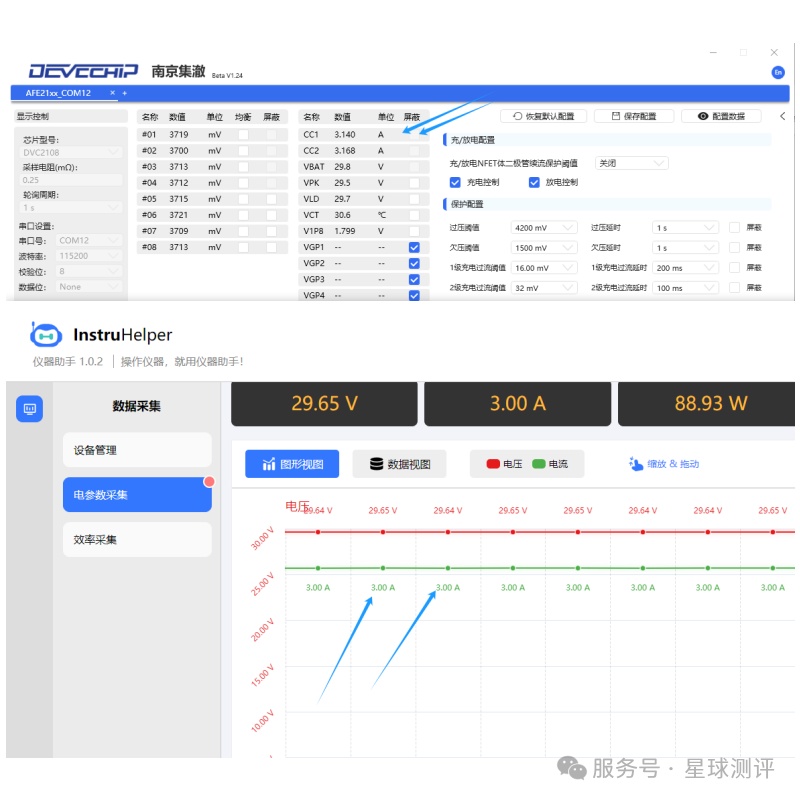

3A，DEMO 3.14A，實際3.00A

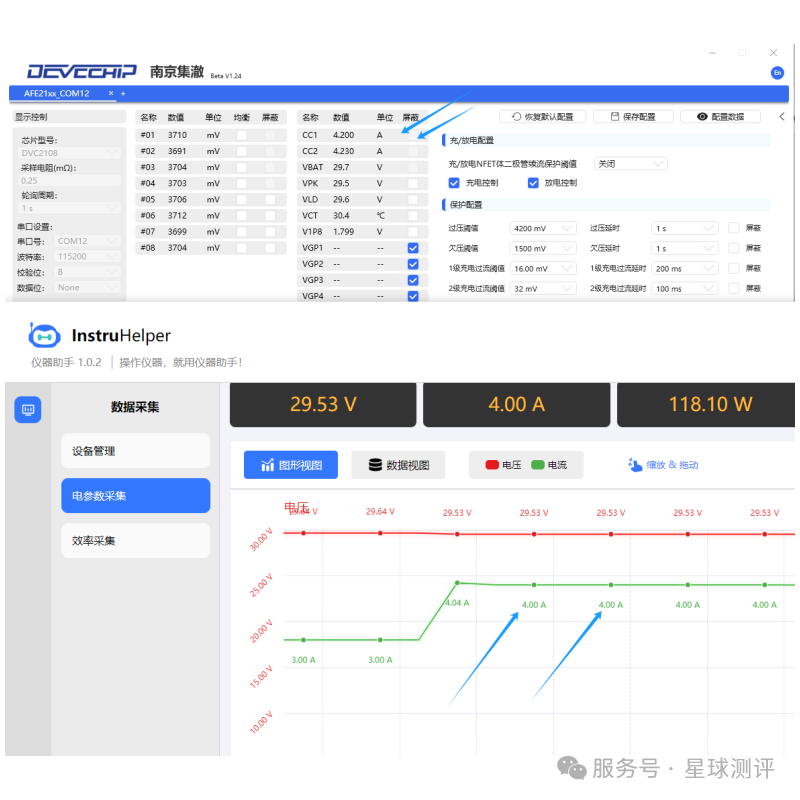

4A，DEMO 4.20A，實際4.00A
5A，DEMO 5.28A，實際4.99A
6A，DEMO 6.32A，實際5.99A

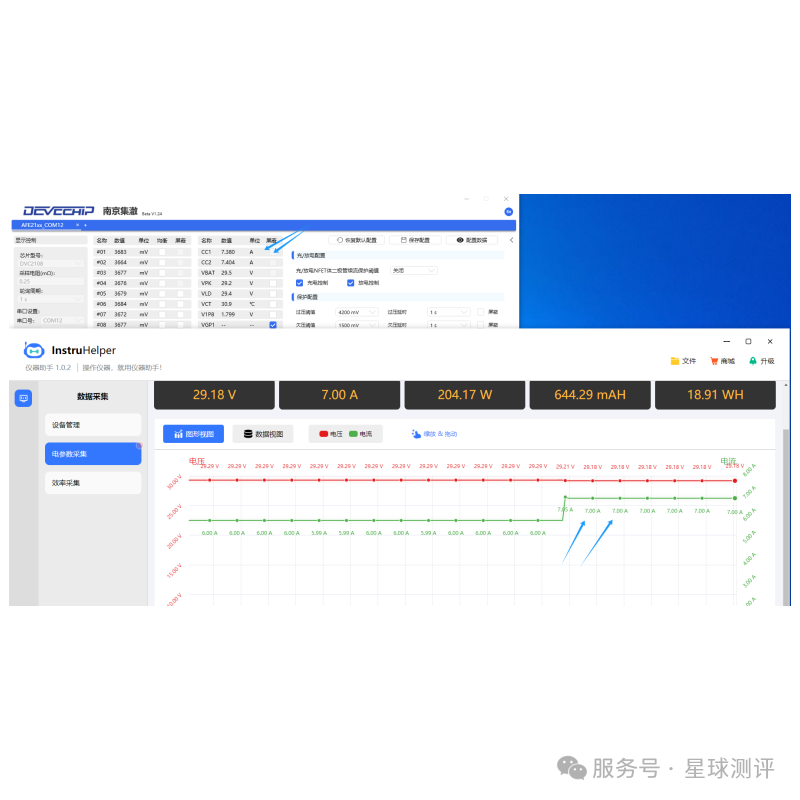

7A，DEMO 7.38A，實際7.00A

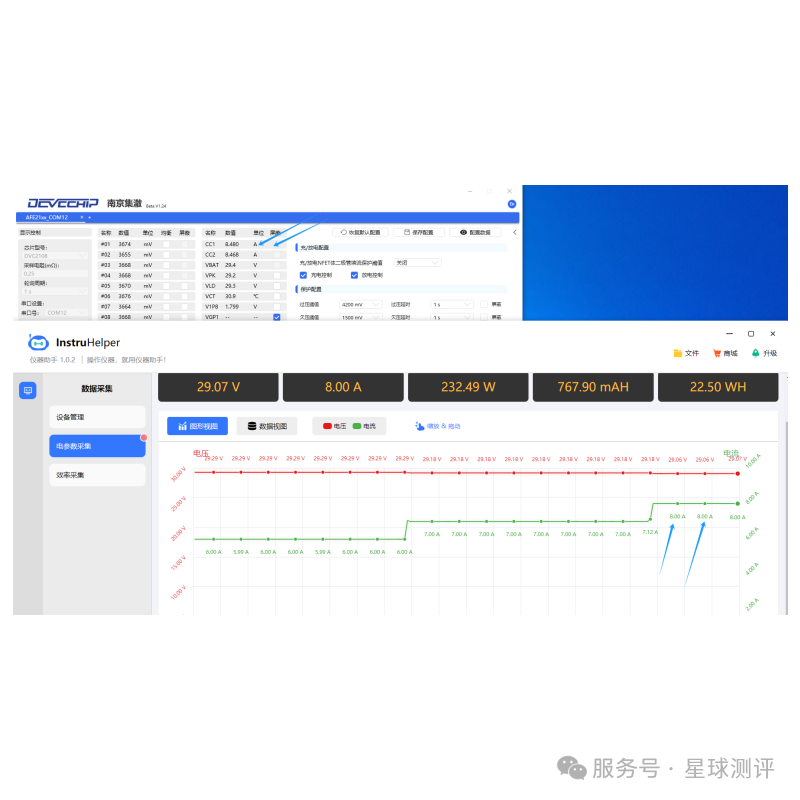

8A，DEMO 8.48A，實際8.00A
9A，DEMO 9.50A，實際9.00A

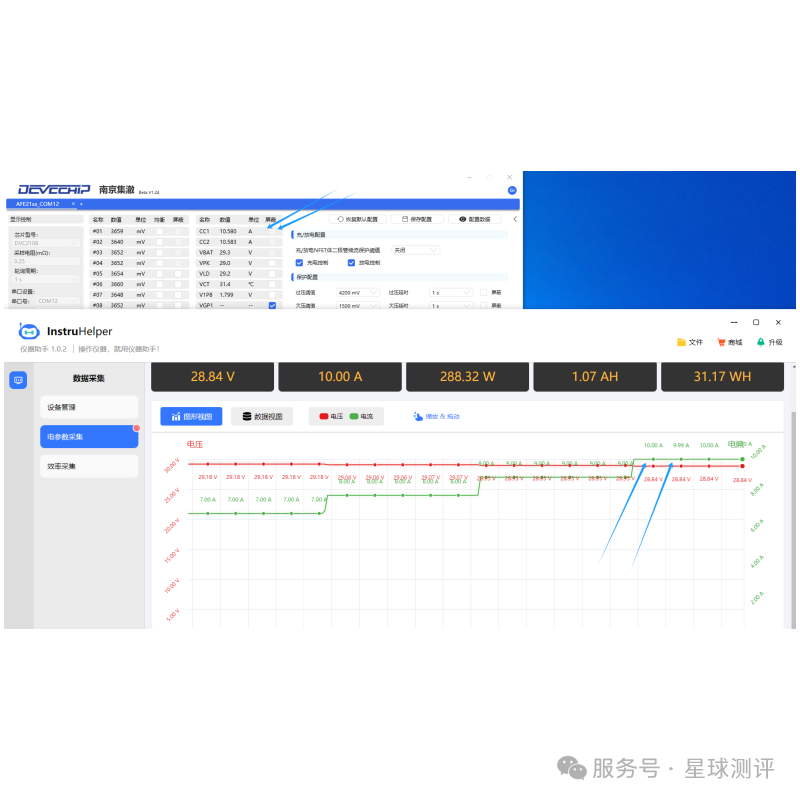

10A，DEMO 10.58A，實際10.00A
測試結論
相對誤差：2.3%~6.0%，略高于典型值（±1%），但未做校準，偏差是常見問題。DEMO在0.25mΩ采樣電阻條件下，未校準時系統呈現+2.3%~+6.0%的正偏差，符合數據手冊標稱的±200μV基礎誤差范圍（等效±0.8A@10A）。
應用建議
0.25mΩ電流取樣電阻比較小，在10A以內電流的應用建議加大取樣電阻，使用1mΩ或者更大，啟用芯片內部校準功能。
校準優化建議
- 硬件校準：通過調整CADC_GAIN 寄存器補償增益誤差。
- 軟件補償：實際項目開發中添加線性擬合公式（如真實電流= 0.947 × 測量值 - 0.05）。
- 啟用校準后，誤差可降至±1% 以內（參考手冊 4.1 節電氣特性）
2.電壓精度測試
| 測試方法
DEMO板電阻分壓模擬8串電池組，輸入電壓30V。使用萬用表測量B1-B8板端電壓，記錄DEMO板上位機和板端測量的實際電壓。
| 測試結果
左右滑動圖片，查看上位機電壓和B1-B8板端的電壓的實測數據。

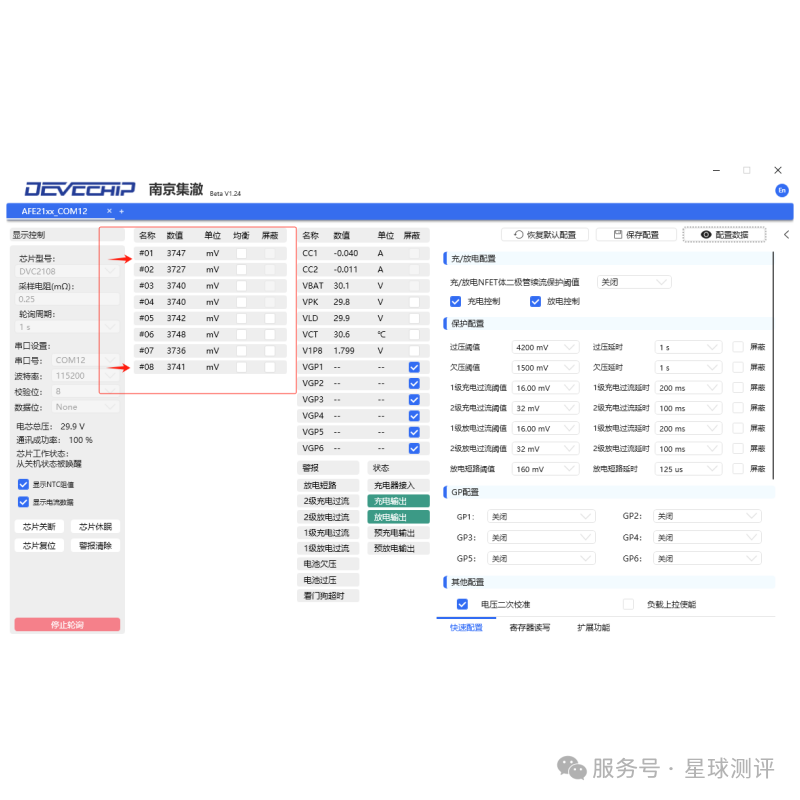

上位機電壓設置
測試結論
最大誤差±4mV（優于標稱±5mV），平均誤差3.5mV，完全滿足BMS應用需求。
3.待機電流測試| 測試方法
輸入電壓30V到B+、B-，芯片默認不開啟狀態，記錄耗電電流。
| 測試結果

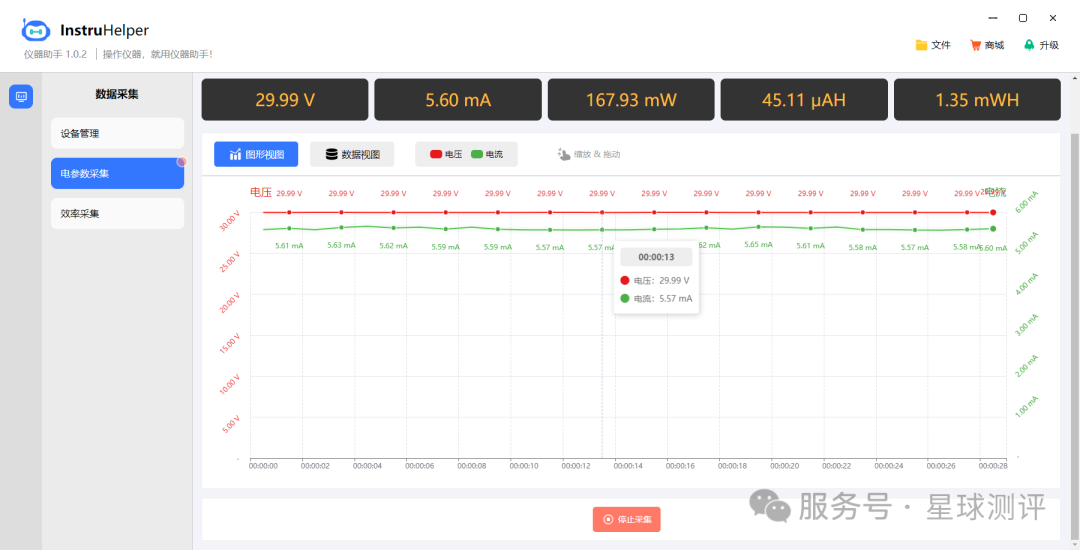

由于DEMO還有其它功耗電路，在不破壞DEMO的前提下沒有測試到真正休眠功耗，上電沒有配置芯片寄存器測試到的電流是5.5mA-5.6mA。
| 測試結論
整板待機電流5.5-5.6mA（含外圍電路），未測得芯片真實休眠電流，實際應用時，芯片休眠電流可參考規格書標稱值（典型值60μA）。
注：規格書標稱AFE休眠模式功耗約60μA（需寄存器配置進入）
方案亮點- 高邊架構設計：
集成高邊充放電驅動（CHG/DSG），支持NFET 驅動，可直接控制電池組的高邊開關，避免傳統低邊方案的地參考問題。
內置電荷泵（Charge Pump），提供6~12V 柵極驅動電壓，確保高邊MOS 管可靠導通。
- AFE + MCU 雙核集成：
AFE（模擬前端）：負責電池電壓、電流、溫度的高精度采集，支持硬件保護（OV/UV/OCD/SCD）。
MCU（ARM Cortex-M0+）：72MHz 主頻，64KB Flash + 8KB SRAM，可運行BMS 算法，減少外置MCU 需求。
- 車規級工藝：
采用高壓 BCD 工藝，耐壓達132V，支持-40℃~85℃工作溫度，適用于嚴苛環境。

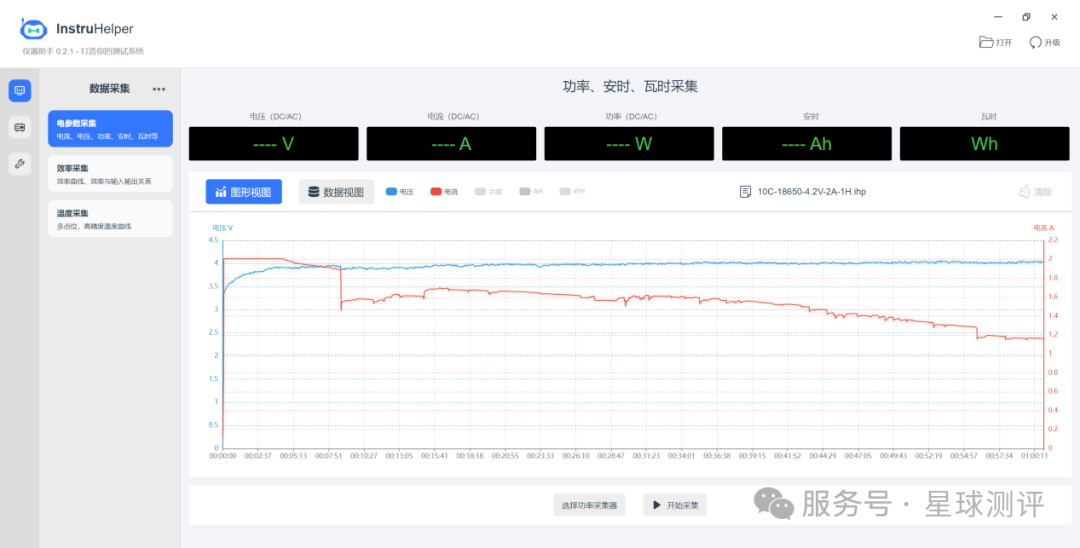

四、測試儀器本次測試過程中所使用的測試儀器如下：

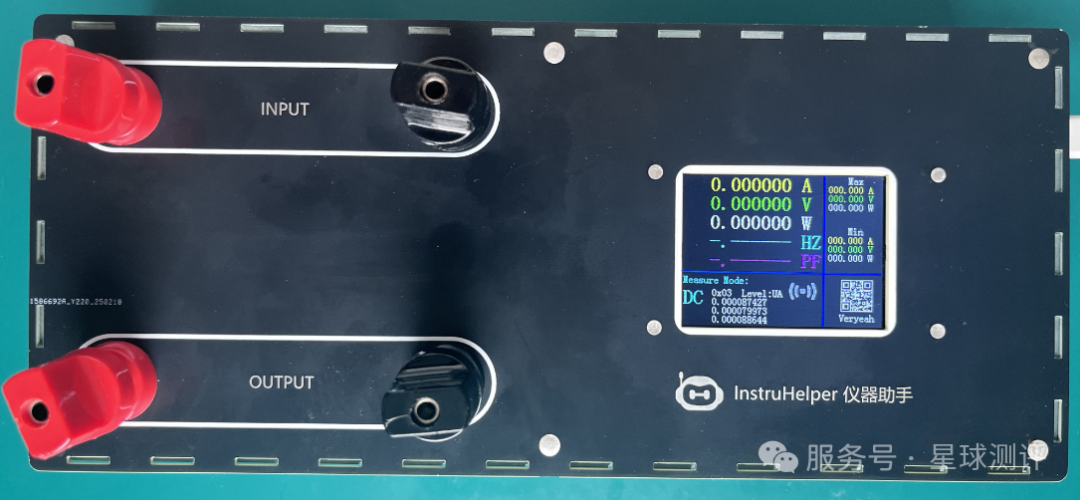

這是一款由電源網·星球測評研發的儀器助手功率采集器，用于采集直流和交流電壓、電流、功率、PF值、頻率，還有無線通訊功能，可以和電腦進行連接，電腦端軟件能幫助工程師實現各種測試數據分析，轉換效率、充放電曲線，電流曲線，功率曲線，電壓曲線等功能，是電子工程師的理想測試工具。
