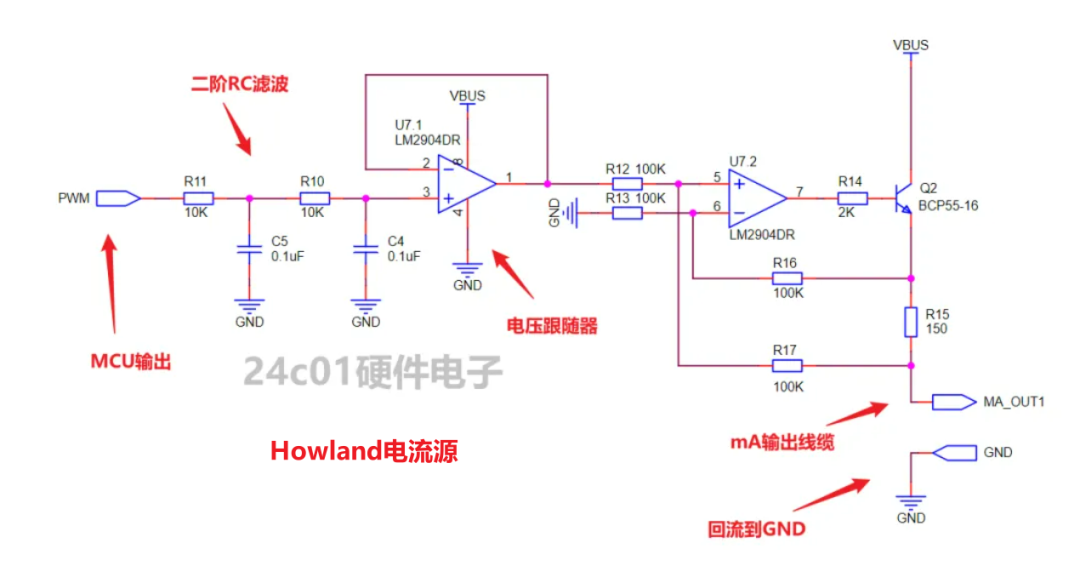

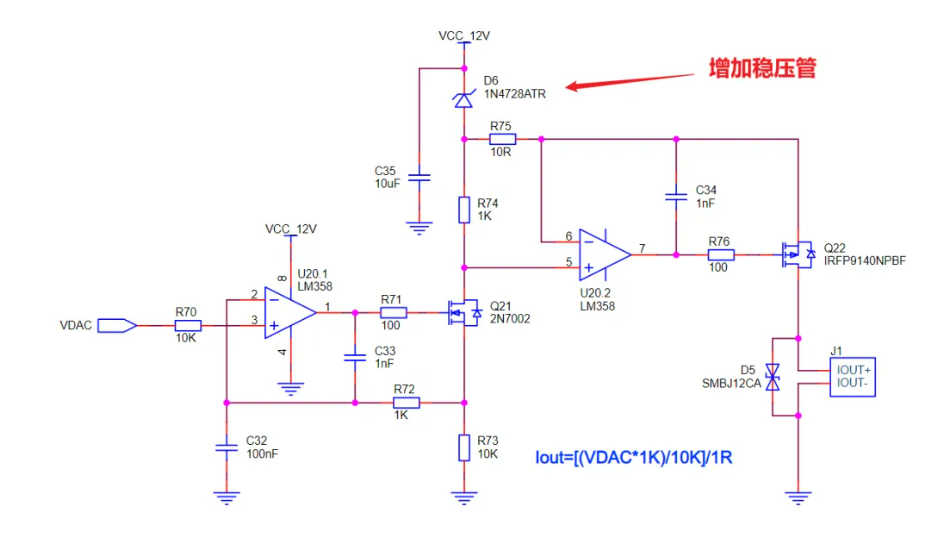

在之前我們分析過兩種source類型的電流源，分別是Howland電流源，以及一個sink轉source類型的電流源（暫且叫他這個名字吧）。下圖是之前分析的電流源的電路圖：

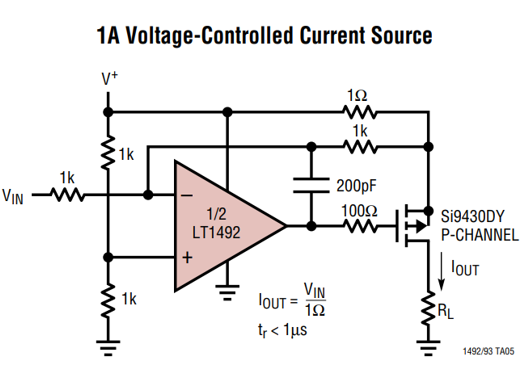

本期分享的是另一種source類型的電流源，電路圖選取自LT1492的數據手冊，電路圖如下所示：

這個電路通過單顆運放及PMOS就可以實現恒流控制，并且不需要先使用sink類型的恒流源做一級轉化。個人感覺還是很不錯的。

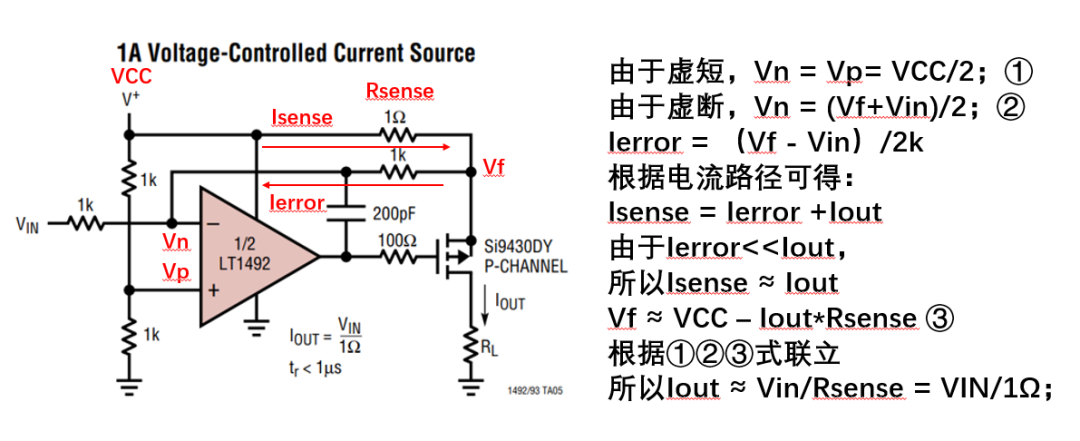

電路推導過程如下所示，通過推導我們可以看出，在電路上是存在一個Ierror電流的，使用的時候要注意Ierror帶來的誤差：

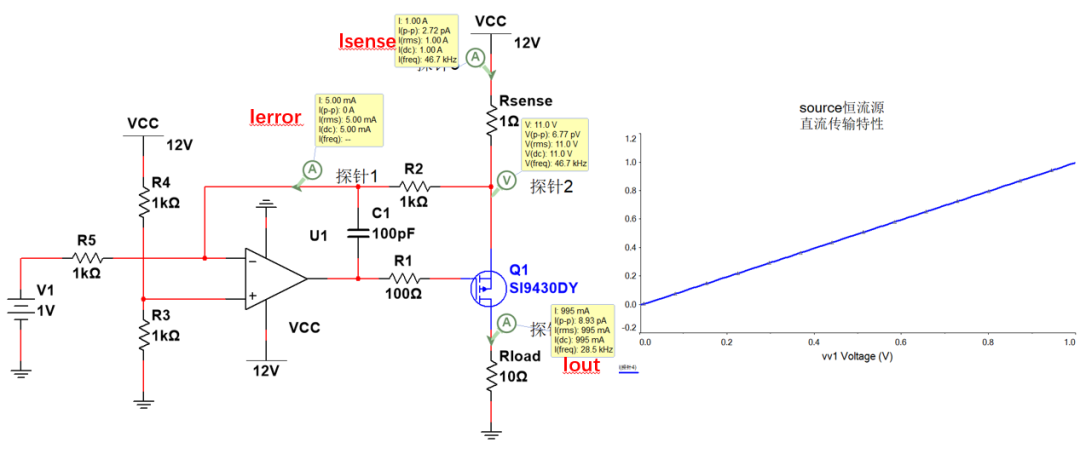

然后是電路的仿真結果，我們可以看到當輸入電壓為1V的時候，輸出的電流為995mA（因為存在5mA的Ierror電流）。尤其是在小電流下，誤差更為明顯。

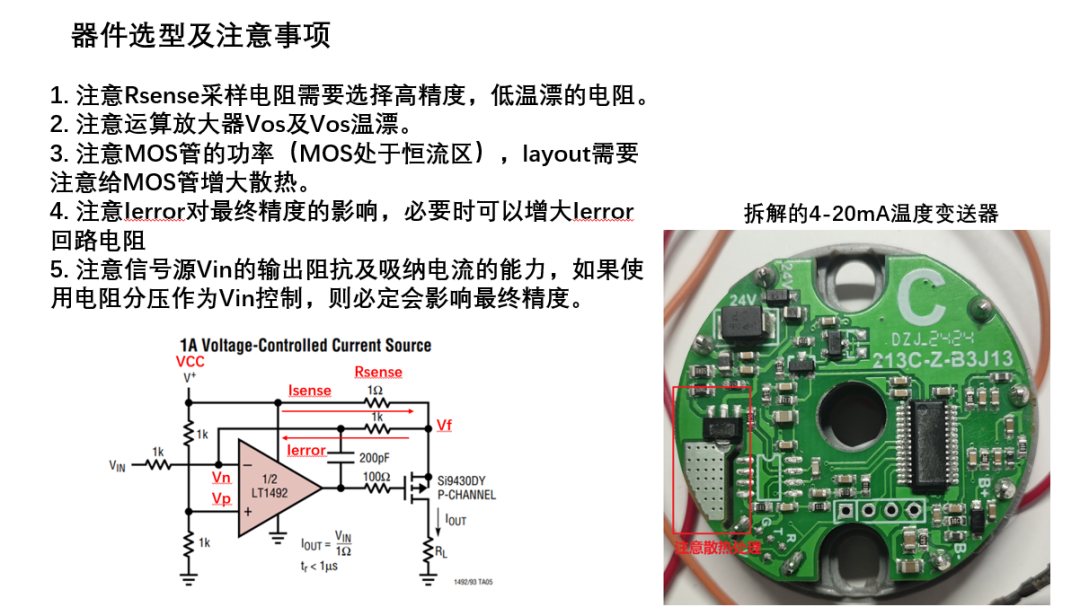

然后是電路的選型部分的注意事項：

1. 注意Rsense采樣電阻需要選擇高精度，低溫漂的電阻。

2. 注意運算放大器Vos及Vos溫漂。

3. 注意MOS管的功率（MOS處于恒流區），layout需要注意給MOS管增大散熱。

4. 注意Ierror對最終精度的影響，必要時可以增大Ierror回路電阻5. 注意信號源Vin的輸出阻抗及吸納電流的能力，如果使用電阻分壓作為Vin控制，則必定會影響最終精度。
