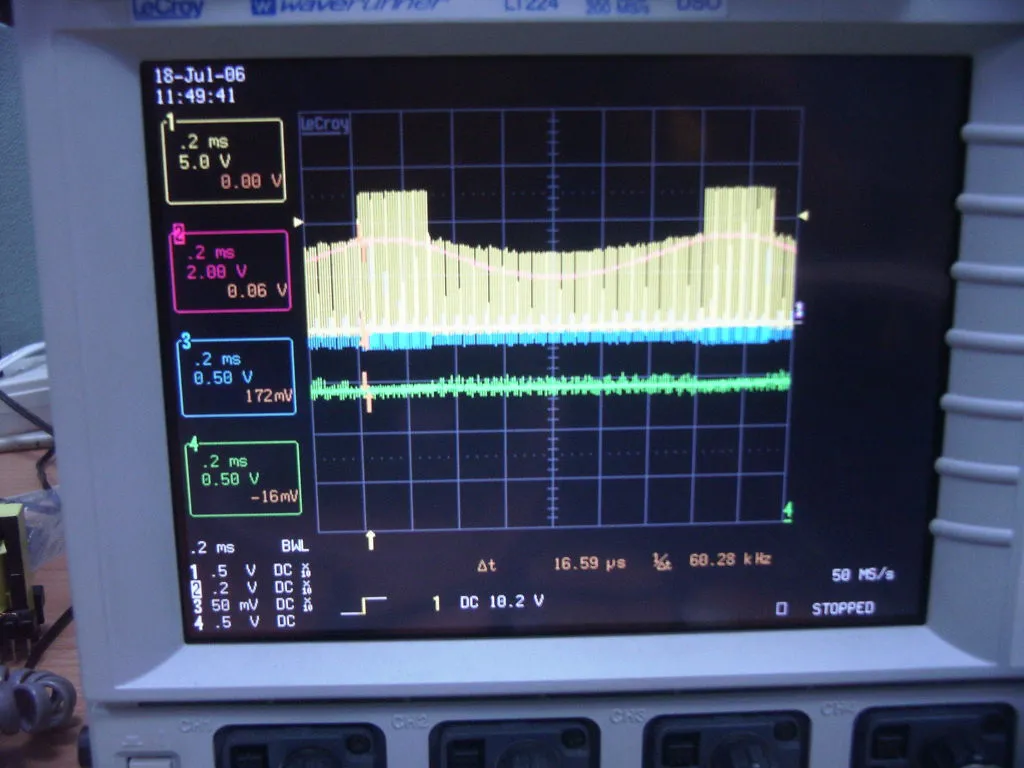

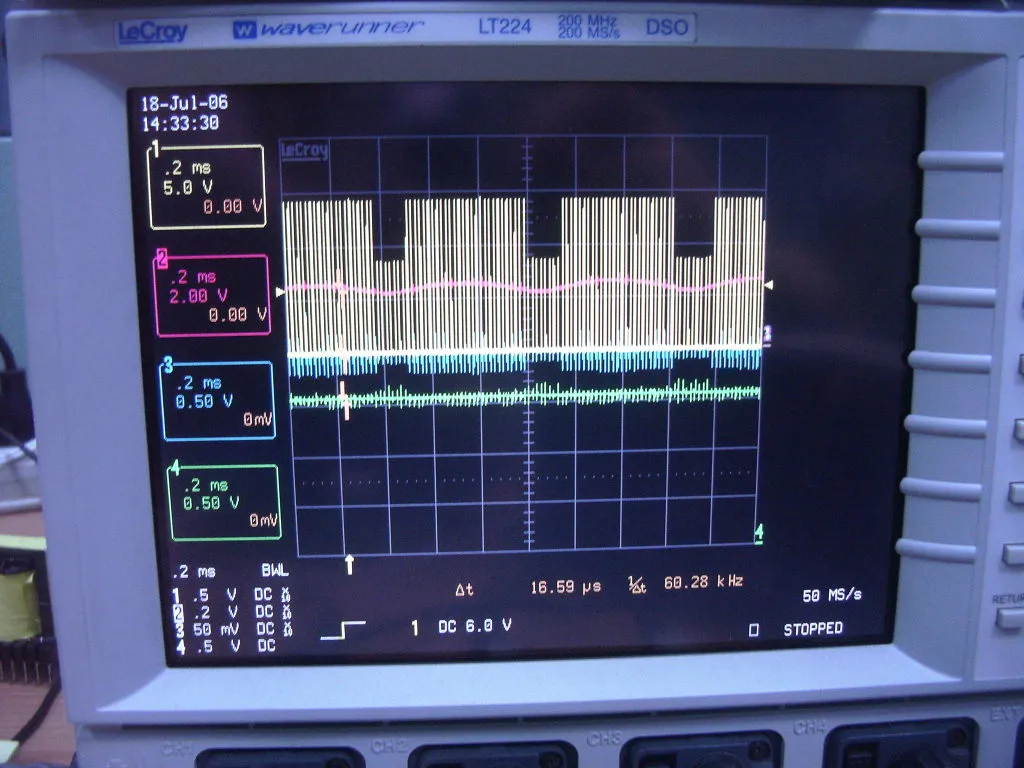

我有附上一個uc3842測試的圖.請幫我chack看看.
為何pin6(黃色)的pulse有大有小.綠色為載波(pin4),粉紅
色為error amp輸出(pin1).藍色為電流回授(pin3).

估計是3腳前面的阻容去干擾不夠大,沒圖紙...

傳上電路圖.請各位大大幫我看看.
有更改pin3電阻和電容值.
但結果是一檥的.

這個電路是做什么用的?你簡單介紹一下電路,這樣我們也好幫你分析.

PCB layout會不會有問題,C23有沒有靠近3842? 還有,U4的1,2腳并聯一個470 ohm看.

3842的電源輸入端&參考電壓是不是穩定?

3842 VCC電壓會隨著負載變化.
負載大會變高.參考電壓不變.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153300700.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1153300718.jpg');}" onmousewheel="return imgzoom(this);">

PIN1(粉紅色)一直不穏定.會有弦波.

我也遇到過這種情況,不知是不是一樣的原因?想看看你的電路圖,可惜大不開. 你的電路會不會有問題,有沒有檢查過?

電路圖不知為何傳不上去
