PI的大哥們,幫幫忙~~~

先把R32從10K減到1K試一下.

從示波器看,輸出峰值變高了,但是還是間歇振蕩~~
輸出波形成鋸齒波~

IC從那個代理商買的?最好帶著板到他們的實驗室去檢測一下.因?yàn)檫@種非常具體的問題靠這么一問一答,是很難解決的.譬如,變壓器相位反了,看原理圖,PCB是永遠無法知道的.
所以,不光是你的問題,我們希望以后所有這種具體問題找我們的代理的FAE來處理.

變壓器相位肯定沒有反

解決不了的時候就叫拿到FAE去?

明白了~

你說一個具體板的問題,又見不著實物,我們?cè)趺磥?lái)解決?我們只能憑經驗來說一些可能性.既然從代理買的IC,他們幫你解決問題是他們的義務!

我不是PI工程師,但我估計沒錯的話,你的問題出在變壓器制作上~!

變壓器是在已經做過實驗的,應該沒有問題的,現在的問題是:能啟動,但是工作一會兒之后,輸入電流就急劇增大~,然后再導致間歇震蕩…………也許這樣的問題很多人覺得簡單,但是我的確不是作電源的,一點經驗也沒有,所以只好求助了~~

因?yàn)榍皫滋斓臎_動,向PI的工程師******-CEC道歉!

把C33去掉,輸出整流管全部改到UF4003,如果電流不大的話.你連每一路的電流都沒有,別人很難幫你.
另外R32一定改到1K.

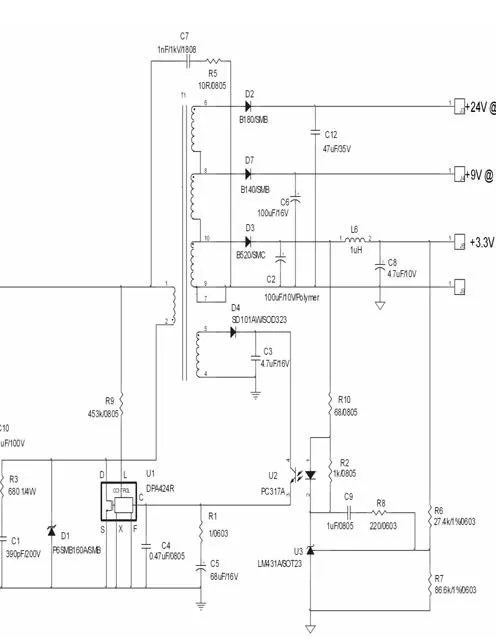

下圖供參考
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1152520639.jpg');}" onmousewheel="return imgzoom(this);">

對不起~~
+27v一路最大電流30mA,-6V一路約2mA,22V一路電流最大30mA,R32已經改成了1K.
當兩組主輸出電流達到15毫安以上的時候,輸入電流就開始上升,最終導致間歇震蕩--好像是帶載能力不行~~

從你這么多的繞組上看,很容易分布電容過大引起寄生震蕩~!

寄生振蕩與帶載有關系么?——我是真的不明白,原諒我的無知~~

都下班了么???

這樣的問題和變壓器是不是關系很大??

請求緊急援助!

PI的高手們,請指教阿~~

你用的是什么磁芯?我正在找呢

發你的變壓器的資料上來看看,我?guī)湍憬鉀Q~!

好的

謝謝了阿~~~!!
1152669648.pdf

看了你的原理圖,感覺有點問題:1、+15V(2)在什么地方?2、+22V和+27V可以采用疊加方式!3、c35是否可以去掉?4、R32確實太大,需要改小!5、變壓器我沒有計算,不能提出建議,但可以將感量加大一些!

請問為什么你將反饋電路分成了獨立的三部分但共用一個817,并且817的1腳有兩種供電.
我們的電路也是三路輸出但反饋電路只有你的一個,現在的現象是只能加一路輸出才能正常工作,想問問你的思路是什么?
謝謝!!!!
