請問為什么電流i1越大，那么7805的輸出電壓uo會越高

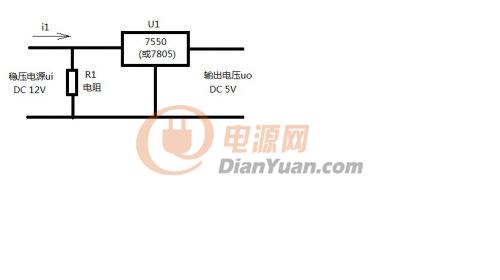

請問為什么電阻R1越小，電流i1越大，那么7805的輸出電壓uo會越高？

正常時uo=5.0V，但是當i1=10A時uo=5.7V

請問為什么，應該怎么改善？謝謝！

全部回復(6)

只看樓主

正序查看

倒序查看

pangjihao

LV.10

2012-08-11 09:18

U1兩邊要加兩個電容的。

回復

nmsf

LV.1

2012-08-11 18:33

@pangjihao

U1兩邊要加兩個電容的。

U1兩邊有330u和0.1u的電容的，但是uo還是會隨i1的增大而提升的，百思不得其解

回復

zhengchao201105

LV.1

2012-08-11 18:47

首先沒有試過這種情況，仿真了一下沒有發現問題

為什么會輸出10A呢，一般來說LDO很少會設計成這么大的電流能力，因為要考慮散熱，比如你的輸入是7v，輸出時5v，這時候LDO的功率就等于（7-5）*10=20w,散熱器得多大

而如果像你所說，i1的10A是基于輸入側下拉R1的減小，那么10A的情況下，R1=12/10=1.2歐姆，此時的R1消耗功率=I2R=100*1.2=120W,買這么大的電阻裝上也沒有什么意思吧

回復

nmsf

LV.1

2012-08-12 17:58

@zhengchao201105

首先沒有試過這種情況，仿真了一下沒有發現問題為什么會輸出10A呢，一般來說LDO很少會設計成這么大的電流能力，因為要考慮散熱，比如你的輸入是7v，輸出時5v，這時候LDO的功率就等于（7-5）*10=20w,散熱器得多大而如果像你所說，i1的10A是基于輸入側下拉R1的減小，那么10A的情況下，R1=12/10=1.2歐姆，此時的R1消耗功率=I2R=100*1.2=120W,買這么大的電阻裝上也沒有什么意思吧

10A主要是流入R1的，流入U1的電流當然沒那么大了，實際LDO的功率是很低的;

R1實際上是一個大功率負載，是可以消耗10A的電流的。
