我用3842設計電源,工作頻率70KHz.可是在空載時開關變壓器聲音特別響.用示波器看3842輸出、電源上都有雜波.但當加載到0.5A以上時.雜波消失.工作一切正常.這怎么回事啊?
設計要求是1.8A.現在能工作到這個電流.只是穩壓不太好.0.5-1.8A下降1V.但空載到0.5A要下降3V.
3842電源運行響.
全部回復(31)
正序查看
倒序查看
@superhammer
謝謝你.我已經試過了.在1-2腳上并聯一個小電容,再將1腳到地并聯一個0.1uF的電容.然后在電源端并聯一個0.1uF的電容到地.變壓器聲音只能聽到一點點了.我用示波器看開關管柵極波形,發現波形也不點不正常,好像有兩個波形一樣.還沒搞清這是怎么回事.

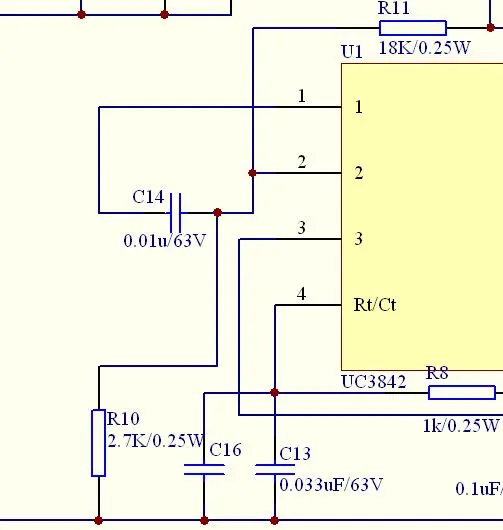

現在的情況,穩壓情況更糟,雖然變壓器不響了.但當輸出電流在0-1.8A變化時,電壓也從46V降到37V.而反饋繞組的電壓在電流變化到最大時反而上升了0.8V左右.這電壓取樣電路是不是還需要什么改進?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151388053.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151388053.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@superhammer
現在的情況,穩壓情況更糟,雖然變壓器不響了.但當輸出電流在0-1.8A變化時,電壓也從46V降到37V.而反饋繞組的電壓在電流變化到最大時反而上升了0.8V左右.這電壓取樣電路是不是還需要什么改進?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151388053.jpg');}"onmousewheel="returnimgzoom(this);">
你不是說經典電路嗎?12腳之間的電阻哪去了,接個150K的電阻,和33PF電容并聯,第4腳接一個391或471電容入地,34腳之間接個102電容,
0
回復
@李紹波
你不是說經典電路嗎?12腳之間的電阻哪去了,接個150K的電阻,和33PF電容并聯,第4腳接一個391或471電容入地,34腳之間接個102電容,
樓上的仁兄,我已把那個電阻補上了.150K.反饋電容也改為100P,3-4腳間接了個102電容.現在發現,我空載時電壓特高.有65V左右.當加載到150mA是電壓下降到44V.再加載到1.8A的時候電壓下降到42.8V.減小150K的電阻是不是會對150mA-1.8A的電壓壓降有改善?開機空載到150mA之間這么大的壓降怎么解決?增加100P電容會不會有好轉?
0
回復
@李紹波
我明白了,你的是用反饋繞組取樣的,這種電路穩壓性能差,只用在要求不高的場合,精度要求高的話必須要用光耦,如果只是在原基礎上改善,可減少漏感和采用三明治繞法,并且要加上假負載.特別說明的是,你的電路不是什么經典電路,不是什么電路都可以叫經典電路的,它要滿足一定的性能要求,所以不要光說個是經典電路而不貼圖,會誤導很多人的.
接假負載是要接的.只不過150mA電流也太大了點.
我現在想把空載到穩定的這個電流調小一點.這樣負載電阻就不會有太大的功耗.
然后現在穩壓有1-2V的變化.想把這個變化調到1V以內.有可能嗎?
我現在想把空載到穩定的這個電流調小一點.這樣負載電阻就不會有太大的功耗.
然后現在穩壓有1-2V的變化.想把這個變化調到1V以內.有可能嗎?
