怪事,等了一天怎么都沒有高人經過!

高手啊,高手都到那里去了,
各位太蝦啊,幫幫我啊,

你選的3842沒問題把?

哎,我等啊等,終于有一高手出現了,高人我的3842絕對沒有問題．

帶載測試7腳電壓

7腳電壓沒問題,是18伏,

由于電壓和材料都沒有問題,結論就是你測量有問題,請重新測量.
如過可以提供雙蹤示波器測試的數據貼上來則更有助于理解.

6腳到開關管之間你就不接個十幾歐的電阻?

你有示波器看的還是萬用表測的?
要是用萬用表的話........

各位同仁多謝你們的關心,昨天問題已解決,現我把各重要參數一一例給大家,輸入24-36伏,輸出為12伏3安,電感LI為50UH,變壓器為PQ2620,初級為14匝,次級為8匝,電感量為40UH,初級濾波電容為1000UF＼50V．由于條件不允許,示波器的圖形我無給大家看,
各位這個問題真的很奇怪,還望高手猜猜是什么問題．答案我暫時不說．

還不說呢,只能說明你的條件說錯了,你肯定了IC供電電壓是18V,而輸出又是11V,
你等一下又會說帶載時供電電壓降低了,那你開始的肯定18V從何而來,看你怎么下臺階.

空載時是18伏,帶載時我沒有去測7腳電壓,因?yàn)閹лd時6腳電壓不夠開關管發熱實在大嚴重,我來不及去測,還有,就是電源與7腳間我只接了一個250歐姆的電阻．IC絕對沒問題

沒測你還說肯定18V,你肯定了18V別人就按18V去分析,

真想BS你,我第6帖已經叫你測試了,結果你沒有測試就在第7帖告訴我沒有問題,乎悠了N多人,看來不把你列入黑名單是不行了.

呵呵,總算有人來幫我了,好感動啊

你們別激動啊,我也是第一次發貼,出錯在所難免啊,
現在都說清楚了,那,各位高人說說是怎么回事啊,

還有,就是,現在問題我確實解決了,真的很怪,至少我現在都還沒有搞明白．看看各位高人有何見解

你還在想要?jiǎng)e人猜你用什么解決的?

呵呵,是的,
討論唄,反正是討論,看看各位高人能否從理論上說過去,小弟我在這里就先不把答案說出來了,說出來了,不然就沒有意思了,各位太蝦都請出招吧,小弟我等著

我不是高手,但也不想以這種方式說答案,你慢慢等吧.

各位兄弟好!我也有3842的問題啊!!

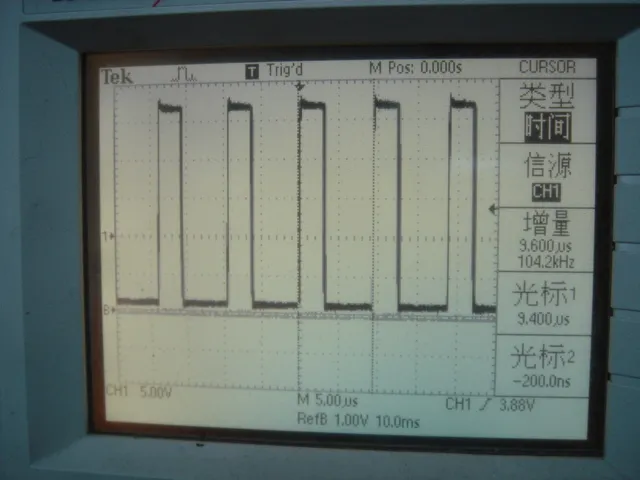

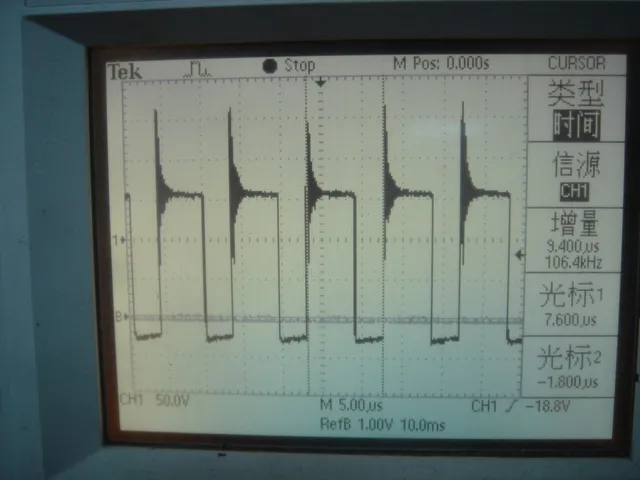

我的25電源,3842反激工作很正常,可是做短路測試 輸出直接短路居然不燒保險,也不燒零件,但是6腳還有波形輸出,MOS D極也會有波形只是負的,此時MOS,變壓器都很燙,真是想不通........哪們朋友幫忙看看啊!!!!下面是正常工作時的S極,跟D極波形.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149926382.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149926420.jpg');}" onmousewheel="return imgzoom(this);">

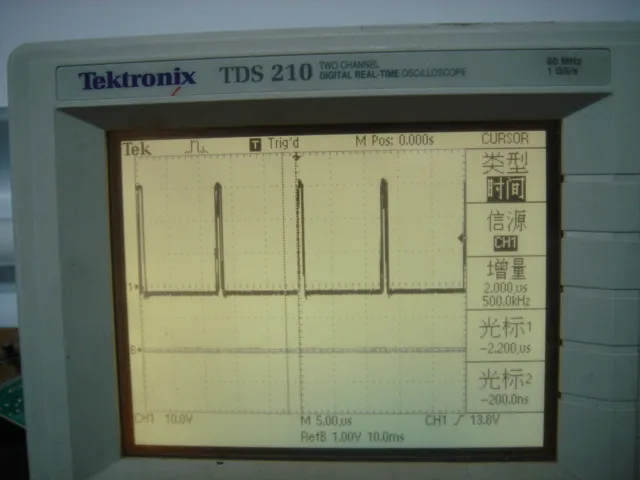

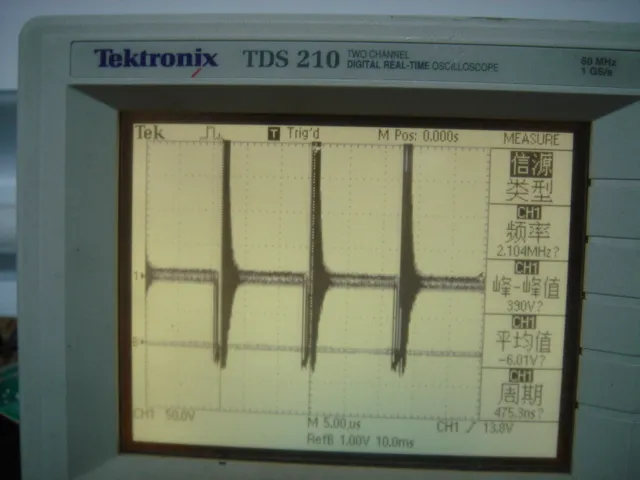

短路后的波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149926496.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149926546.jpg');}" onmousewheel="return imgzoom(this);">

回復李,哥們別生氣啊,反正是討論,．
我是想看看能否從理論上找出原因,

還有,HZY把你的理論圖傳出來啊．這樣才好分析．這里面高手如云．肯定能幫你打出原因,

好的1149928033.pdf

你發的圖子好像畫錯了,第二腳,
你把R9適當加太一點,看看情況,還有就是,將反饋繞組的匝數減小,

建議你在6腳到QI間加220電阻試一試.

還不是你那7腳接的電阻
