兄弟我算是第二次做100W以上的LED驅動電源了，第一次的性能參數老實說不太理想，這次的也馬馬虎虎，我把這次的成果發出來跟大家分享下，歡迎拍磚。

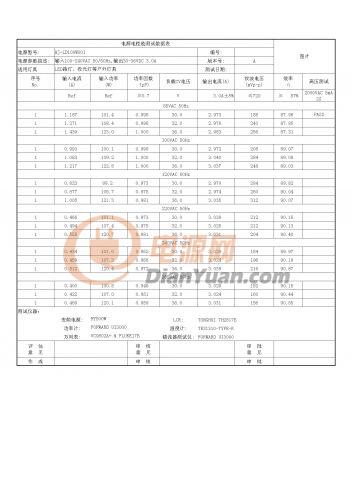

下面先上常規的電性能測試數據：

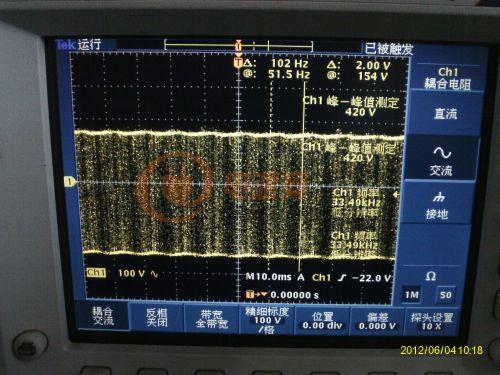

PFC MOS的VDS波形：

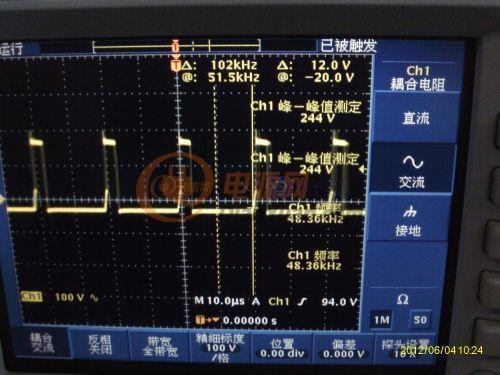

QR MOS的VDS波形：

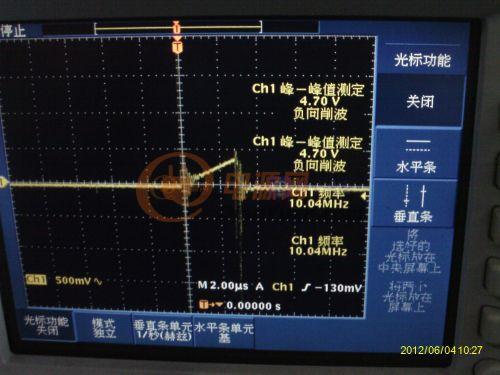

OB2203的Vcs波形：

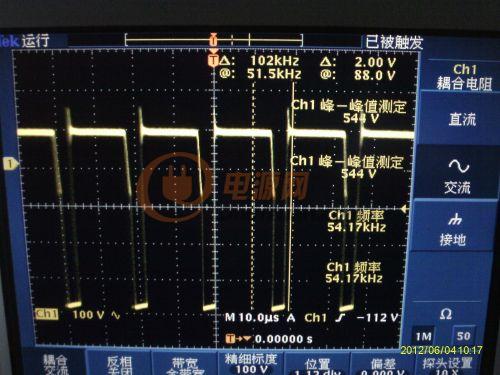

輸出整流快速二極管的反向峰值波形：
溫升方面在沒有外殼的情況下，MOS溫升約36度，整流快速二極管溫升約36度，變壓器溫升約29度，PFC電感溫升約27.5度 。
新調試完成的100*1W LED驅動電源
全部回復(116)
正序查看
倒序查看
@shootcs2005
先頂下樓主！！另外樓主可否談下調試時遇到的什么問題，另外是如何解決的，另外這塊100W的用反激做需要注意些什么，另外QR的調試需要注意些什么，這些都是我們這些菜鳥們希望學習下的！！[圖片]
遇到的問題主要有3點：
1.空載保護，這個問題在各類開關電源基本上都有這個問題，主要檢查CV環路和OVP控制電路的
2.開機時效率很高（例如90%），等上一段時間（可能是10秒，也可能是2秒，總是時間不定）效率變低(例如85%），最終調試的結果是電流環不穩定造成一次側的波形震蕩造成振鈴削波失去作用引起。
3.負載CC時效率高，CV負載時效率要低上6-7個百分點，這也是電流環的工作狀態造成的。
另外變壓器的LP設計時一定要按照準諧振的計算公式進行計算，其他可參照普通反激變壓器計算。
這是我的理解，不對的地方請大家指正。
