圖騰柱的使用問題，求解！

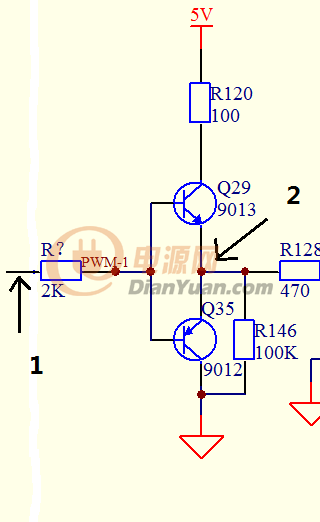

 實驗出現個問題，如圖

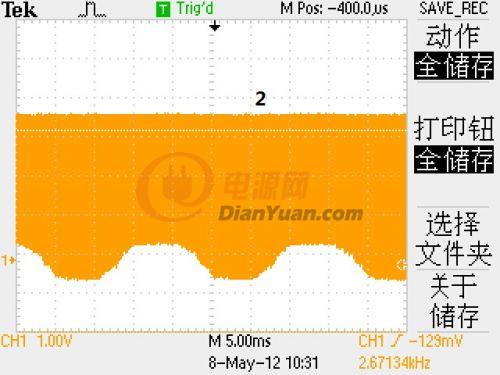

1處的輸入是由GAL16V8輸出的10KHz，5V的波形，2處的波形如下，

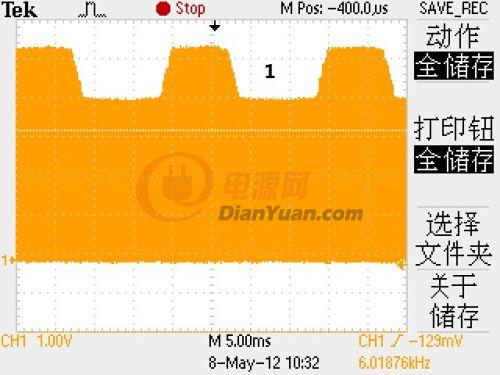

想問下各位老師，為什么1處的高電平不平整；還有2處的低電平有50Hz的脈動，即使我用波形發生器產生矩形波輸給1,2處的低電平脈動也是存在的，這是由什么原因產生的呢？

全部回復(3)
正序查看
倒序查看
2012-05-09 08:50
輸入都有低頻脈動的話輸出當然也會有，圖騰柱僅增強信號驅動電流，輸出電壓是同相跟隨輸入的，請檢查輸入及測試接地,前級vcc退藕濾波等做好沒有。
0
回復
kolan
LV.1
3
2012-05-09 20:59
示波器使用方法不對，時基打小點就正常了
0
回復
ctx1211
LV.7
4
2012-05-09 22:31
@kolan
示波器使用方法不對，時基打小點就正常了
采樣頻率太快
