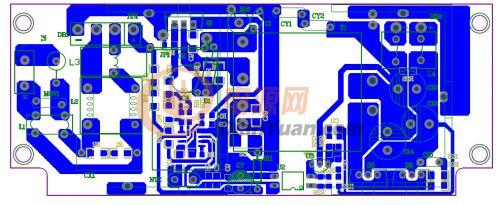

剛畫的板子

小弟正在學開關電源，這是剛畫的板子，求指點

ob2269, 14v5a



全部回復(13)
正序查看
倒序查看
yong168
LV.7
2
2012-04-06 19:06
兄臺也用2269來做啊?還不錯哦，值得學習~！
0
回復
aaresfeng
LV.3
3
2012-04-06 19:26
@yong168
兄臺也用2269來做啊?還不錯哦，值得學習~！
還請多多指教，這個正在調變壓器，低壓效率不好，匝比35：7：8，，lp400uH
0
回復
yong168
LV.7
4
2012-04-06 19:52
@aaresfeng
還請多多指教，這個正在調變壓器，低壓效率不好，匝比35：7：8，，lp400uH
我現在在用這個IC調試12V.5A，沒解決的問題還有一堆，也是90V的效率不太好，不過264V的時候有89%，我的變壓器是30T:6T:10T,你的VCC設計在16V會不會造成空載電壓過低?我現在是設計在20V！現在勉強能工作
0
回復
aaresfeng
LV.3
5
2012-04-06 20:19
@yong168
我現在在用這個IC調試12V.5A，沒解決的問題還有一堆，也是90V的效率不太好，不過264V的時候有89%，我的變壓器是30T:6T:10T,你的VCC設計在16V會不會造成空載電壓過低?我現在是設計在20V！現在勉強能工作
我這個工沒有沒題，不過我240v也只有87的效率
0
回復
aaresfeng
LV.3
6
2012-04-06 21:04
@yong168
兄臺也用2269來做啊?還不錯哦，值得學習~！
 原理圖
0
回復
zq2007
LV.11
7
2012-04-06 21:16
@aaresfeng
[圖片] 原理圖
MOS管選用英飛凌的Coolmos試一下。
0
回復
zq2007
LV.11
8
2012-04-06 21:16
@zq2007
MOS管選用英飛凌的Coolmos試一下。
選diodes的low Vf值的肖特基試一下。
0
回復
小鞏
LV.11
9
2012-04-06 21:51
@zq2007
選diodes的lowVf值的肖特基試一下。
畫得不錯。
0
回復
2012-04-06 22:02
@aaresfeng
[圖片] 原理圖
R12是22K還是22歐姆？
0
回復
aaresfeng
LV.3
11
2012-04-06 22:36
@蒸汽機車
R12是22K還是22歐姆？
是22歐姆，標錯了
0
回復
aaresfeng
LV.3
12
2012-04-06 22:42
@小鞏
畫得不錯。[圖片]
多謝支持，歡迎提意見，小弟感激不盡
0
回復
aaresfeng
LV.3
13
2012-04-06 22:43
@zq2007
MOS管選用英飛凌的Coolmos試一下。
成本有點高
0
回復
asouth
LV.8
14
2012-04-07 09:18
@aaresfeng
成本有點高
12V5A要多少硬成本，不算外殼？
