6KW的電磁熱水器用三相電還是可以實現,用單相電會存在功率器件的發熱量高,熱量無法散,還有更重要的問題是單相6KW的電流太大,對電網電壓會造成不平衡,嚴重的會造成危險,供電部門不允許.

6KW的電磁熱水器用三相電還是可以實現,用單相電會存在功率器件的發熱量高,熱量無法散,還有更重要的問題是單相6KW的電流太大,對電網電壓會造成不平衡,嚴重的會造成危險,供電部門不允許.

不如直接用雙向可控硅控制的方式直接加熱,在下最近就給客戶設計了一個這樣的方案,功率有5KW~7KW和7KW~9KW兩種,歡迎來電交流.EMAIL:azhuyan@163.com

6KW電磁加熱不成問題,一個線圈就夠了,不過用三相四線會好些,單相供電會麻凡點,就是對整流濾波、和對電網的補償要多下重本.這樣的成熟方案我有,電磁加熱熱水器的成本也不低,我建議你還是和現在生產的電熱水器一樣,兩三根發熱管和一個小不銹鋼罐十多二十塊錢搞掂的好,便宜嘛,加上電路控制,總成本也就幾十塊錢,據我所知,今年很多廠家在生產銷售.

"直接用雙向可控硅控制的方式直接加熱,在下最近就給客戶設計了一個這樣的方案,功率有5KW~7KW"
其實,我是個外行.
熱水器用什么方案?這本身是個問題,后邊的BaiShen的解決方案最簡單,自己回家也可以動手做一個.(很多年前,許多用電方便的企業職工家里都有一個)

想請教一下,雙向可控硅控制的方式直接加熱是個什么原理?和現有的其他技術解決方案相比有什么特點和優勢?

電磁熱水器的一個賣點是水電分離,安全或許只是一個澆頭,政治意義大于實際意義.不過電爐絲加熱的方案就存在水垢和安全兩大問題.

我是搞小家電開發的,電磁感應加熱電熱水器在去年我已經開發出來,并裝了成品試用,但是由于該產品的成本高,目前只有把它應用到大功率商業電磁爐和改用在小功率超音頻エ業感應加熱中去.下面所說的是目前很多生產企都在做的電熱水器,超薄、款式多,還專利多,還高科技,(納米技術,模糊控制都用上了)而且成本便宜,售價貴,利潤高(至于安全嘛,很難說),誰還在折騰什么電磁感應加熱呢?

電磁感應加熱電開水器和熱水器已不是新技術,空調列車上從97年開始已批量使用,至今每年有上千臺電磁感應式電開水器裝備在空調列車上使用并出口到中東地區,東南亞地區.可見技術的成熟程度已到何等的地步.

有這方面的技術資料嗎.

技術資料是不會公開的,只要提出使用要求,根據供電情況和現埸環境情況就可以設計出高質量的產品.
不過鐵路產品、軍品的設計思路與民品是不同的,是不考慮成本,首要的是長期工作的可靠性,最好做到產品出去后不要發生售后服務.
電磁感應電開水器售價是普通商用三相電開水器售價的5到8倍,出口的近10倍.要在民用中推廣有相當?shù)碾y度.

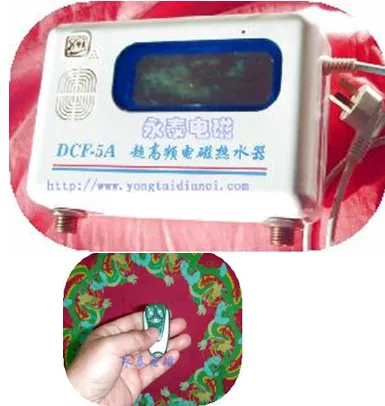

有圖嗎?貼一個.

http://search.sipo.gov.cn/sipo/zljs/hyjs-yx-new.jsp?recid=CN200610051050.8&leixin=fmzl&title=一種模塊化結構的電磁熱水器&ipc=F24H1/10(2006.01)I

序號     申請?zhí)?nbsp;      專利名稱

0    200610051050.8   一種模塊化結構的電磁熱水器  楊杰 Tel:13885166365 Email:jksu19@hotmail.com
摘要
一種通過電磁加熱原理,實現水電分離、安全的電磁熱水器.電磁熱水器的加熱單元結構為:最外層是外部纏繞有電磁感應線圈的隔熱陶瓷杯形管套,內部是相互嵌套的多層金屬電磁發熱管,端口由帶冷水入口和熱水出口的封蓋封閉.嵌套的結構有效增加了水流經路徑,水流經金屬電磁發熱管的兩面,增大了水的受熱面積,提高了熱交換的效率;水路流經由外而內的設計,使水在流經過程中被逐步加熱,也使得熱散失降至最低;冷水最先流經陶瓷管套及最外層的金屬電磁發熱管之間,使電磁線圈獲得冷卻降溫效果.本發明設計結構簡單,易于結構化、模塊化的加工和裝配,并且易于將多個加熱單元串聯組合,實現多級加熱,滿足不同地域和不同用途的應用領域.
  主權項
1、一種電磁熱水器,加熱單元包括電磁感應線圈、用于支撐電磁感應線圈的杯形隔熱管套、隔熱管套內為多根直徑不等相互嵌套的金屬電磁發熱管,杯形隔熱管套的口部為設有偏置的冷水入水口和中心位置布置的熱水出水口的由低磁導率材料所制的封蓋,以及電路控制部分和外殼等組成,其特征為:每一個加熱單元由支撐電磁感應線圈的杯形隔熱管套、杯形隔熱管套內為多根直徑不等相互嵌套的金屬電磁發熱管,通過封閉金屬電磁發熱管道的不同端口,形成曲折回形往復的流體通道,杯形隔熱管套的口部為設有冷水入口和熱水出口的由低磁導率材料所制的封蓋;液體在相互嵌套的管路中,流經路徑是由外(層)而內(層) 流動,流經每根金屬電磁發熱管的兩面,液體逐層逐級地被加熱.

熱水器市場分析

  據國務院發展研究中心中國家電市場聯合調研課題組的調查顯示,目前我國城市居民家庭熱水器擁有率為72%,尚未達到飽和狀態.有45.8%的城市居民家庭未來3年內有購買熱水器的意愿.目前我國城市家庭有1.5億戶,如果按照50%的購買率計算,對熱水器的實際需求量就達7500萬臺,平均每年的最低需求維持在1000萬臺左右,市場空間非常大.

    中國熱水器市場主要集中在城鎮.在社會已擁有的熱水器中,燃?xì)馐秸贾髁?城鎮在用熱水器中,電熱水器與燃?xì)鉄崴鞅Ｓ辛康谋壤秊?0:70,農村在用的熱水器中,電、氣之比為22:78.但在城鎮市場在銷的熱水器中,特別是在大中城市的大型綜合性商場,燃?xì)馐脚c電熱式平分天下,即目前市場各占五成.不包括太陽能熱水器,中國熱水器行業有一定規模的生產企業大約有200家.
    2005年在城鎮燃?xì)鉄崴鞯谋Ｓ辛繛槊堪賾?0臺,電熱水器為每百戶18臺.雖然在保有量上電熱水器還不能與燃?xì)鉄崴飨嗫购?但是電熱水器的發展速度極快,它的增長幅度為16%,大大高于燃?xì)鉄崴?0%的增長幅度,其銷售數量和銷售收入兩個方面都已超過了燃?xì)鉄崴?
    2006年1-7月中國全國燃?xì)鉄崴鳟a(chǎn)量為3286552臺,同比增長了-4.93%.全國電熱水器產量為4121385臺,高于燃?xì)鉄崴鳟a(chǎn)量,比上年同期增長14.25%.(摘自:《2006-2007年中國熱水器市場分析及投資咨詢報告》)

    在熱水器的發展歷程中,對熱水器的安全節能要求貫穿始終,隨著社會與熱水器行業的發展,安全節能將成為熱水器行業間競爭的焦點及發展趨勢.
    盡管熱水器的細分行業各自有良好發展前景與發展障礙,但隨著科技的進步,各細分行業的障礙必將得到解決與突破.隨著熱水器行業的發展,其總體前景必然光明.

  眾所周知,燃?xì)鉄崴饕蚱浒踩[患及因石油價格上漲導致越來越高的使用成本正逐失去主導熱水器市場的霸主地位;而太陽能熱水器也因其受天氣、氣候及安裝條件影響而很難占有更大市場份額;而目前占主流的儲水式電熱水器體龐大、預熱時間長、熱散失導致熱效率低下、熱水儲水量有限,已不適用現代生活的要求.即熱式電熱水器以其加熱快速、小巧美觀、方便節能、安全可靠等特點,真正代表著熱水器行業的發展方向.隨著技術的不斷成熟、成本不斷降低、產品價格不斷下降,預計未來三到五年,快速電熱水器將全面取代中小容積的儲水式電熱水器,迎來爆炸式的市場增長.

  相比之下,即熱式熱水器是熱水器市場的發展方向.參照國外的經驗,在曾經是燃?xì)夂蛢?chǔ)水式電熱水器天下的歐洲,即熱式電熱水器的市場經過近20年的發展,占有率近年已達到80%.從市場需求量上來講,國內目前即熱式電熱水器年產銷量在35萬-40萬臺.這一現象與燃?xì)馐綗崴骱蛢?chǔ)水式電熱水器市場高速成長前的征兆一致,也意味著快速電熱水器市場將迎來空前暴漲的良機.即熱式電熱水器將成為中國熱水器的主流產品.

    100年來,電熱水器一直沿用的是電阻發熱原理、加電絕緣層以及保護層的結構.改進盡局限于對絕緣層和電阻,發熱效率低下,發熱組件容易老化、變形,最終引致安全隱患.

    近年,一種全新的,利用電磁感應原理對水進行加熱的器具:電熱水器開始進入市場.電磁熱水器所具有的:水電分離、安全、熱效率高等優點,迅速成為熱水器行業和市場的焦點,獲得消費者廣泛的青睞.

功率大是即熱式電熱水器共有的特性,并非電磁熱水器的特點...

另外,長笑所說的電流太大對電網電壓造成不平衡...其實,假設我買的是兩套相鄰的房子,結果是不是也會造成電網電壓不平衡? 如果你買的是一棟樓呢?

不少城市有所謂的電熱戶,就是鼓勵這些住戶家庭全部使用電做能源...
不久的將來,電作為主要家庭清潔環保能源肯定是主流... 每戶10kw的用電容量應該不再是問題.

Baishen:

其實,直熱的電熱水器一般價格都不低,賣2000元左右的是主流...
主流的品牌的發熱單元估計成本也會接近100元?

其實,我想了解的是電磁熱水器的控制部分的成本大致會是多少...
因?yàn)槲矣幸粋€(gè)專利,想轉化成一個產品...

可以說明一下么? 單項和三項電的解決方案控制部分成本會是多少一個范圍?
