帶負載能力不行!怎么辦?

我做了個16V電源(3842),在空載時有19V.在接110R負載時就垮得只有15V了(1K時有18V).沒用431和817.除了加431和817之外還沒有別的辦法? 7腳分壓到2腳的電路.所有元件都沒發熱的跡象,只是電壓不穩(帶載后電壓變低,越重越低,但元件還是不發熱,不是功率不夠).

全部回復(6)

只看樓主

正序查看

倒序查看

古道中人

LV.8

2006-04-23 15:21

帖圖

回復

olmand

LV.6

2006-04-23 17:08

沒有取樣反饋的電路,輕載還可以,重載不行

回復

yaoxinyu

LV.4

2006-04-25 15:14

@古道中人

帖圖

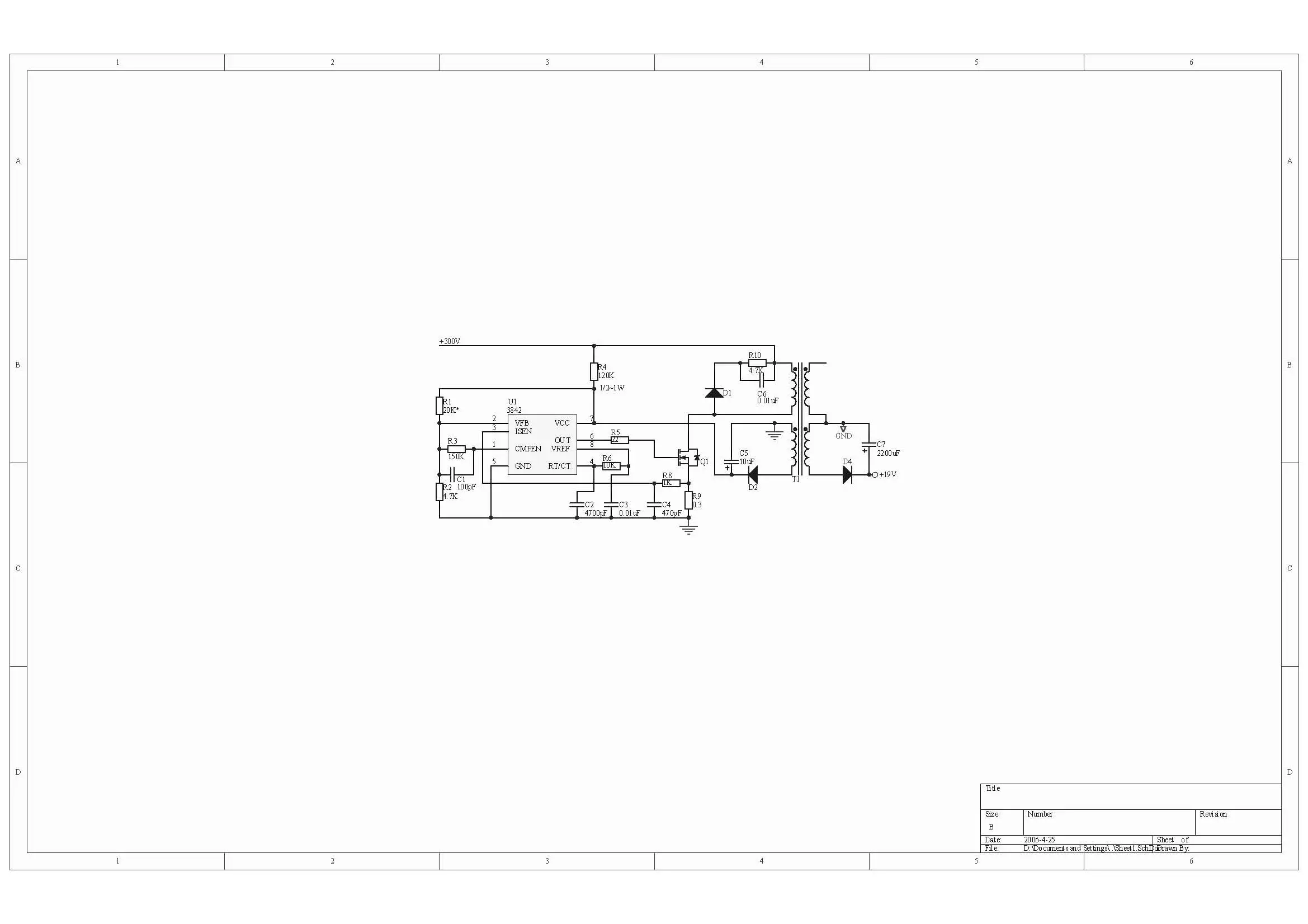

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145949253.jpg');}" onmousewheel="return imgzoom(this);">

回復

yaoxinyu

LV.4

2006-04-25 15:18

@olmand

沒有取樣反饋的電路,輕載還可以,重載不行

是不是用3842非得加431和817做反饋才行?

回復

古道中人

LV.8

2006-04-25 15:38

@yaoxinyu

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145949253.jpg');}"onmousewheel="returnimgzoom(this);">

你的采樣選擇錯了,采樣要采輸出的,通常都要光耦來隔離

你這樣穩壓是穩VCC那里,不是穩輸出.

由于耦合系數不可能達到完全耦合(漏感的存在),所以各路線圈電壓在不同負載是會出現不穩定的輸出,也就是交叉調整
