也想知道.

高手請幫幫我呀,多謝!

不好意思.看錯了.

好象是驅動雙正激的吧,你用的是MOS還IGBT?

這是雙管正激式變換器的驅動部分,ZTX750是增加主開關(MOSFET)的關斷速度.

是驅動電路,除了加快關斷速度,不知還有什么優點?

降低關斷時的阻抗,防止因輸入電容放不完電,而引起電路振蕩.

多謝各位大蝦的回答!

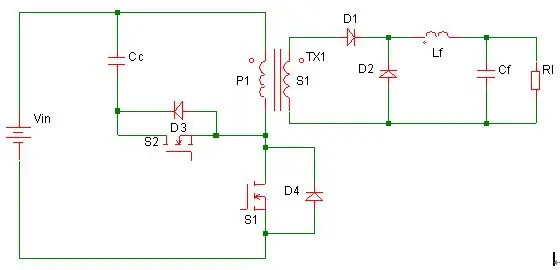

這個電路是將兩個MOS管同時導通的,我如果要設置成一個導通時,另一個關閉應該如何改變電路圖呢?我要用在有源鉗位正激變換器(如下圖)的驅動.多謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145261090.jpg');}" onmousewheel="return imgzoom(this);">

在TX1的初級繞組(P1)下端抽出1個繞組并且與P1反相,選擇合適的匝數,從而得到合適的電壓去驅動S2.

大蝦您好!我是說如何改變我的第一帖里頭的電路,向第10帖里的MOS管提供驅動電壓,請問如何改第一帖里的電路呢?使得S1導通時S2關閉,S2導通時,S1關閉,請您再幫個忙,多謝!

這是一個微功率雙輸出穩壓電源!
ZTX175是用來做徦負載的.

改變一下次級的相位就OK了.

隔離驅動電路

我把變壓器次級的下面那個繞組的同名端放到該繞組的下面可不可以達到所需要的驅動電壓?謝謝大蝦指點!

這樣改.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145348911.jpg');}" onmousewheel="return imgzoom(this);">

多謝大蝦指點!

好像第十七帖中的下面的晶體管不能用ZTX750吧

這是一個電源吧.....我想知道這個電路要不要保護電路....就是一些關于過壓.過流.防止開關管二次擊穿的保護電路....這是對直流而言吧..好象沒有看見LC和電容的濾波電路....我是初學者..請多多指教

為什么呢?
那用什么管子好?謝謝!

不好意思,第一次看錯了
就用那個管子就好了

大蝦您好!請您幫我看下這個電路是什么電路?多謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145546740.jpg');}" onmousewheel="return imgzoom(this);">
