請老師們指教一下啊

提供電路圖,我給你搞定.

電流環與電壓環之間的關系沒處理好.圖?

我沒電路圖啊,這是無錫康洋的充電器

我沒電路圖啊,這是無錫康洋的充電器

you

這個很容易的,電壓能浮充,就是用一個比較器去取樣輸出電壓,當檢測到最高充電電壓的進行控制,輸出一個邏輯電平,再由外圍電路去將原始的電壓壞抬高或基準壞抬低,按這個思路做就可以了,因為你沒有電路別人無法幫你,

就換電阻行嗎

ding

真的沒人講嗎

是由3842+324+PC817控的,還有TL431

我有一個充電器和你那個差不多,估計把雙色指示燈左邊的兩個并聯的電阻加大一點或去掉一個就好了.我的充電器上那兩個電阻 編號 是R40,R41.

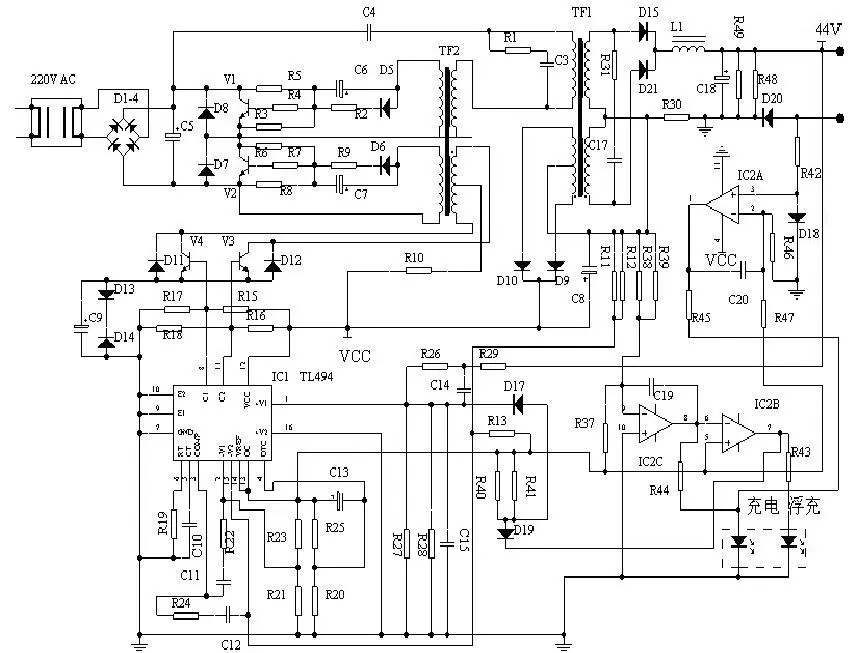

幫幫忙,我的充電器是這個圖.我也想調:浮充時56-58左右,把最高充電時電壓是58.8V.
我的充電器是浮充時58V(空載時也是),最高充電時61V,結果電池老是充鼓.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/976771194609828.jpg');}" onmousewheel="return imgzoom(this);">

我懂得494的第一腳為電壓調節.從輸出電壓取樣通過R27.R26分壓進入1腳.調R27或R26可調節空載時的電壓為58V.可恒流充電時電壓怎樣達到61V之高?

R3是取樣電流,反饋到15腳決定充電時電流.

終于搞定了,原來是D19作怪.充電時D19導通,拉低D17陽極電壓.充電電壓61V.
浮充時,D19截止,抬高D17陽極電壓,結果也抬高1腳電壓,浮充電壓58V.
惱火我把D17去掉,調R26或R27,給充電最高電壓和浮充電壓都在58.8V,看看
我的14節鋰電還會有什么問題.

有什么情況再告訴大家

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/976771194616845.jpg');}" onmousewheel="return imgzoom(this);">

謝謝了，最近正在找怎么改，可我的是用運放ic的，tl3822.不知道怎么辦呀

參考一下這個圖。



樓主這個問題搞好了嗎，我是剛剛學著組裝充電器，卻不知道怎么調整輸出電流，你可以幫我嗎？我的QQ2801081381

浮沖電壓設置在55.0-55.5都是可以的特別在冬天。最高充點電電壓最高不超過59.2V 具體改的方法有圖或者測試幾個地方很容易改的。

謝謝你，可以告訴我你的QQ嗎，或者你加我也可以
