幫忙設計一款12V輸入多路輸出的逆變電路

要求:1.輸入交直流12V
     2.功率為150W左右
     3.開關頻率為15.7K
     4.輸出電壓有直流110V/1.5A,24V/1A,12V/1A,28V/3A

全部回復(21)

只看樓主

正序查看

倒序查看

xzszrs

2006-03-23 09:31

29吋彩電電源?

回復

明月

LV.5

2006-03-23 09:35

@xzszrs

29吋彩電電源?

21-29

回復

明月

LV.5

2006-03-23 09:39

@xzszrs

29吋彩電電源?

可否幫忙指點一下

回復

xzszrs

2006-03-23 10:18

@明月

可否幫忙指點一下

采用推挽或正激式拓?fù)浣Y(jié)夠.我有車載電視電源經驗

回復

明月

LV.5

2006-03-23 10:23

@xzszrs

采用推挽或正激式拓?fù)浣Y(jié)夠.我有車載電視電源經驗

我是做CRT模擬電視的.之前沒有接觸過此類的設計.有沒有具體電路參考.謝謝!

回復

xzszrs

2006-03-23 11:58

@明月

我是做CRT模擬電視的.之前沒有接觸過此類的設計.有沒有具體電路參考.謝謝!

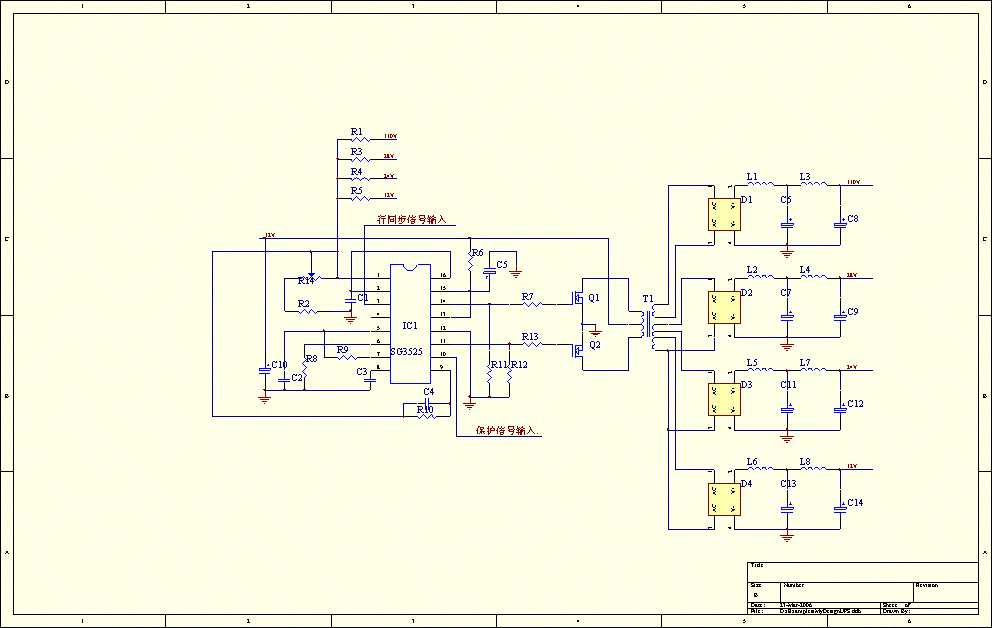

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143095680.gif');}" onmousewheel="return imgzoom(this);">

回復

明月

LV.5

2006-03-23 14:20

@xzszrs

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1143095680.gif');}"onmousewheel="returnimgzoom(this);">

謝謝你的指點1143103240.pdf

回復
